Van màng khí nén G681F-10P/16P

150.000

(1 đánh giá của khách hàng)
Tình trạng: Còn hàng
Bảo hành: 12 tháng
GTIN: 8931542938709 Mã: 93870 Danh mục:

Cập nhật lần cuối ngày 15/01/2024 lúc 08:05 sáng

Van màng khí nén G681F-10P/16P được sử dụng rất rộng rãi trong kiểm soát chất lỏng tại các hệ thống sản xuất nước uống, nước ngọt, bia, rượu, sữa, công nghệ xử lý sinh hóa, công nghệ hóa học… là một van công nghiệp cho phép kiểm soát dòng chất rất tốt thông qua việc điều khiển một màng ngăn từ các loại vật liệu như EPDM, FPM, PTFE nhờ cơ chế truyền động dạng khí nén. Cấu trúc của sản phẩm van màng này từ vật liệu inox vi sinh inox 304 mang lại khả năng chống gỉ sét, chống ăn mòn tốt, chúng được kết nối với đường ống bằng phương pháp kẹp clamp.

Sản phẩm này rất được ưa chuộng, bởi chúng đáng tin cậy, đặc biệt là khả năng tự động hóa rất tốt.

Thông số kỹ thuật van màng khí nén G681F-10P/16P

  • Tên sản phẩm: Van màng khí nén G681F-10P/16P
  • Model: G681F-10P, G681F-16P.
  • Vật liệu cấu tạo: Inox 304.
  • Vật liệu màng: EPDM, FPM, PTFE…
  • Kích thước kết nối: DN15 – DN50.
  • Phạm vi áp suất: PN10, PN16.
  • Phạm vi nhiệt độ: -20 – 200 độ C.
  • Cơ cấu truyền động: Truyền động khí nén.
  • Hoạt động: Tác động đơn, tác động kép.
  • Trạng thái (tác động đơn): Thường đóng, thường mở
  • Vật liệu bộ truyền động: Thép không gỉ, nhôm…
  • Kiểu kết nối: Kết nối clamp.
  • Tiêu chuẩn: SMS, DIN, 3A…
  • Chứng nhận: 3A, FDA, CE.

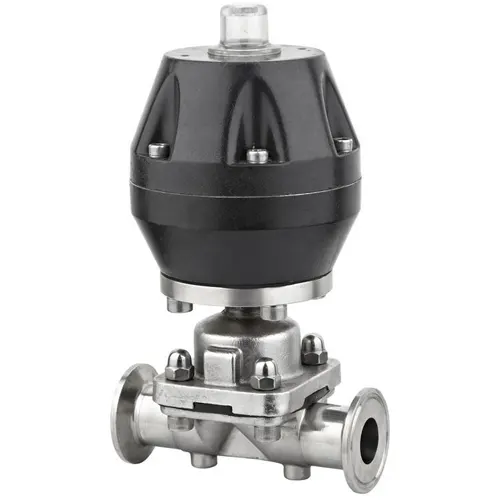

Van màng khí nén G681F-10P/16P
Van màng khí nén G681F-10P/16P

Catalog van màng khí nén G681F-10P/16P

Catalog van màng khí nén G681F-10P/16P
Catalog van màng khí nén G681F-10P/16P

Giải thích mã sản phẩm van màng khí nén G681F-10P/16P

  • Loại van: Mã G thể hiện loại van thuộc van màng.
  • Cơ cấu truyền động: Mã 6 thể hiện cơ cấu truyền động thuộc kiểu khí nén.
  • Kiểu kết nối: Mã 8 thể hiện kiểu kết nối là kết nối kẹp clamp.
  • Cấu trúc: Mã 1 thể hiện cấu trúc van dạng 2 ngã.
  • Vật liệu màng: Mã F thể hiện vật liệu màng là Viton.
  • Áp suất làm việc: 10 = 1.0Mpa, 16 = 1.6Mpa.
  • Vật liệu thân: Mã P thể hiện vật liệu thân là inox 304.
Van màng khí nén G681F-10P/16P đầu nhựa
Van màng khí nén G681F-10P/16P đầu nhựa

Đặc trưng sản phẩm van màng khí nén G681F-10P/16P

Cấu trúc màng van cách ly đường dẫn:

  • Cấu trúc của sản phẩm van màng khí nén G681F-10P/16P có màng ngăn cho phép cách ly van thành 2 phần: Phần trên bao gồm các chi tiết truyền động, phần dưới là phần đường dẫn lưu chất của van. Cấu trúc này cho phép cách ly đường dẫn và các chi tiết truyền động. Bảo vệ tuyệt đối các chi tiết truyền động của van không tiếp xúc với lưu chất trong ống, đảm bảo độ bền và tuổi thọ của van.
  • Khả năng cách ly đường dẫn rất đáng tin cậy với vật liệu màng ngăn chất lượng (EPDM, PTFE, FPM…), độ đàn hồi cao, công nghệ sản xuất hiện đại, đảm bảo độ chính xác của màng. Bên cạnh đó, màng van còn qua các quy trình thử nghiệm và kiểm tra trong các điều kiện khắc nghiệt để xác nhận về chất lượng và độ bền, đảm bảo khả năng làm kín hiệu quá, ngăn chặn hoàn toàn tình trạng rò rỉ.

Cơ chế truyền động khí nén dạng tuyến tính, tự động mọi quá trình:

  • Cấu trúc bộ truyền động khí nén dạng thẳng, cho phép kiểm soát tự động, quá trình điều khiển tiện lợi, nhanh chóng và chính xác tuyệt đối.
  • Nhiều tùy chọn loại bộ truyền động với các loại bộ truyền động dạng tác động đơn (thường mở, thường đóng), tác động kép, bộ truyền động dạng bầu nhựa, bầu inox…

Cấu trúc độc đáo, tổn thất áp suất nhỏ:

  • Thiết kế với cấu trúc thân đặc biệt, đường dẫn dòng có dạng hình chữ V ngược, không có điểm chết, với thiết kế này giúp giảm ảnh hưởng tình trạng tổn thất áp suất qua van. Vẫn sẽ có sự tổn thất áp suất khi lưu chất qua van.
  • Tuy nhiên, thiết kế này cũng có điểm đặc biệt là chúng yêu cầu phải có sự chênh lệch áp suất tối thiểu.

Vật liệu chống ăn mòn, khả năng ứng dụng mạnh mẽ:

  • Cấu trúc van màng khí nén G681F-10P/16P từ vật liệu inox 304 mang lại khả năng kháng hóa chất rất tuyệt vời, khả năng chống ăn mòn, chống gỉ sét, tính chất vật liệu rất tốt vì vậy chúng cho phép tương thích với nhiều ứng dụng, tương thích với các chất ăn mòn, hóa chất rất tốt.
  • Vật liệu chất lượng cho nên đảm bảo chất lượng cũng nhờ vậy đảm bảo tuổi thọ cho van.

Thiết kế hướng đến khả năng vệ sinh tuyệt vời:

  • Thiết kế van màng khí nén G681F-10P/16P với đường dẫn dòng dạng liền mạch, không có điểm chết, giúp hạn chế sự tích tụ của các tạp chất là môi trường cho các vi trùng phát triển. Thiết kế này cũng giúp cho quá trình vệ sinh tự động và khử trùng tự động của hệ thống CIP, SIP thuận lợi hơn.
  • Thiết kế vật liệu xử lý bề mặt đánh bóng và mài mịn tốt giúp bề mặt van nhẵn, ít độ bám dính, hạn chế sự tích tụ và bám bẩn trên bề mặt van. Nếu bị bám thì cũng rất dễ dàng cho quá trình làm sạch.
  • Cấu trúc có thể tháo rời các chi tiết giúp tiện lợi cho việc bảo trì, bảo dưỡng và vệ sinh.
Sản phẩm van màng vi sinh G681F-10P/16P
Sản phẩm van màng vi sinh G681F-10P/16P

Hướng dẫn sử dụng van màng khí nén G681F-10P/16P

Lưu ý về quy trình lựa chọn: Khả năng tương thích là yếu tố quan trọng nhất trong lựa chọn van màng khí nén G681F-10P/16P. Có một số thông số quan trọng cần quan tâm trong quá trình lựa chọn đó là: Kích thước ống dẫn, kích thước mặt clamp, áp suất dòng chất, nhiệt độ dòng chất, tính chất hóa học của dòng chất, thiết kế hệ thống khí nén có sẵn, yêu cầu điều khiển của hệ thống…

Lưu ý về quá trình lắp đặt:

  • Thiết kế của van màng khí nén G681F-10P/16P với kiểu kết nối dạng clamp rất đơn giản, tuy nhiên, hãy đảm bảo rằng việc lắp đặt diễn ra đúng kỹ thuật.
  • Lưu ý về kích thước đầu khí nối vào van để thiết kế hệ thống khí nén, đi dây khí nén phù hợp.
  • Với sản phẩm này có nhiều kiểu hoạt động như loại tác động đơn, tác động kép, cân nhắc để thiết kế lắp đặt hệ thống phù hợp.

Lưu ý về quá trình sử dụng:

  • Đảm bảo các thông số về áp suất và nhiệt độ dòng chất không được quá so với mức áp suất định mức và nhiệt độ định mức của van.
  • Áp suất khí nén cấp vào để điều khiển cũng cần phải lưu ý tương thích với mức áp suất khí nén quy định của van.

Lưu ý về quá trình bảo trì, vệ sinh:

  • Quá trình vệ sinh có thể thực hiện vệ sinh tự động, tiệt trùng tự động nhờ hệ thống CIP, SIP.
  • Cũng có thể tháo rời các chi tiết của van để vệ sinh thủ công và kiểm tra thay thế các chi tiết bị hỏng, lỗi đặc biệt là màng van là chi cần được lưu ý nhất.
Van màng khí nén clamp G681F-10P/16P
Van màng khí nén clamp G681F-10P/16P

Mua van màng khí nén G681F-10P/16P tại Viva

Lợi thế khi chọn mua van màng khí nén G681F-10P/16P tại Viva:

  • Đảm bảo chất lượng, đáng tin cậy với chính sách bảo hành lâu dài.
  • Là đơn vị nhập khẩu trực tiếp, giá cả cạnh tranh.
  • Kho hàng lớn, đầy đủ kích thước, đáp ứng mọi yêu cầu.
  • Dịch vụ chăm sóc khách hàng tận tình 24/7.

Thông tin thanh toán, giao hàng:

  • Thông tin thanh toán: Hai phương thức thanh toán tiền mặt và chuyển khoản.
  • Thông tin giao hàng: Tùy chọn phương thức giao hàng.

Thông tin liên hệ:

CÔNG TY CỔ PHẦN KỸ THUẬT VÀ THIẾT BỊ CÔNG NGHIỆP VIVA

  • Địa chỉ: Số 11, ngách 192/66 Đ. Lê Trọng Tấn, P. Khương Mai, Q. Thanh Xuân, TP. Hà Nội.
  • Văn phòng: Số 20, ngõ 102 Đ. Hoàng Đạo Thành, P. Kim Giang, Q. Thanh Xuân, TP. Hà Nội,
  • Hotline: 0965925563
  • Zalo: 0965925563
  • Email: Vangiare.vn@gmail.com
Mua van màng khí nén G681F-10P/16P
Mua van màng khí nén G681F-10P/16P

Xem thêm: Van màng vi sinh G81F-10R/16R

Thương hiệu

YuZheng

Xuất xứ

1 đánh giá cho Van màng khí nén G681F-10P/16P

  1. Avatar of Hoàng

    Hoàng

    Van màng chất lượng, giá rẻ, hoạt động ổn định, tiếng ồn nhỏ, rất đáng mua
