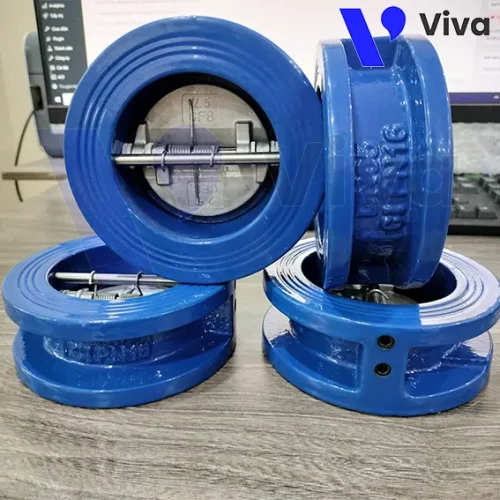

Van 1 chiều cánh bướm H76X-16Q/25Q

Cập nhật lần cuối ngày 05/01/2024 lúc 05:20 chiều

Van 1 chiều cánh bướm H76X-16Q/25Q là một thiết bị quan trọng trong việc kiểm soát dòng chảy ngược. Chúng là thiết bị không thể thiếu trong một số ứng dụng về hệ thống bơm, hệ thống cấp thoát nước đô thị, hệ thống xử lý nước và trong một số ứng dụng công nghiệp. Thiết kế là một van 1 chiều có cấu trúc từ vật liệu thân gang đĩa inox, kết nối dạng kẹp wafer tiện lợi, nhỏ gọn, đóng mở dạng cánh bướm với cấu trúc đĩa đôi. Là một thiết bị có nhiều ưu điểm và lợi ích trong việc ngăn chặn dòng chảy ngược.

Thông số kỹ thuật van 1 chiều cánh bướm H76X-16Q/25Q

• Tên sản phẩm: Van 1 chiều cánh bướm H76X-16Q/25Q
• Model: H76X-16Q, H76X-25Q.
• Vật liệu cấu tạo thân: Gang dẻo.
• Vật liệu cấu tạo đĩa: Inox không gỉ.
• Vật liệu gioăng: EPDM
• Kích thước kết nối: DN50 – DN350.
• Kiểu kết nối: Kết nối kẹp wafer.
• Khả năng chịu nhiệt: <200 độ C
• Khả năng chịu áp: PN16, PN25.
• Xuất xứ: Trung Quốc.

Catalog van 1 chiều H76X-16Q/25Q

Đặc trưng của sản phẩm van 1 chiều cánh bướm H76X-16Q/25Q

• Thân gang dẻo, đáp ứng độ bền, khả năng chịu lực: Cấu trúc thân van 1 chiều cánh bướm H76X-16Q/25Q từ vật liệu gang dẻo – là một loại vật liệu đáng tin cậy trong sản xuất các loại van công nghiệp. Vật liệu này có đặc trưng là mang lại độ bền, khả năng chịu lực, và giá thành rẻ.
• Lò xo xoắn chữ V chắc chắn, bền bỉ: Thiết kế lò xo giữ đóng của van là dạng lò xo xoắn chữ V. Lò xo chắc chắn, cấu trúc từ inox chống gỉ nên rất bền bỉ, chịu lực tốt, chống ăn mòn tốt, tuổi thọ lâu dài.
• Trục inox chống gỉ, chịu lực tuyệt vời: Một trục dài thẳng cấu trúc từ inox chống gỉ, đảm bảo độ bền. Đảm bảo thực hiện tốt chức năng cố định lò xo cũng như cố định vị trí chính xác của đĩa. Giúp đĩa và lò xo luôn hoạt động đúng cách, đóng mở đúng vị trí.
• Mũi tên chỉ hướng dòng chảy, hướng dẫn lắp đặt chính xác: Để người dùng dễ dàng trong việc xác định hướng lắp đặt của van. Một mũi tên dẫn hướng được đúc trực tiếp lên van, chỉ rõ hướng của dòng chảy từ đó xác định hướng lắp đặt
• Gương bích chuẩn xác, đảm bảo độ kín: Thiết kế của gương bích với rãnh có độ rộng và độ sâu chuẩn xác đảm bảo vừa phục vụ việc lắp đặt có độ kín tuyệt đối và vẫn phải đảm bảo không ảnh hưởng đến chất lượng của van.
• Đĩa lật inox, đảm bảo độ bền: Để đảm bảo sự tương thích cao, độ bền cao hơn, đĩa van là chi tiết tiếp xúc nhiều với lưu chất và là chi tiết chuyển động và va đập nhiều. Vì vậy, nắm bắt điểm yếu của sản phẩm này, phần đĩa lật được cấu tạo từ vật liệu inox, khả năng chịu lực tốt hơn đồng thời chống rỉ sét, chống ăn mòn rất tốt.
• Cấu trúc đĩa đôi, giảm thiểu búa nước: Một yêu cầu thường gặp khi mua van 1 chiều đó là khả năng giảm thiểu búa nước. Việc lựa chọn sản phẩm van 1 chiều cánh bướm H76X-16Q/25Q có thể giảm thiểu tình trạng búa nước nhờ vào cơ chế hoạt động của van có dạng đĩa lật, hành trình đóng mở của van nhỏ nên ít gây xung đột áp suất hơn.
• Đệm mềm EPDM làm kín và giảm tiếng ồn: Nhằm đảm bảo khả năng làm kín tuyệt đối khi van đóng cũng như giảm tiếng ồn do đĩa va đập khi vận hành, vật liệu cao su mềm được sử dụng trong sản xuất gioăng làm kín là EPDM.
• Giảm va đập đĩa bằng cơ chế trục thẳng: Khi đĩa van 1 chiều cánh bướm mở hoàn toàn đĩa van có thể đập vào nhau, gây ảnh hưởng đến hoạt động của lò xo, ảnh hưởng đến chất lượng của đĩa. Để khắc phục tình trạng này, sản phẩm van 1 chiều cánh bướm H76X-16Q/25Q thiết kế 1 trục thẳng nằm song song ngay trên trục của đĩa, khi đĩa van mở ở một mức nhất định sẽ bị cản bởi trục này, không cho phép đĩa mở hoàn toàn.
• Cấu trúc đĩa giúp phân bổ đều lực: Cấu trúc của đĩa van 1 chiều cánh bướm H76X-16Q/25Q thiết kế khá đặc biệt, cấu trúc bao gồm 2 đĩa bán nguyệt riêng lẻ, thiết kế của đĩa có phần tiếp xúc với đệm sẽ cao hơn so với các vùng xung quan, giúp giảm tác động xấu lên đệm làm kín và thân van gây ảnh hưởng đến chất lượng của van.
• Vòng đệm chữ O tạo cấu trúc chính xác: Vòng đệm chữ O cấu trúc từ vật liệu PTFE, tính toán kích thước chính xác để đảm bảo khả năng tránh xê dịch của đĩa van, giúp giữ cố định vị trí của đĩa van khi đóng và mở.
• Cấu trúc thân tối ưu, nhỏ gọn và chiều dài ngắn: Đảm bảo tối ưu trong vận chuyển, lắp đặt, bảo dưỡng, bảo trì nhờ thiết kế của van nhỏ gọn, chiều dài thân van ngắn tối ưu các chi tiết trong van và ngoài van.
• Kết nối dạng kẹp đơn giản và tiện lợi: Là kiểu kết nối nhỏ gọn rất tiện lợi cho việc lắp đặt và đặc biệt phù hợp với các ứng dụng có không gian hạn chế.

Khi nào nên lựa chọn van 1 chiều cánh bướm H76X-16Q/25Q

• Ứng dụng yêu cầu điều hướng chỉ chảy theo 1 hướng: Nếu ứng dụng của bạn yêu cầu điều hướng dòng chảy trong hệ thống ống chỉ được chảy theo 1 hướng thì sản phẩm van 1 chiều cánh bướm H76X-16Q/25Q có thể là một lựa chọn phù hợp. Chúng là sản phẩm chỉ cho phép dòng chất trong đường ống chảy theo 1 hướng, nếu chảy theo hướng ngược lại thì dòng chất sẽ bị chặn lại.
• Ứng dụng ống dọc và ống ngang: Nếu hệ thống của bạn bao gồm cả ống dọc và ống ngang thì sản phẩm này có thể đảm bảo sự tương thích.
• Yêu cầu chặn dòng chảy ngược tuyệt đối: Khả năng ngăn chặn dòng chảy ngược của sản phẩm van bướm H76X-16Q/25Q là tuyệt đối, độ tin cậy tuyệt vời.
• Ứng dụng yêu cầu giảm thiểu búa nước: Thiết kế nguyên lý hoạt động tương đối đặc biệt, với cấu trúc đĩa hoạt động dạng cánh bướm giúp giảm thiểu búa nước, bảo vệ an toàn cho hệ thống của bạn.
• Ứng dụng có không gian hạn chế: Nếu ứng dụng của bạn bị hạn chế về không gian lắp đặt thì lựa chọn sản phẩm này rất phù hợp bởi thiết kế của chúng nhỏ gọn và chiều dài ngắn hơn.
• Chi phí hạn chế: Nếu nguồn kinh phí đầu từ có phần hạn chế bạn nên xem xét lựa chọn sản phẩm này nếu chúng tương thích với ứng dụng bởi giá thành của chúng khá rẻ bởi thiết kế nhỏ gọn, tối ưu, vật liệu giá rẻ nên giảm thiểu chi phí sản xuất đồng nghĩa giá thành của chúng cũng rẻ hơn nhiều.

Tại sao nên chọn van 1 chiều cánh bướm H76X-16Q/25Q

Một số lý do mà khác hàng chọn mua van 1 chiều cánh bướm H76X-16Q/25Q:

• Chất lượng sản phẩm đảm bảo với khâu kiểm soát chất lượng nghiêm ngặt.
• Kiểm soát dòng chảy ngược tuyệt vời, đáng tin cậy.
• Đa dạng kích thước, tương thích nhiều hệ thống ống có kích thước khác nhau.
• Giá rẻ là một trong những yếu tố quyết định việc chọn mua van 1 chiều cánh bướm H76X-16Q/25Q.
• Quá trình vận chuyển, lắp đặt, sử dụng, bảo dưỡng, bảo trì đơn giản, tiện lợi.
