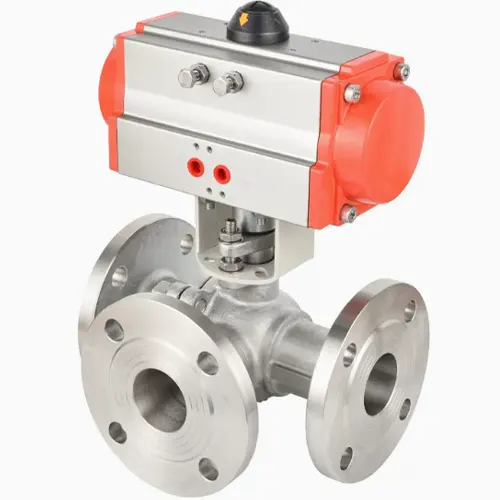

Van bi 3 ngã mặt bích khí nén Q644/5F-16P

Cập nhật lần cuối ngày 26/04/2024 lúc 11:57 chiều

Van bi khí nén Q644/5F-16P là van bi 3 ngã inox nối bích điều khiển khí nén. Về cơ bản, đây là một loại van bi, chức năng trong các hệ thống là để kiểm soát và điều khiển dòng chất, ngoài ra thực hiện thêm chức năng chuyển hướng, trộn, tách dòng chất.

Thiết kế của van có dạng 3 ngã, 3 cổng kết nối và kết nối dạng mặt bích, cấu trúc bi van có 2 tùy chọn dạng chữ L hoặc dạng chữ T. Cấu trúc thân van từ vật liệu inox 304, inox 316, chống gỉ sét, chống ăn mòn tuyệt vời. Van điều khiển tự động bằng khí nén loại AT, cấu trúc nhỏ gọn, đóng mở nhanh chóng.

Thông số kỹ thuật van bi khí nén Q644/5F-16P

• Tên sản phẩm: Van bi 3 ngã inox nối ren khí nén Q644/5F-16P
• Model: Q644F-16P, Q645F-16P,
• Kích thước kết nối: DN50 – DN500.
• Vật liệu: Inox 304 (SUS304)
• Kiểu kết nối: Kết nối mặt bích.
• Tiêu chuẩn kết nối: DIN, BS, ANSI, JIS, JB…
• Thiết kế: 3 ngã chữ T, 3 ngã chữ L
• Kiểu điều khiển: Điều khiển khí nén.
• Vật liệu bộ truyền độn: Hợp kim thép.
• Hoạt động: Tác động đơn, tác động kép.
• Áp suất khí nén: 3bar – 8bar.
• Khả năng chịu nhiệt: ~200 độ C.
• Áp suất làm việc: 1.6Mpa.
• Ứng dụng: Nước, dầu, khí, hơi…

Đặc điểm nổi bật van bi khí nén Q644/5F-16P

• Cấu trúc 3 ngã chữ L và chữ T: Thiết kế của van bi khí nén Q644/5F-16P dạng 3 ngã, cho phép thực hiện các chức năng điều hướng, chuyển hướng dòng chất thay vì chỉ đóng ngắt dòng chất so với van 2 ngã thông thường. Thiết kế cấu trúc thân dạng 3 ngã, cấu trúc bi van có đường dẫn dòng dạng chữ L hoặc chữ T. Cấu trúc chính xác, tỉ mỉ, mang lại khả năng điều khiển dòng chất tuyệt vời.
• Thân van inox 304, inox 316: Hai mã vật liệu được lựa chọn trong sản xuất van bi khí nén Q644/5F-16P là SUS304 và SUS316. Là vật liệu chống ăn mòn, chống rỉ sét, kháng hóa chất, vật liệu bền bỉ, tuổi thọ cao. Mang lại chất lượng tuyệt vời cho sản phẩm.
• Kết nối bích tiêu chuẩn, tương thích tuyệt đối: Kết nối của van bi khí nén Q644/5F-16P là kết nối mặt bích, để đảm bảo khả năng tương thích của sản phẩm. Nhà sản xuất thiết kế bích theo tiêu chuẩn, tuân thủ tiêu chuẩn BS, DIN, ANSI, JIS, GB… nhiều tùy chọn, cho phép khả năng tương thích với đa ứng dụng.
• Thiết kế tiêu chuẩn: Nhằm đảm bảo chất lượng của sản phẩm, các thông số, thiết kế của van bi khí nén Q644/5F-16P được sản xuất theo tiêu chuẩn GB, ASME.
• Quy trình kiểm tra, thử nghiệm đạt chuẩn: Vật liệu thô, sản phẩm thô, và thành phẩm đảm bảo chất lượng nhờ quy trình kiểm tra và thử nghiệm nghiêm ngặt theo tiêu chuẩn GB/T 12237 JB9092, API 598.
• Cơ cấu truyền động khí nén AT: Van điều khiển tự động bằng áp lực khí nén, thiết kế cơ chế truyền động khí nén của sản phẩm van bi khí nén Q664/5F-16P thuộc loại AT. Loại này có nhiều ưu điểm về sức mạnh, tuổi thọ và khả năng điều khiển. Mô men xoắn của cơ cấu mạnh mẽ hơn với kích thước nhỏ gọn hơn, tuổi thọ bền hơn, thử nghiệm với khả năng điều khiển 300.000 lần và khả năng điều khiển chính xác, hiệu suất hoạt động ổn định trong điều kiện áp cao, nhiệt cao.
• Vỏ bộ truyền động thép hợp kim: Vật liệu vỏ bộ truyền động từ hợp kim thép, thiết kế này giúp cấu trúc bộ truyền động chắc chắn, bền bỉ, chống lại mọi tác động từ bên ngoài, bảo vệ các chi tiết bên trong, thiết kế rất nhỏ gọn, tinh tế, tiết kiệm không gian.
• Cấp bảo vệ IP67: Cấp bảo vệ của bộ truyền động ở mức IP67, chống nước, chống bụi và các tác nhân bên ngoài xâm nhập, ảnh hưởng đến các chi tiết trong bộ truyền động, tăng chất lượng sản phẩm, tuổi thọ của sản phẩm.
• Cấu trúc thân 2 phần tách rời, kết nối tiêu chuẩn: Cấu trúc van bi khí nén Q644/5F-16P hai phần thân và bộ truyền động tách rời, liên kết với nhau nhờ kết nối bu lông, thiết kế nối theo tiêu chuẩn ISO 5211, DIN 3337 đảm bảo kích thước chuẩn, thông số chuẩn, giúp việc thay thế các chi tiết dễ dàng, tái sử dụng, tiết kiệm chi phí.

Chọn mua van bi khí nén Q644/5F-16P tại Viva

• Đảm bảo và cam kết về chất lượng của van bi khí nén Q644/5F-16P
• Đảm bảo chính hãng, 100% được nhập khẩu trực tiếp.
• Đầy đủ giấy tờ chứng nhận xuất xứ và chứng chỉ chất lượng, độ tin cậy cao.
• Chế độ bảo hành uy tín, thời gian bảo hành lên đến 12 tháng.
• Dịch vụ chăm sóc khách hàng tận tâm, đội ngũ nhân viên chuyên nghiệp, hỗ trợ khách hàng 24/7.

Chính sách mua hàng, bảo hành van bi khí nén Q644/5F-16P tại Viva

Chính sách bán hàng:

• Báo giá: Báo giá có giá trị tại thời điểm phát hành, khi có sự thay đổi, chúng tôi sẽ thông báo tới quý khách hàng.
• Thanh toán: Chấp nhận nhiều phương thức thanh toán, thanh toán tiền mặt, thanh toán chuyển khoản.
• Hóa đơn: Cung cấp hóa đơn GTGT theo quy định của nhà nước. Đơn giá của sản phẩm chưa bao gồm thuế, thuế 8%, 10% tùy danh mục.
• Giao hàng: Tùy chọn phương thức giao hàng. Hỗ trợ giao hàng toàn quốc. Thời gian giao hàng tùy thuộc vào địa điểm và đơn vị vận chuyển, thông thường từ 1 – 3 ngày.
• Đổi trả hàng: Hỗ trợ đổi trả hàng trong vòng 7 ngày.

Chính sách bảo hành:

Thời gian bảo hành: Bảo hành 12 tháng.

Điều kiện bảo hành:

• Van bi khí nén Q644/5F-16P phải còn trong thời hạn bảo hành quy định.
• Do đơn vị công ty cổ phần Kỹ thuật và Thiết bị công nghiệp Viva cung cấp.
• Sản phẩm chưa từng bị tháo rời, thay thế các linh kiện bên trọng.
• Các sản phẩm gặp lỗi do nhà sản xuất, từ chối bảo hành với các sản phẩm lỗi do lắp đặt, vận hành sai cách, trường hợp thiên tai, hỏa hoạn…
