Van cầu J41H-16C

800.000

(1 đánh giá của khách hàng)
Tình trạng: Còn hàng
Bảo hành: 12 tháng
GTIN: 8931542938167 Mã: 93816 Danh mục:

Cập nhật lần cuối ngày 10/01/2024 lúc 11:07 sáng

Thông số kỹ thuật van cầu J41H-16C

  • Model: J41H-16C.
  • Vật liệu cấu tạo: Thép carbon (WCB).
  • Kích thước kết nối: DN15 – DN1000.
  • Kiểu kết nối: Kết nối mặt bích.
  • Tiêu chuẩn kết nối: DIN, JIS, ANSI, BS…
  • Kiểu điều khiển: Tay quay.
  • Khả năng chịu áp: PN16 (16bar, 16kg, 1.6Mpa).
  • Khả năng chịu nhiệt: -29 – 550 độ C.
  • Ứng dụng: Nước, hơi, dầu, khí…

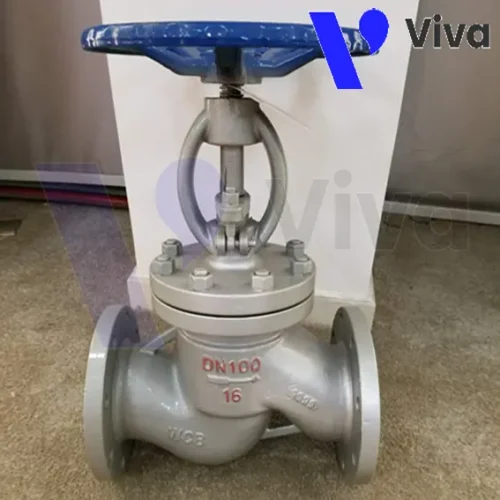

Sản phẩm van cầu J41H-16C
Sản phẩm van cầu J41H-16C

Mô tả sản phẩm van cầu J41H-16C

Van cầu J41H-16C là một loại van cầu có kết nối mặt bích, áp suất làm việc tối đa là PN16, 150LB. Van cầu bằng thép carbon (WCB) làm việc với áp cao tốt, nhiệt độ làm việc trong khoảng -29 – 550 độ C dùng cho các lưu chất dầu, hơi, khí trong các ứng dụng công nghiệp.

Van cầu J41H-16C cho phép điều khiển dòng chất trong đường ống đóng ngắt và cũng cho phép điều tiết lưu lượng của dòng chất qua van bằng cách điều khiển vị trí, hành trình của đĩa van.

Sản phẩm van cầu thép J41H-16C
Sản phẩm van cầu thép J41H-16C

Thông số kích thước van cầu J41H-16C

Thông số kích thước van cầu J41H-16C
Thông số kích thước van cầu J41H-16C
Kích thước(mm) L D D1 D2 b Z-d H H1 D0 Trọng lượng (kg)
20 150 105 75 58 16 4-13.5 154 182 120 4.5
25 160 115 85 68 16 4-13.5 156 184 120 5
32 180 140 100 78 18 4-17.5 182 206 160 6.5
40 200 150 110 88 18 4-17.5 182 206 160 8.5
50 230 165 125 102 20 4-17.5 188 225 160 12
65 290 185 145 122 20 4-17.5 342 382 200 25
80 310 200 160 133 20 8-17.5 347 408 240 32
100 350 220 180 158 24 8-17.5 365 453 240 42
125 400 250 210 184 24 8-17.5 422 486 280 50
150 480 285 240 212 26 8-22 485 566 360 82
200 600 340 295 268 26 12-22 568 648 480 138
250 622 405 355 320 30 12-26 780 860 480 185
300 650 460 410 370 30 12-26 820 900 520 225

Đặc điểm cấu trúc van cầu J41H-16C

  • Cấu trúc tiên tiến: Thiết kế mới với bộ phận đệm kín bằng kim loại, mang lại khả năng làm kín đáng tin cậy, cho phép làm kín tuyệt đối, chống rò rỉ cùng với tuổi thọ của đệm cao nhờ ngăn ngừa tình trạng mài mòn.
  • Cải thiện độ cứng của thân van: Vật liệu thân chất lượng, vật liệu WCB (thép đúc) bền bỉ, cải thiện độ cứng của thân van, giảm thiểu thiệt hại do tác động ngoại lực từ bên ngoài.
  • Cơ chế hoạt động cho phép điều tiết lưu lượng: Cơ chế hoạt động của van dựa vào việc điều khiển đĩa van, đĩa van di chuyển dọc trục so với dòng chất. Cơ chế tương tự như van cổng, tuy nhiên với thiết kế thân khác biệt cho phép hành trình điều khiển van đóng hoặc mở ngắn hơn, thời gian đóng mở ngắn hơn và khả năng điều tiết lưu lượng tốt hơn.
  • Thiết kế thân van đặc biệt giảm đáng kể tiếng ổn và độ rung: Với thiết kế đặc biệt của thân van có dạng 2 khoang giúp giảm thiểu đáng kể tiếng ồn và độ rung của van khi điều khiển, dòng chất chảy qua. Điều này cũng đồng thời giúp cải thiện tuổi thọ và hiệu suất của van.
  • Thiết kế momen xoắn nhỏ hơn: Momen xoắn đóng chỉ bằng 10% van thông thường và momen xoắn mở chỉ bằng 3% van thông thường.
  • Khoang van thiết kế dạng chữ Z: Thiết kế này cải thiện được đáng kể tình trạng búa nước xảy ra, nâng cao độ bền của van và tuổi thọ của van.
  • Cấu trúc toàn thân từ thép WCB: Vật liệu thép WCB cho phép van tương thích với ứng dụng dẫn dầu, hơi nước ở nhiệt độ cao, áp suất cao.
Đặc trưng van cầu J41H-16C
Đặc trưng van cầu J41H-16C

Giải thích ý nghĩa model J41H-16C

Mã sản phẩm J41H-16C chỉ đến loại van cầu mặt bích bằng thép WCB. Mã này được quy định và sử dụng rất rộng rãi được áp dụng tại nhiều quốc gia khác nhau trong đó có Việt Nam. Giải thích ý nghĩa của model J41H-16C như sau để khách hàng chọn mua chuẩn xác nhất.

J41H-16C:

J: Mã sản phẩm của loại van cầu.

4: Mã kết nối mặt bích.

1: Hướng dòng chảy qua van là hướng thẳng.

16: Áp suất làm việc của van là PN16 (16bar, 16kgf/cm2, 1.6Mpa).

C: Mã vật liệu thép carbon (WCB).

Ý nghĩa model J41H-16C
Ý nghĩa model J41H-16C

Vì sao nên mua van cầu J41H-16C tại Viva

  • Viva là đơn vị uy tín hàng đầu cung cấp van công nghiệp tại Việt Nam: Là đơn vị uy tín hàng đầu trong lĩnh vực cung cấp van công nghiệp, các thiết bị, vật liệu, vật tư công nghiệp trong công nghiệp. Từng cung cấp đến rất nhiều dự án lớn nhỏ trong nước và kể cả ngoài nước. Uy tín là một trong những yếu tố giúp công ty Viva được người dùng tin chọn.
  • Giá cả cạnh tranh: Là đơn vị cung cấp van giá rẻ hàng đầu trên thị trường. Giá cả rất cạnh tranh, tiết kiệm kinh phí đầu tư cho khách hàng.
  • Chất lượng kiểm soát tuyệt đối: Sản phẩm trước khi được đưa đến tay khách hàng đều được kiểm soát hết sức kỹ lưỡng. Cho nên chất lượng sản phẩm rất đảm bảo.
  • Sẵn kho số lượng lớn: Đảm bảo đáp ứng nhu cầu của khách hàng, van cầu J41H-16C được nhập với số lượng lớn, đầy đủ kích thước, mẫu mã. Sẵn sàng giao đến khách hàng ngay khi đặt đơn.
  • Giao hàng nhanh chóng: Hỗ trợ nhiều phương thức giao hàng, thời gian giao hàng nhanh chóng.
Van cầu J41H-16C tại Viva
Van cầu J41H-16C tại Viva

Liên hệ mua van cầu J41H-16C

Thông tin liên hệ mua van cầu J41H-16C tại Viva:

Công ty cổ phần Kỹ thuật và Thiết bị công nghiệp Viva

Địa chỉ: Số 11, ngách 192/66 Lê Trọng Tấn, Khương Mai, Thanh Xuân, Hà Nội.

VPGD: Số 20, ngõ 102 Hoàng Đạo Thành, Kim Giang, Thanh Xuân, Hà Nội.

Hotline: 0965925563

Zalo: 0965925563

Email: Vangiare.vn@gmail.com

Xem thêm: Van cầu J41H-40P
