Van cổng ty nổi

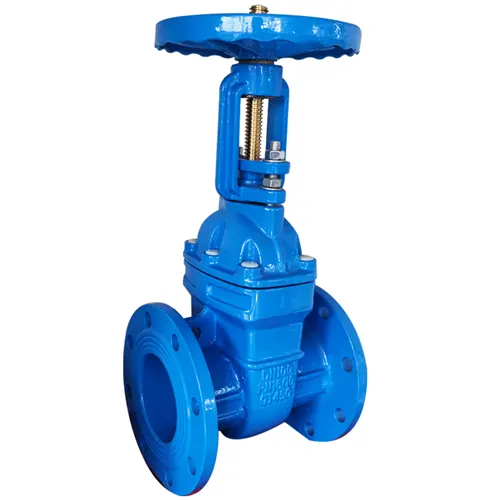

Giới thiệu van cổng ty nổi (rising stem gate valve).

Có phải bạn đang cần tìm một thiết bị đóng mở, điều chỉnh dòng chất lỏng, hoạt động bền bỉ và ổn định trong mọi điều khiện thời tiết ở Việt Nam. Van cổng ty nổi sẽ là một lựa chọn rất đáng để cân nhắc với mẫu mã đa dạng, van được làm từ nhiều vật liệu khác nhau và giá cả hợp lý sẽ không làm bạn phải thất vọng.

Van cổng ty nổi là dòng van cho phép lưu chất chảy qua van theo hai chiều các bạn sử dụng cho nhiều điều kiện làm việc khác nhau. Không những thế đây còn là dòng van cổng, sử dụng một trong những kiểu vận hành đóng mở vô cùng đơn giản. Dưới đây là những thông tin bổ ích về van cổng ty nổi, mời các bạn cùng xem qua. Nếu có gì chưa hiểu về sản phẩm liên hệ trực tiếp ngay với mình nhé.

Xem thêm

-13%

Van cổng ty chìm

Được xếp hạng 5.00 5 sao

400.000₫ 350.000₫

Thêm vào giỏ hàng

Hoạt động đóng mở của van cổng ty nổi diễn ra như thế nào?

Để sử dụng loại van này một cách tốt nhất bạn hãy dành ra một chút thời gian quý giá của mình để cùng nhau chúng ta sẽ tìm hiểu nguyên lý hoạt động của van nhé.

Van cổng ty nổi hay tên tiếng anh là “rising stem gate valve” giống những van cổng khác ở chỗ sử dụng cánh van để đóng mở hoặc điều tiết lưu lượng dòng chảy  thông qua chuyển động lên xuống và độ kín khít giữa cánh van và thân van.

Chi tiết của quá trình sẽ là như thế này: Vì vô lăng và trục van liên kết với nhau thông qua mối ghép ren và vô lăng bị hạn chế chiều chuyển động theo phương thẳng đứng và các phương khác trừ chuyển động quay nên khi ta xoay vô lăng thông qua bước tiến của ren sẽ làm cho trục van (ty van) di chuyển theo phương thẳng đứng cụ thể là xoay ngược chiều kim đồng hồ thì trục van chuyển động đi lên kéo theo cánh van đi (van mở), xoay theo chiều ngược lại trục đi xuống cánh vạn hạ xuống (van đóng).

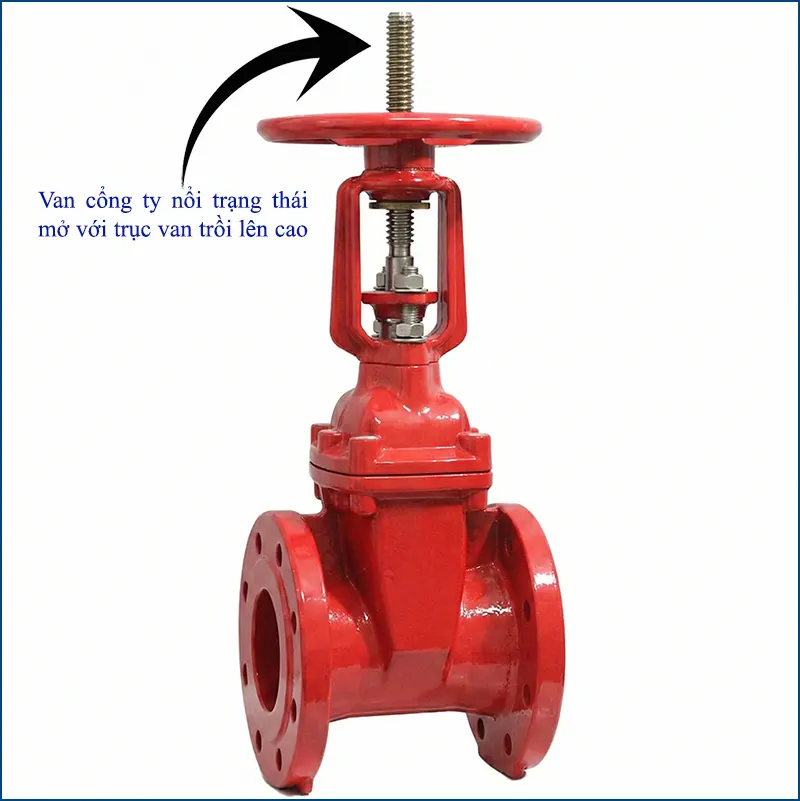

Đầu trên của trục van nhô lên khỏi thân va (nổi lên) vì vậy tên gọi van cổng ty nổi được bắt nguồn từ đây.

chú thích:

• stem: Trục van
• handwheel: Tay xoay
• gate: Cổng (cánh van)
• body: Thân van
• packing gland: nắp van
• yoke: vòng kẹp (ách)

Cấu tạo của van cổng ty nổi.

1: Bạc lót định tâm trên của ty van.

2: Trục van (ty van) chế tạo từ thép công cụ đặc biệt, inox hay hợp kim,…cán tạo hình xong trục van sẽ được tiện, hay cán,… để tạo ren.

3: Nắp van vật liệu làm nắp van đồng nhất với vật liệu thân van vì suy cho cùng thì nắp cũng được coi là một phần của thân van vật liệu phổ biến (thép, gang, inox,…).

4: Gioăng có chức năng làm tăng độ kín khít khi vận hàng (tùy từng mẫu van mà vật liệu chế tạo gioăng sẽ khác nhau) trên thị trường có rất nhiều kiểu van với nhiều loại gioăng khác nhau từ kim loại đến phi kim, gioăng thường được hàn vào thân gioăng hoặc lắp vào bằng mối lắp chặt tùy vào tính chất của vật liệu làm gioăng và thân van.

5: Thân van làm từ gang, thép, inox,… chế tạo bằng phương pháp đúc tùy theo từng vật liệu mà sử dụng cho phú hợp với lưu chất khác nhau sau khi đúc phôi đúc thân van sẽ lần lượt trải qua nhiều công đoạn gia công nữa để được sản phẩm hoàn chỉnh như (taro ren, phay mặt bích, mài ba via,…) cuối cùng là sơn phủ epoxy nhằm bảo vệ bề mặt, nếu vật liệu inox hay đồng thì có thể bỏ qua quá trình sơn vì hai vật liệu này có tính chất hóa học khá trơ nên rất ít môi chất có thể ăn mòn được.

6: Vô lăng điều chỉnh phần lớn các vô lăng được làm từ thép không chỉ riêng vô lăng của van cổng ty nổi mà những loại van khác nếu có sử dụng phương thức điều khiển bằng cách xoay vô lăng thì vật liệu cũng chỉ có thể là bằng thép với ưu điểm vượt chội của thép là chịu lực tốt, siêu bền, độ cứng lớn nhưng cũng có đủ độ dẻo không giống như chất liệu gang tuy rất cứng nhưng lại rất giòn. Bên ngoài được sơn phủ epoxy hạn chế tối đa việc tiếp xúc với các môi chất có thể ăn mòn thép.

7: Chi tết cố định vô lăng quay và làm tăng độ đồng tâm của trục van (ty van).

8: Bạc lót chống chàn ( bạc chặn) chi tiết này thường được làm từ những vật liệu đặc biệt có tính chống ăn mòn khó bị mài mòn độ cứng cao song song với đó là phải gia công vô cùng chính xác.

9: Mối ghép bu lông giữa thân và nắp van một dang mối ghép rất phổ biến trong cuộc sống được sử dụng rất rộng rãi mình tin chắc ai cũng từng thấy qua mối ghép này và đều biết các chi tiết được ghép nối với nhau bằng mối ghép này thì chắc chắn như thế nào rồi.

10: Chi tiết hỗ trợ định tâm trục van phía dưới được làm từ kim loại chống mài mòn tốt nhằm duy trì sự ổn định trong quá trình làm việc của van lâu nhất có thể.

11: Đĩa van: (cánh van) thường được chế tạo từ inox, thép, nhựa,… nhằm đáp ứng được yêu cầu của nhiều điều kiện làm việc. Đĩa van được thiết kế dạng hình tròn có độ côn nhất định kết hợp với mặt côn phía bên trong của thân van đã cho thấy rằng đươc sự hiệu quả trong việc đóng kín van, độ kín khít được nâng cao không chỉ vậy đến cả tuổi thọ của van cũng được cải thiện đáng kể vì với thiết kế mặt côn như thế mày sẽ giảm bớt được rất nhiều lực ma sát trong quá trình đĩa van (cánh van) nâng lên hạ xuống từ đó hạn chế việc cọ sát giữa hai chi tết làm chậm quá trình mài mòn, chỉ một tiểu tiết nhỏ trong thiết đã mang lại rất nhiều lợi ích không ngờ!

Phân loại và đánh giá ưu nhược điểm của các loại van cổng ty nổi.

Để giúp khách hàng có thể hiểu rõ hơn về van cổng ty nổi qua đó lựa chọn những sản phẩm phù hợp đáp ứng được mọi yêu cầu của quý khách sau đây mình sẽ phân tích và phân loại van.

Van cổng ty nổi gang.

Với thân van được chế tạo hoàn toàn bằng gang, những chi tiết bên trong thân van tiếp súc trực tiếp với lưu chất có thể cấu tạo bằng những vật liệu đặc biệt hơn nhằm đáp ứng tốt nhu cầu làm việc. với cấu trúc đặc biệt của van luôn đảm bảo được độ sụt áp sau van là rất thấp so với những loại van khác, ngoài ra với chất liệu gang quý hãy yên tâm về khả nằn hấp thụ sung lực từ dòng lưu chât góp phần làm giảm tác động sấu đến toàn bộ hệ thống khi sảy ra hiện tương búa nước. Tuy nhiên gang là loại vật liệu có độ bền hóa học không cao như inox hay đồng nên rất mong quý khách hàng hãy đặc biệt lưu ý đến lưu chất công công tác là loại chất lỏng nào có sảy ra phản ứng hóa học với gang không.

Van cổng ty nổi inox.

Như đã đề cập đến vấn đề ăn mòn hóa học ở trên, van cổng ty nổi inox đã ra đời để giải quyết những nấn đề nan giải mà van làm bằng gang không thể đáp ứng được. với độ bền vượt trội kế thừa hầu hết ưu điểm từ van cổng gang ty nổi và khắc phục được nhược điểm bị ăn mòn bởi một số lưu chất đặc biệt. Vâng có thể nói em van này đẹp không góc chết rồi, chính vì tốt như vậy nên giá thành có cao hơn đôi chút cũng là điều đúng đắn.

Van cổng ty nổi thép.

Để có thể làm việc ổn định trong môi trường nhiệu đội cao, áp suất dòng chảy lớn thì thép luôn là loại vật liệu được được ưu tiên sủ dụng với việc đa dạng những mác thép như hiện nay thì không quá khó khăn để chọn một mác thép phù hợp cho việc chế tạo sản suất ra những chiếc van đáp ứng yêu cầu trên. Nếu đem ra so sánh với van gang và van inox van thép chống ăn mòn tốt hơn gang và giá thành rẻ hơn van inox đây là loại va trung hòa giữa hai lợi ích là giá thành và tính năng sử dụng.

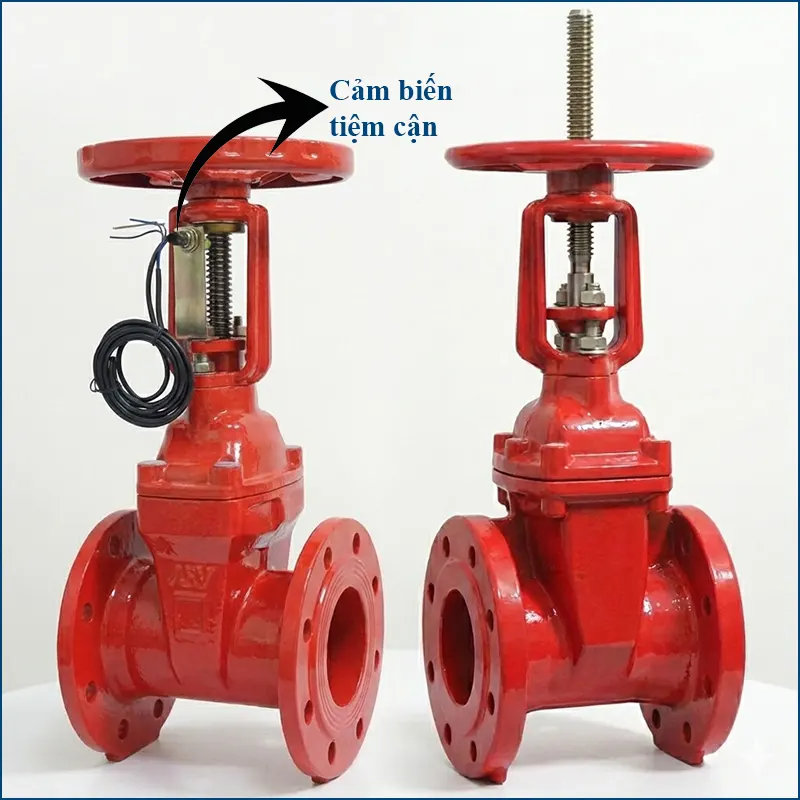

Van cổng ty nổi tín hiệu điện.

Đứng trước bối cảnh đất nước đang dịch chuyển mạnh mẽ theo hướng công ghiệp hóa hiện đại hóa trong những hệ thống lớn của nhà máy van điều khiển bằng tay quay vô lăng không đáp ứng được yêu cầu về việc đóng mờ hàng loạt mọt cách đồng đều và nhanh chóng cũng như việc không thể đóng mở từ xa.  Nhà sản suất đã thiết kế thêm bộ phận điều khiển bằng tín hiệu điện.

loại này van tiến hóa từ van cổng ty thường vẫn kế thừa những ưu điểm như: đang dạng về mẫu mã kích thước, hoạt động ổn định bền bỉ, chịu được điều kiện làm việc khắc nghiệt.

van được cấu tạo từ nhiều bộ phận hơn nên sẽ khó khăn hơn trong việc sửa chữa và bảo dưỡng, vì có thêm bộ phận điều khiển bằng thiết bị điện nên kích thước sẽ lớn hơn van truyền thống, cùng với đó giá thành sẽ cao hơn.

Van cổng ty nổi lắp mặt bích

Mối ghép mặt bích là mối ghép phổ biến trên nhiều hệ thống đường ống, ý thức được điều này chúng tôi luôn sẵn sàng cũng cấp những sản phẩm này cho các bạn nhanh nhất có thể, với nhiều kích thước và tiêu chuẩn đã được chuẩn hóa theo chuẩn của Việt Nam đảm bảo lắp đặt dễ dàng trong mọi hệ thống.

Ứng dụng của van cổng ty nổi.

van cổng ty nổi là loại van công nghiệp có tính ứng dụng cao trong thự tế có thể kể đến những lĩnh vực phổ biến sau:

Đóng mở các đường ống thủy lợi phục vụ tưới tiêu điều tiết lượng nước trong nông nghiệp.

Sử dụng trong các nhà máy cấp thoát nước thành phố với nhiều quy mô khác nhau.

Đóng mở đường ống dẫn dầu và khí đốt.

Dùng trong hệ thống đường ống khí nén và nhiên liệu trên tàu thuyền.

Ngoài ra còn được sử dụng trong rất nhiều hệ thống máy móc công nghiệp có kích thước lớn.

So sánh điểm khác biệt giữa van cổng ty chìm và van cổng ty nổi.

Bạn đang có một dự án, một kế hoạch thiết kế cần sử dụng can cổng để đảm nhận nhiệm vụ đóng ngắt hoặc điều tiết trong hệ thống và bạn đang phân vân giữa hai sự lựa chọn là van cổng ty nổi hay van cổng ty chìm. Với mục đích phần nào đó giúp các bạn đưa ra được sự lựa chọn hợp lý hãy cùng nhau phân tích đặc điểm của hai loại van này nhé. Rất khi vọng bạn sẽ tìm ra được đáp án cho vấn đề này!

Khác nhau về cảm quan bên ngoài.

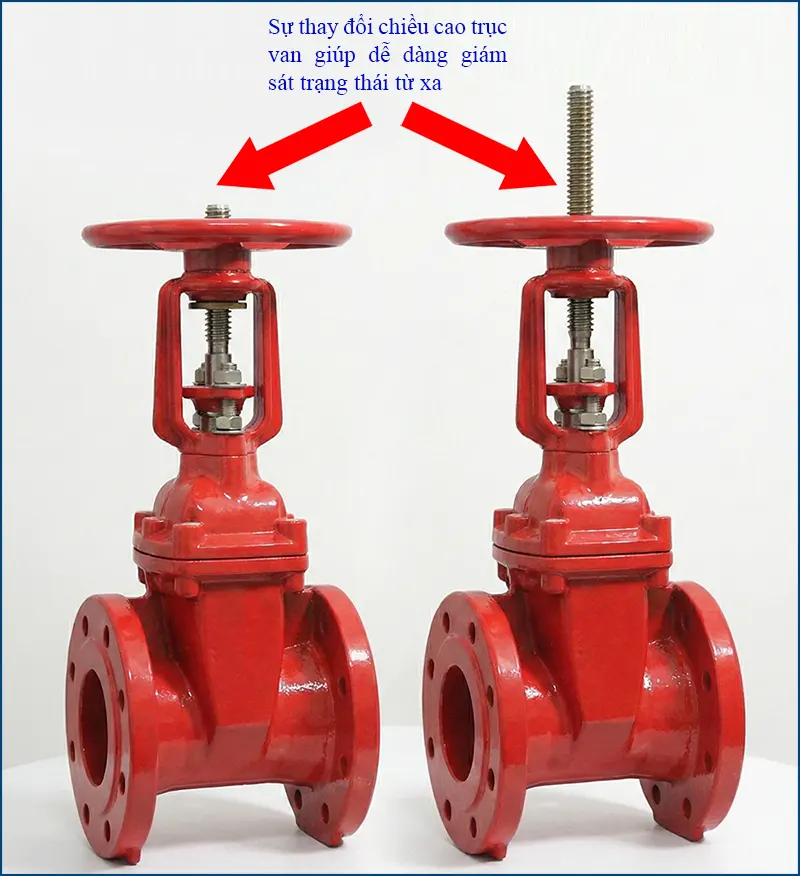

Về cơ bản hai loại này không có khác nhiều gì nhiều về ngoại hình ngoại trừ van cổng ty nổi ta có thể thấy được trục van (ty van) chuyển động lên xuống khi mở hoặc đóng còn van cổng ty chìm thì vị trí trục van vẫn giữ nguyên trong quá trình làm việc. Đây cũng là một lưu ý nhỏ khi bạn lắp đặt van cổng ty nổi cần chú ý đến không gian lắm đặt để khi van mở hoàn toàn không bị gặp vật cản hay gây ra vướng víu bất tiện cho người sử dụng

Ngoài ra thì van chịu lực rât tốt nên với những đường ống lớn không gian rộng dãi thì van là một sự lựa chọn hợp lý.

Khác nhau về vấu tạo bên trong và nguyên lý.

Bàn về nguyên lý làm việc ta sẽ xem xét những bộ phận mà cả hai van đền có như lại có cách thức hoạt động khác nhau trong quá trình làm việc.

Vô lăng quay – trục van: Điều là bộ phận trực tiếp chịu tác dụng của lực điều khiển từ chuyển động quay bộ phận này sẽ kéo theo chuyển động quay của trục van vì hai chi tiết này được ghép chặt với nhau bởi đai ốc đối với van cổng chìm còn van cổng ty nổi chuyển động trục van sẽ là lên hoặc xuống thông qua sự ăn khớp ren của vô lăng và trục

Trục van – đĩa van: Với liên kết cứng giữa đĩa van với trục van của van ty nổi thì chuyển động lên xuống của trục được truyền hoàn đến đĩa van (đóng mở van).

Van ty chìm vì là liên kết qua mối nối ren nên khi trụ van xoay đĩa van sẽ chuyển động lên hoặc xuống tại vì trục van đã được thiết kế để giới hạn các chiều chuyển động khác ngoại trừ chuyển động quay.

Báo giá van cổng ty nổi.

Hiện tại các mẫu mã, kiểu dáng, kích thước, vật liệu cấu thành của van cổng ty nổi rất nhiều và đang nên rất khó để đưa ra một cái giá chính xác khi chúng tôi chưa nắm rõ được nhu cầu và sản phẩm cụ thể mà bạn đang cần. công thêm chính sách mua hàng của chúng tôi là có ưu đãi giảm giá và hỗ trợ vận chuyển miễn phí với những đơn hàng lớn hoặc chi ân những khách thân thiết, để biết giá cả chính xác đừng ngại liện lạc với đội ngũ nhân viên bán hàng của chúng tôi những con người nhiệt huyết thân thiện luôn hết mình phục vụ khách hành và mong muốn mang đến sự phục vụ tốt nhất.

Xin chân thành cảm ơn!
