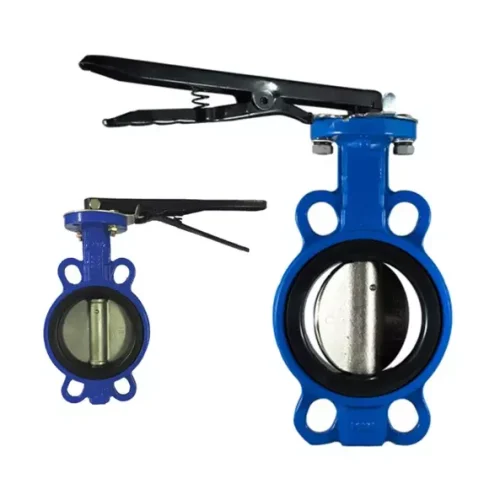

Van bướm tay gạt AUT

450.000

(1 đánh giá của khách hàng)
Tình trạng: Còn hàng
Bảo hành: 12 tháng
GTIN: 8931542929455 Mã: 92945 Danh mục:

Cập nhật lần cuối ngày 07/08/2023 lúc 03:01 chiều

Giới thiệu sản phẩm van bướm tay gạt AUT

Van bướm tay gạt AUT là loại van bướm sử dụng cơ chế đóng, mở dòng chảy thông qua bộ phận tay gạt, chúng có mã sản phẩm là 3110H / Wafer Type Butterfly Valve, được sản xuất bởi AUT VALVE FLOW SDN. BHD. Một đơn vị chuyên sản xuất các loại van phục vụ công nghiệp, đến từ Malaysia.

Dải kích thước của van từ DN50 (2 inch) đến DN300 (12 inch), đáp ứng hầu hết các hệ thống đường ống trong nhà máy, công trình đường ống cho tòa nhà và khu vực dân cư.

Sản phẩm van bướm tay gạt AUT, được chúng tôi nhập khẩu trực tiếp từ đơn vị sản xuất, có đầy đủ các loại giấy tờ kiểm định chất lượng và nguồn gốc của sản phẩm.

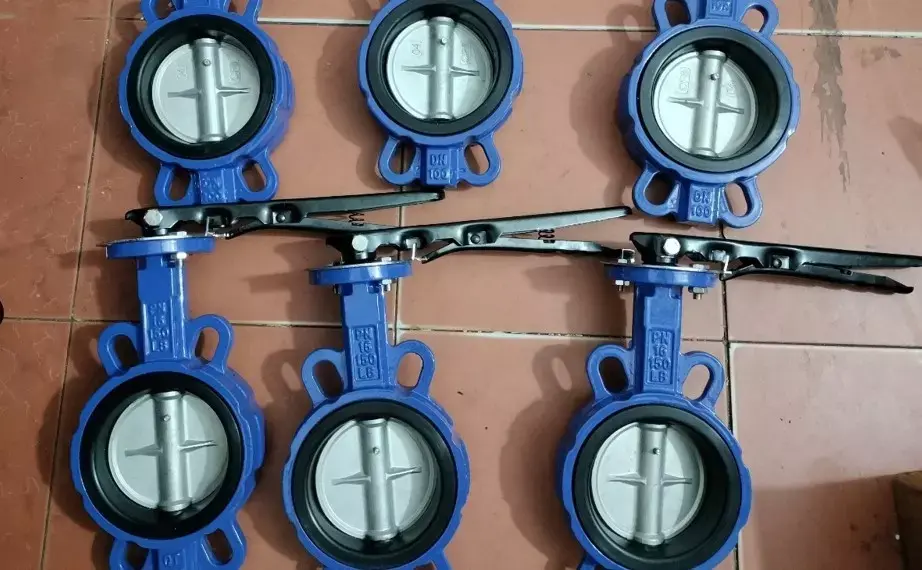

Hình ảnh van bướm tay gạt AUT
Hình ảnh van bướm tay gạt AUT

Thông số kỹ thuật

  • Sản phẩm: Van bướm tay gạt AUT
  • Model: 3110H
  • Dải kích thước đường kính thân van: DN50, DN65, DN80, DN100,…, DN300
  • Phạm vi nhiệt độ làm việc: Từ 0℃ đến 80℃
  • Giới hạn áp suất làm việc: 16 bar
  • Kiểu lắp đặt: Lắp kẹp (wafer)
  • Vật liệu chế tạo thân van: Gang dẻo GGG50
  • Vật liệu chế tạo gioăng: EPDM
  • Cách thức vận hành: Vận hành bằng tay gạt
  • Vật liệu chế tạo đĩa van: Thép không gỉ CF8
  • Chứng nhận: CO – CQ
  • Xuất xứ sản phẩm: Malaysia
  • Chế độ bảo hành: 1 năm.
Bảng thông số kích thước
Bảng thông số kích thước

Cấu tạo và hoạt động của van bướm tay gạt AUT

Đặc điểm cấu tạo

Van bướm tay gạt AUT có cấu tạo đơn giản, theo thông tin được cung cấp từ nhà sản xuất, 3110H / Wafer Type Butterfly Valve có cấu tạo cơ bản như sau:

  • Thân van: Được chế tạo từ vật liệu GGG50, một loại gang dẻo có khả năng gia công tốt, đáp ứng được yêu cầu về khả năng chịu nhiệt độ và áp suất. Để nâng cao khả năng bảo vệ bề mặt, thân van được phủ một lớp sơn epoxy.
  • Gioăng: Làm từ vật liệu EPDM, một loại cao su tổng hợp có độ bền cao khả năng đàn hồi tốt. Chi tiết đóng vai trò là phần đệm giữa thân van và hai mặt bích của đường ống, độ đàn hồi của gioăng
  • Trục: Chế tạo từ inox 304 loại thép không gỉ nổi trội về khả năng chống ăn mòn, chống oxy hóa, độ bền cao và chịu lực tốt.
  • Cách van: Sử dụng vật liệu chế tạo là thép không gỉ CF8, một loại vật liệu có nhiều tính chất tương đồng với inox 304.
  • Tay gạt: Được chế tạo từ thép cacbon và được phủ một lớp sơn bên ngoài để hạn chế hiện tượng oxi hóa.
Cấu tạo của van bướm tay gạt AUT
Cấu tạo của van bướm tay gạt AUT

Cách thức vận hành

Các loại van bướm nói chung được sử dụng để đóng, mở và điều tiết dòng chảy của chất lỏng, bằng cách thay đổi độ mở của cánh van (góc nghiêng của cánh van).

Đối với van bướm tay gạt AUT (model 3110H), chúng được điều khiển thông qua cơ cấu tay gạt, độ mở của cánh van được cố định nhờ vào cơ cấu “khóa mỏ vịt”.

Trong thiết kế mặc định, bộ phận cánh van và bộ phận tay gạt có cùng chiều với nhau. Vì vậy khi van đã lắp đặt hoàn tất trên đường ống, nếu ta quan sát thấy tay gạt có phương vuông góc với phương của đường ống, lúc này van đang ở vị trí đóng.

Để tiếng hành mở van, ta bóp khóa mỏ vịt để mở khóa và đồng thời quay tay gạt để góc độ thích hợp, nếu cần van mở hoàn toàn, ta quay tay gạt đến góc có chiều song song với đường ống, sau đó nhả cơ cấu mỏ vịt để cố định vị trí tay gạt.

Để van quay lại trạng thái đóng, thực hiện các thao tác tương tự với chiều quay ngược lại.

Van bướm tay gạt AUT được lắp đặt như thế nào?

Là một loại van kiểm soát chất lỏng van bướm tay gạt AUT, được lặp đặt lên đường ống dẫn lưu chất. Dựa trên kết cấu thân van, thiết bị sử dụng kiểu lắp kẹp để liên kết van với đường ống.

Kiểu lắp kẹp hay còn được gọi là wafer, nó cố định van với hệ thống đường ống nhờ vào lực ép của hai mặt bích đường ống, ép chặt vào phần gioăng cao su. Lực ép này phát sinh khi ta siết các chi tiết bu lông, được bắt xuyên qua hai mặt bích của hai đoạn đường ống.

Bên ngoài thân của van bướm được thiết kế các vấu kim loại, chúng có chức năng định vị sơ bộ van trong quá trình lắp đặt.

Kiểu lắp wafer mang lại khả năng tháo lắp dễ dàng và nhanh chóng, giảm lượng vật liệu chế tạo thân van, từ đó van có kết cấu nhỏ gọn và trọng lượng nhỏ hơn.

Đổi lại nó không phù hợp để lắp đặt cho những vị trí kết thúc đường ống, giới hạn đối với những hệ thống có áp suất và nhiệt độ cao.

Kiểu lắp wafer của van bướm
Kiểu lắp wafer của van bướm

Ứng dụng của van bướm tay gạt AUT

Xuất phát từ đặc điểm về cấu tạo, chức năng và nguyên lý hoạt động của van bướm, những thiết bị này phù hợp để sử dụng cho việc kiểm soát các loại chất lỏng, được ứng dụng trong nhiều lĩnh vực khác nhau, điều này cũng không ngoại lệ đối với van bướm tay gạt AUT.

Một vài ví dụ về ứng dụng thực tiễn, của van bướm vận hành tay gạt đến từ thương hiệu AUT, có thể kể đến như:

Kiểm soát nước sinh hoạt: Tại Việt Nam đã có rất nhiều dự án sử dụng van bướm AUT, trên các công trình đường ống để kiểm soát dòng nước, bao gồm chung cư, tòa nhà văn phòng, khu vực dân cư,…

Kiểm soát nước cho sản xuất nông nghiệp: Van được sử dụng trên hệ thống cung cấp nước cho cây trồng và vật nuôi, trong các nông trại có quy mô lớn.

Kiểm soát nước sử dụng cho sản xuất công nghiệp: Trong nhà máy sản xuất có quy mô lớn, yêu cầu một hệ thống cung cấp nước ổn định và bền bỉ, van bướm tay gạt AUT có khả năng đáp ứng tốt những yêu cầu đó.

Ứng dụng của van bướm tay gạt AUT
Ứng dụng của van bướm tay gạt AUT

Sản phẩm van bướm tay gạt AUT tại VIVA

Công Ty Cổ Phần Kỹ Thuật Và Thiết Bị Công Nghiệp VIVA, chúng tôi là đơn vị chuyên cung cấp các thiết bị van công nghiệp, sản phẩm van bướm tay gạt AUT được cung cấp với kích thước từ DN50 đến DN300.

Chúng tôi cam kết 100% hàng chính hãng, được cung cấp đầy đủ CO – CQ, kho hàng và trụ sở chính được đặt tại Hà Nội, nếu điều kiện cho phép chúng tôi rất hoan nghênh quý khách hàng có thể ghé qua, để chúng ta trao đổi cụ thể hơn về sản phẩm.

Trong trường hợp quý khách không thể qua trực tiếp kho hàng, có thể liên hệ với chúng tôi qua số điện thoại. Đội ngũ nhân viên kinh doanh luôn sẵn sàng để hỗ trợ bạn.

Xuất xứ

Thương hiệu

AUT
