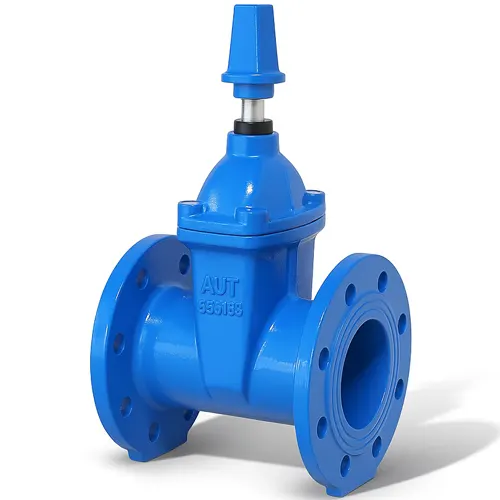

Van cổng gang ty chìm nắp chụp AUT

Mô tả

Cập nhật lần cuối ngày 06/11/2026 lúc 11:08 sáng

Van cổng nắp chụp AUT là model nắp chụp của van cổng AUT, mã FIG01, dải DN50–DN1200, tiêu chuẩn BS 5163, dùng cho đường cấp nước ngầm đô thị. Van thuộc kiểu ty chìm, vận hành bằng khóa T qua hộp van trên mặt đường thay cho tay quay.

Thông số kỹ thuật van cổng nắp chụp AUT

Thông số	Giá trị
Thương hiệu	AUT (Malaysia), nhà sản xuất GPRO Valve Sdn Bhd
Mã hãng	FIG01
Kiểu van	Van cổng ty chìm nắp chụp (cap top)
Vật liệu thân	Gang
Tiêu chuẩn	BS 5163
Dải kích thước	DN50 – DN1200
Ứng dụng	Cấp nước ngầm đô thị
Vật liệu nêm, ty, gioăng; cấp áp	Theo catalogue hãng, Van nước Việt Nam gửi kèm khi báo giá

Thông số tham khảo từ nhà nhập khẩu AUT tại Việt Nam (autvalve.com.vn). Cách lắp hộp van và chọn khóa T xem tại van cổng nắp chụp ty chìm.

Ty chìm nghĩa là ty chỉ quay tại chỗ, nêm di chuyển trên ren bên trong thân. Van không có phần nào nhô lên khi mở, nên chôn được dưới đất và đặt trong hố nhỏ. Đầu vuông ở đỉnh ty nhận lực xoắn từ khóa T, vì vậy kích thước đầu vuông phải khớp với khóa của đơn vị quản lý mạng lưới.

Tiêu chuẩn BS 5163 áp dụng cho van cổng cấp nước đóng bằng nêm đàn hồi; thân kín khít khi nêm ép vào lòng van và đáy lòng van phẳng, không đọng cặn. Cấp áp của từng cỡ theo catalogue hãng.

Vật liệu và môi chất phù hợp

Thân gang chịu lực ép của đất và áp nước tốt, nhưng bị ăn mòn từ ngoài nếu lớp phủ bảo vệ bong. Môi chất là nước sạch, nên gioăng và nêm cao su phù hợp với điều kiện này; ngoài ra cần chú ý cặn rắn, vì cát và mạt kim loại lọt vào rãnh nêm làm xước bề mặt cao su và gây rò khi đóng. Nước có dầu, dung môi hoặc hóa chất mạnh làm hỏng cao su; không dùng cho các môi chất này.

• Dùng được: nước sạch cấp đô thị, nước thô đã xử lý, đường ống cấp nước chôn ngầm.
• Không nên dùng: hơi nước, dầu và dung môi, hóa chất đậm đặc, bùn đặc hoặc nước nhiều cát; van cổng cũng không dùng để tiết lưu.

Phiên bản khác cùng dòng

Van đặt trong nhà trạm cần thao tác tay dùng bản tay quay ty chìm. Bản này có tay quay ở đỉnh, chiều cao thấp hơn van ty nổi và không cần khóa T.

Hai bản cùng dải DN50–DN1200 và cùng ty chìm, khác ở đầu vận hành: nắp chụp cho van chôn, tay quay cho van đặt trong nhà.

So sánh với model tương đương

Model nắp chụp tương đương của Shinyi là Shinyi GVCX. Cả hai cùng kiểu ty chìm nắp chụp; so sánh vật liệu nêm, ty và gioăng trên catalogue từng hãng.

Tiêu chí	AUT FIG01	Shinyi GVCX
Xuất xứ	Malaysia	Theo catalogue Shinyi
Kiểu ty	Ty chìm nắp chụp	Ty chìm nắp chụp
Tiêu chuẩn	BS 5163	Theo catalogue Shinyi
Dải DN	DN50 – DN1200	Theo catalogue Shinyi

Lắp đặt và bảo trì

• Dùng ống nối dài và hộp van có độ dài khớp với độ sâu chôn, đầu khóa T phải chạm tới đầu vuông.
• Siết bulong bích theo thứ tự chéo, tăng lực dần, và lót đất cát đầm đều quanh thân.
• Không dùng để tiết lưu; chỉ mở hết hoặc đóng hết.
• Đóng mở chậm trên cỡ lớn để giảm búa nước.
• Mở đóng đủ hành trình mỗi 6–12 tháng vì van chôn ngầm ít thao tác dễ kẹt.
• Làm sạch hộp van, thoát nước, kiểm tra đầu vuông không mòn.

Câu hỏi thường gặp

Nắp chụp trên van ty chìm dùng để làm gì?

Nắp chụp (cap top) là đầu ty hình vuông ở đỉnh van. Khóa T đưa từ mặt đất qua ống nối dài và hộp van khớp vào đầu vuông này để mở đóng van chôn ngầm mà không cần đào. Vì vậy van không có tay quay.

Chiều quay đóng và số vòng quay là bao nhiêu?

Van cổng cấp nước theo BS 5163 thường đóng theo chiều kim đồng hồ, nhưng cần xác nhận khi đặt. Số vòng từ mở hết đến đóng hết tăng theo DN; cỡ lớn cần nhiều vòng, nên thao tác chậm và dùng khóa T có tay đòn phù hợp. Thông số này lấy từ catalogue hãng.

Chôn ngầm có cần bảo vệ thêm cho thân van không?

Có. Gang chôn trong đất ẩm bị ăn mòn từ ngoài, nên cần lớp sơn hoặc bọc bảo vệ theo thiết kế đường ống, và hộp van phải thoát nước, không để bùn tràn vào đầu ty. Kiểm tra định kỳ để đảm bảo khóa T vẫn khớp vào đầu vuông.
