Van cổng Z41H-16C

Original price was: 500.000 ₫.Current price is: 450.000 ₫.

(1 đánh giá của khách hàng)
Tình trạng: Còn hàng
Bảo hành: 12 tháng
GTIN: 8931542938105 Mã: 93810 Danh mục:

Cập nhật lần cuối ngày 07/12/2023 lúc 01:42 chiều

Thông số kỹ thuật van cổng Z41H-16C

  • Model: Z41H-16C.
  • Vật liệu cấu tạo: Thép carbon (WCB).
  • Kích thước kết nối: DN15 – DN500…
  • Kiểu kết nối: Kết nối mặt bích.
  • Áp suất làm việc: PN16
  • Kiểu điều khiển: Tay quay.
  • Thiết kế: Ty nổi.
  • Nhiệt độ làm việc: Dưới 400 độ C.
  • Ứng dụng: Nước, hơi, dầu…

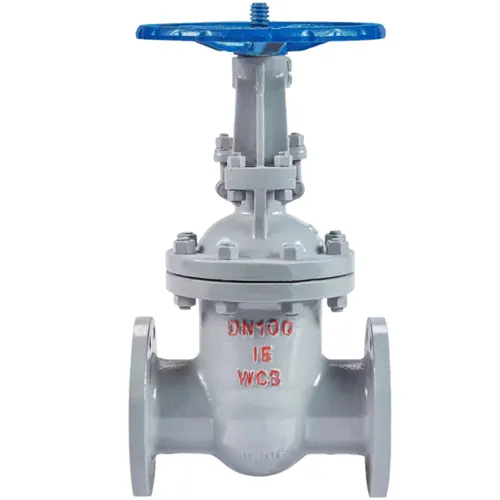

Van cổng Z41H-16C
Van cổng Z41H-16C

Thông tin chi tiết

Thông tin vật liệu cấu tạo van cổng Z41H-16C

Bộ phận Vật liệu cấu tạo
Thân van/ nắp van WCB
Đĩa van WCB, Inox
Trục van Thép carbon, Inox
Tay quay Hợp kim, thép

Thông số hoạt động van cổng Z41H-16C

Model Áp suất làm việc (Mpa) Nhiệt độ làm việc (độ C) Ứng dụng
Z41H-16C 1.6Mpa -29 – 425 độ C Nước, hơi, dầu
Z41H-25C 2.5Mpa -29 – 425 độ C Nước, hơi, dầu
Z41H-40C 4.0Mpa -29 – 425 độ C Nước, hơi, dầu

Thông số kích thước van cổng Z41H-16C

Kích thước van cổng Z41H-16C
Kích thước van cổng Z41H-16C
Model Kích thước (mm) Thông số (mm)
L D D1 D2 b-f Z x d H D0
Z41H-16C 40 200 150 110 84 18-2 4-18 305 200
50 250 165 125 99 20-2 4-18 328 200
65 270 185 145 118 22-2 4-18 348 240
80 280 200 160 132 24-2 8-18 380 240
100 300 220 180 156 22-2 8-18 435 280
125 325 250 210 184 22-2 8-18 527 280
150 350 285 240 211 24-2 8-22 599 320
200 400 340 295 266 24-2 12-22 722 360
250 450 405 355 319 26-2 12-26 905 400
300 500 460 410 370 28-2 12-26 1070 450
350 550 520 470 429 30-2 16-26 1178 500
400 600 580 525 480 32-2 16-30 1321 560
450 650 640 585 545 40-4 20-30 1441 640
500 700 705 650 608 44-4 20-34 1601 720
600 800 840 770 718 48-5 20-41 1961 800

Mô tả sản phẩm van cổng Z41H-16C

  • Sử dụng thép carbon trong chế tạo, độ bền, mạnh mẽ tuyệt vời: Thép carbon được sử dụng trong chế tạo thân van, nắp van. Vật liệu này cho khả năng chịu nhiệt cao, chịu áp cao rất tốt. Độ bền tuyệt vời, ít bị ảnh hưởng bởi lực tác động từ bên ngoài. Vật liệu thép carbon là một lựa chọn tuyệt vời cho các ứng dụng công nghiệp nặng, ứng dụng nhiệt cao, áp cao nhưng yêu cầu không có tính ăn mòn.
  • Cơ chế vận hành tay quay đơn giản: Vận hành bằng tay thông qua bộ phận tay quay gắn trên đầu van. Điều này mang lại khả năng kiểm soát chính xác không sử dụng năng lượng điện hoặc khí nén, nhờ vậy không cần phải phức tạp quá trình lắp đặt.
  • Kết nối mặt bích cho khả năng tháo rời: Kết nối đặc trưng của van cổng Z41H-16C là kết nối mặt bích, kết nối này cho phép lắp đặt dễ dàng và tháo rời dễ dàng.
  • Cho phép sử dụng với ứng dụng áp suất cao lên đến PN16: Nhờ vào thiết kế của van cũng như vật liệu chất lượng, khả năng chịu áp của dạng van này lên đến PN16, có nghĩa là van có thể làm việc tốt trong điều kiện áp suất cao lên đến 16bar (16 kgf/cm2, 1.6 Mpa).
  • Nhiệt độ làm việc tối đa cho phép lên đến 495 độ C: Một điều mà ít dòng van nào có được là nhiệt độ làm việc các van này có thể lên dến 495 độ C. Nhờ vào thiết kế tối giản của van và vật liệu cho phép chịu nhiệt cao. Van cổng Z41H-16C có thể sử dụng với các ứng dụng có tính chất khắc nghiệt.
  • Đa dạng lựa chọn với kích thước thông dụng: Nhằm tương thích với nhiều kích thước ống, van được sản xuất với nhiều kích thước khác nhau. Kích thước có sẵn từ DN40 đến DN600, các kích thước nhỏ hơn đến DN15, các kích thước lớn hơn đến DN1000.
  • Hỗ trợ sử dụng với nước, hơi, dầu: Van cổng cấu tạo từ thép carbon tương thích với các loại lưu chất nước, hơi, dầu…không phù hợp với các lưu chất có tính ăn mòn. Cân nhắc tính tương thích của van để xem xét lựa chọn van với ứng dụng phù hợp.
  • Cơ chế đơn giản, bảo dưỡng, bảo trì dễ dàng: Cơ chế hoạt động của van dựa vào việc điều khiển một đĩa van trong thân di chuyển lên xuống, điều khiển chặn cửa van hoặc mở cửa van để lưu thông dòng chất qua van. Thiết kế cơ chế đơn giản cho phép bảo dưỡng, bảo trì dễ dàng.
  • Thể hiện thông số trên thân, dễ dàng xác định loại van: Các sản phẩm được đúc nổi các thông số trên thân van, thường có các thông số đó là kích thước, áp suất làm việc, vật liệu cấu tạo…
  • Sản xuất theo tiêu chuẩn quốc tế, độ chính xác tuyệt đối: Sản xuất theo tiêu chuẩn BS, ANSI…. điều này đảm bảo độ chính xác và tính đồng nhất cho toàn bộ sản phẩm. Việc thay thế các sản phẩm sau này cũng đơn giản hơn.
  • Ấn tượng với thiết kế tối giản: Thiết kế cực kì tối giản, tiết kiệm không gian, tiết kiệm diện tích. Mang lại nhiều ưu điểm trong việc vận chuyển, lắp đặt, vận hành, bảo dưỡng và bảo trì van.
  • Khả năng đóng ngắt chính xác tuyệt đối, độ kín cao: Điều chỉnh đóng ngắt bằng cách điều chỉnh đĩa van. Đĩa van thường được bọc cao su, cho phép đóng kín, chặn hoàn toàn dòng chất qua van, không bị rò rỉ.
  • Giá cả rẻ là một lợi thế: Giá thành các van này được đánh giá là rẻ hơn so với các sản phẩm khác trên thị trường.
Mô tả van cổng Z41H-16C
Mô tả van cổng Z41H-16C

Cơ sở lựa chọn van cổng Z41H-16C

  • Các đặc tính môi trường làm việc: Các đặc tính như nhiệt độ, áp suất, lưu chất sử dụng. Điều này để đảm bảo rằng van đã lựa chọn tương thích với ứng dụng.
  • Kích thước lắp đặt: Xác định kích thước đường ống để lựa chọn kích thước của van cho phù hợp. Việc xác định kích thước rất quan trọng, để đảm bảo rằng van với đường ống kích thước tương đương, việc lắp đặt diễn ra chính xác, nhanh chóng.
  • Xác định kiểu vận hành yêu cầu: Kiểu vận hành của van cổng Z41H-16C là kiểu vận hành tay quay. Xem xét kiểu vận hành tay quay liệu có phù hợp với yêu cầu của ứng dụng hay không trước khi đưa ra quyết định lựa chọn.
  • Cân nhắc về đặc tính chất lỏng: Xem xét về đặc tính của lưu chất ứng dụng, đặc tính dòng chảy, đặc điểm ăn mòn, khả năng xả để lựa chọn van với vật liệu cấu tạo phù hợp. Lưu ý đặc điểm vật liệu thép carbon cấu tạo van cổng Z41H-16C trước khi chọn van.
Sản phẩm van cổng Z41H-16C
Sản phẩm van cổng Z41H-16C

Có thể bạn quan tâm: Van cổng Z41H-40P

Thương hiệu

BaoDing

Xuất xứ
