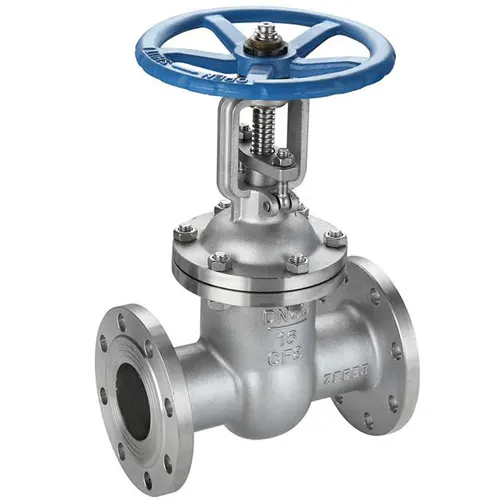

Van cổng Z41H-40P

Cập nhật lần cuối ngày 26/04/2024 lúc 11:11 chiều

Thông số kỹ thuật van cổng Z41H-40P

• Model: Z41H-40P
• Vật liệu cấu tạo: Inox 201, inox 304, inox 316.
• Kích thước kết nối: DN15 – DN1000.
• Kiểu kết nối: Kết nối mặt bích.
• Khả năng chịu áp: PN40 (40kgf/cm2, 4.0Mpa).
• Khả năng chịu nhiệt: <425 độ C.
• Kiểu vận hành: Vận hành tay quay.
• Ứng dụng: Nước, khí, hơi, dầu…

Đặc trưng nổi bật của van cổng Z41H-40P

1.Chất lượng đã được kiểm định:

Vật liệu inox cao cấp được lựa chọn trong sản xuất, chế tạo van cổng Z41H-40P giúp tăng độ bền và khả năng chống ăn mòn cho van.

Bên cạnh đó, sản phẩm này cũng được kiểm định rất kỹ càng trong từng khâu, quy trình đảm bảo tiêu chuẩn chất lượng.

2. Thiết kế hiện đại, cải thiện tính năng:

Thiết kế van cổng Z41H-40P hoàn toàn mới, hiện đại, nhỏ gọn hơn mà vẫn đáp ứng tuân thủ tiêu chuẩn kĩ thuật, tiêu chuẩn chất lượng.

Thiết kế mới cải thiện khả năng hoạt động, khả năng điều khiển và linh hoạt hơn trong việc sử dụng, vận hành hệ thống.

3. An toàn và tiết kiệm năng lượng:

Thiết kế đảm bảo tuân thủ tiêu chuẩn an toàn, các chi tiết hoàn toàn chính xác, độ kín đáng tin cậy, khả năng chống rò rỉ, đóng ngắt chặt chẽ mà vẫn đóng mở rất dễ dàng.

Vận hành bằng tay quay, không sử dụng năng lượng điện để điều khiển, vì vậy giúp tiết kiệm năng lượng. Đây cũng có thể là một điểm mạnh, giúp tiết kiệm chi phí, giảm phần kinh phí cung cấp cho việc vận hành.

4. Tính ứng dụng đa dạng:

Thiết kế tối ưu, vật liệu chất lượng cho phép ứng dụng phù hợp, hiệu quả trong điều kiện môi trường khắc nghiệt. Đảm bảo tương thích với nhiều ứng dụng có tính chất khác nhau.

Khả năng điều chỉnh lưu chất có tính chất ăn mòn liên quan đến axit, muối, kiềm, bazo… ứng dụng áp suất cao lên đến 40bar, nhiệt độ làm việc trong khoảng 425 độ C.

Nhờ vậy, van cho phép tương thích tại đa dạng ứng dụng, tại các quy trình công nghiệp nặng, công nghiệp nhẹ, quy trình sản xuất, nhà máy, công trình nước…

5. Đạt chứng nhận chất lượng:

Sản xuất theo tiêu chuẩn quốc tế và đạt được các chứng nhận tiêu chuẩn quốc tế về chất lượng, an toàn, vật liệu…tạo niềm tin với khách hàng, khách hàng tin tưởng lựa chọn.

Chức năng và ứng dụng của van cổng Z41H-40P

Van cổng Z41H-40P là một loại van cổng, một loại van công nghiệp, van điều khiển được lắp đặt trên hệ thống đường ống dẫn các loại lưu chất. Van cổng được đặt trên hệ thống nhằm mục đích chính là để kiểm soát lưu chất lưu thông trong đường ống này. Chúng cho phép điều khiển chặn lưu chất, cách ly lưu chất ở một phía hoặc điều khiển lưu thông lưu chất trong hệ thống.

Model van cổng Z41H-40P là van cổng áp cao, vì vậy sản phẩm này được sử dụng rộng rãi trong công nghiệp hơn. Ví dụ về một số ứng dụng của van cổng Z41H-40P đó là:

• Ứng dụng trong công nghiệp dầu khí.
• Ứng dụng trong hệ thống đường ống hơi nước.
• Ứng dụng trong công nghiệp hóa dầu, nhà máy hóa dầu.
• Ứng dụng trong công nghiệp nhiệt điện.
• Ứng dụng trong công nghiệp luyện kim, nhà máy luyện kim, sắt, thép.

Hướng dẫn bảo quản, lắp đặt, sử dụng, bảo dưỡng, bảo trì van cổng Z41H-40P

Để đảm bảo chất lượng cho van, tuổi thọ cho van, hiệu suất hoạt động cho van tốt nhất. Khách hàng vui lòng tham khảo hướng dẫn bảo quản, lắp đặt, sử dụng, bảo dưỡng và bảo trì van cổng Z41H-40P dưới đây:

Điều kiện bảo quản:

• Nếu như bạn mua van về, nhưng chưa cần lắp đặt ngay, hoặc mua để trữ kho thì cần phải lưu ý về vấn đề bảo quản như sau:
• Van cổng khi đến tay khách hàng đã được bọc cẩn thận và có nắp bịt mặt bích. Bạn không nên tháo bọc và nắp bịt cho đến khi lắp đặt chúng lên hệ thống. Các chi tiết này nhằm bảo vệ van khỏi các tác nhân bên ngoài gây xước, va đập ảnh hưởng đến van, nắp bịt ngăn bụi, tạp chất vào trong van, các chi tiết trong van có thể ảnh hưởng đến việc làm kín của van hoặc rò rỉ.
• Bảo quản trong điều kiện thoáng mát, hạn chế tuyệt đối không gian ẩm ướt, nếu có thể nên kê, đặt van trên cao, tránh tiếp xúc trực tiếp với mặt đất.

Hướng dẫn lắp đặt và một số lưu ý khi lắp đặt:

1. Van cổng Z41H-40P lắp đặt khá dễ dàng, không quy định quá nhiều, là van 2 chiều, có thể tùy ý lắp đặt theo 2 hướng. Van nên được lắp đặt trên ống ngang, bộ phận tay quay hướng lên trên, phục vụ cho việc tiếp cận điều khiển dễ dàng.
2. Xem xét toàn bộ bên ngoài của van. Đảm bảo rằng van không có bất kì bất thường nào như nứt vỡ, móp méo có thể do quá trình vận chuyển, bảo quản không chính xác.
3. Hoàn thành tất cả các công việc trước khi lắp đặt van như đo lường, cắt ống, hàn bích. Đảm bảo rằng bích đã nguội, không có bavia gây ảnh hưởng đến độ kín của kết nối.
4. Làm sạch ống, bích, van loại bỏ các tạp chất còn sót lại, có thể sẽ cần phải rửa bằng chất tẩy rửa nhẹ.
5. Căn chỉnh van trên hệ thống, đảm bảo không có sự cong vênh so với mặt bích. Căn chỉnh chính xác, nếu van quá nặng, cần hỗ trợ giảm tải bằng các giá đỡ. Cần căn chỉnh vị trí của van, thêm gioăng làm kín sao cho có đủ không gian để trượt van vào và ra.
6. Khi đã xác định căn chỉnh chính xác, tiến hành luồn các bu lông vào bích. Luồn bu lông từ dưới lên trên để bu lông có thể giữ van đứng vững trên ống.
7. Siết chặt bu lông, căn chỉnh lực đều với tất cả các bu lông. Siết theo sơ đồ chéo và siết từ từ, dần dần phân bố lực đều lên các bu lông đến khi tất cả các bu lông được siết chặt. Lưu ý không siết chặt từng bu lông một có thể gây ứng suất là biến dạng, nứt vỡ bích.
8. Sau khi hoàn tất quá trình lắp đặt, điều khiển tay quay điều chỉnh van nhiều lần để chắc chắn rằng van lắp đặt chắc chắn, không bị dịch chuyển. Đồng thời để kiểm tra xem việc điều khiển có trơn tru, có bị kẹt không.

Lưu ý khi sử dụng

• Không sử dụng van cổng Z41H-40P với áp suất dòng chất cao hơn áp suất làm việc định mức.
• Khi vận hành, không sử dụng momen xoắn quá mức có thể làm hỏng các chi tiết ở bên trong van.
• Nêu vận hành khó khăn, khi điều khiển bị cứng, bị nghẹt thì nên xem xét xác định xem trong van có bị vướng tạp chất, hãy loại bỏ sớm nhất có thể.

Hướng dẫn bảo dưỡng, bảo trì

• Để đảm bảo tuổi thọ của van, quy trình bảo dưỡng, bảo trì nên được thực hiện theo định kì ít nhất một tháng một lần.
• Ngắt hệ thống trước khi tiến hành bảo dưỡng, bảo trì.
• Tiến hành tháo rời van khỏi hệ thống, quy trình tháo rời van ngược với quy trình lắp đặt van.
• Xem xét, đánh giá các bộ phận của van, nếu không hư hỏng tiến hành vệ sinh và lắp đặt lại lên đường ống.
