Bẫy hơi thùng ngược

190.000

(1 đánh giá của khách hàng)
Tình trạng:
Bảo hành:
GTIN: 8931542927888 Mã: 92788 Danh mục: ,

Cập nhật lần cuối ngày 09/03/2023 lúc 11:53 sáng

Khái quát về sản phẩm bẫy hơi thùng ngược

Thiết bị bẫy hơi thùng ngược được biết đến với tên gọi là bẫy hơi cốc phao, thiết bị này được sử dụng trong nhiều hệ thống đường ống hơi nóng, những hệ thống làm việc mà lưu chất có độ ẩm cao, với mục đích tách riêng được phần chất lỏng ngưng tụ ra khỏi hệ thống làm việc.

Sản phẩm được chế tạo từ nhiều loại vật liệu khác nhau, có thể kể đến như các loại inox, thép, gang,… Việc lựa chọn vật liệu để chế tạo những thiết bị này, được nhà sản xuất nghiên cứu, cân bằng giữa tính kỹ thuật và tính kinh tế.

Với cấu tạo đơn giản, hoạt động tin cậy, (tất nhiên thiết bị không thể loại bỏ hoàn toàn hơi nước trong hệ thống), sản phẩm này luôn là giải pháp tối ưu, mỗi khi cần giải quyết vấn đề tách nước ngưng tụ trong hệ thống kỹ thuật, là một trong những dòng sản phẩm bẫy hơi được sử dụng phổ biến.

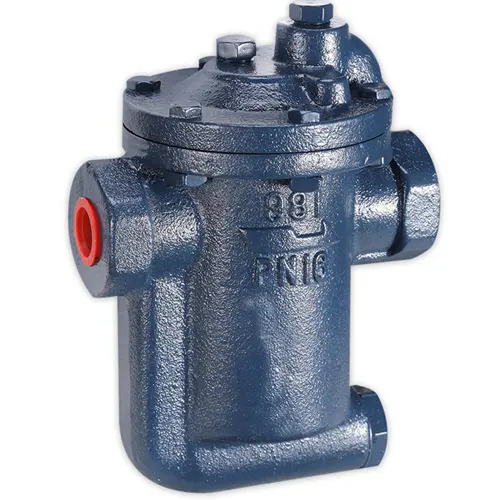

Bẫy hơi thùng ngược
Bẫy hơi thùng ngược

Xem thêm:

-46%
63.000
-6%
130.000
-28%
210.000
-20%
160.000
-5%
190.000

Thông số kỹ thuật của bẫy hơi thùng ngược

Dòng sản phẩm bẫy hơi thùng ngược, được nhập khẩu từ nhiều đơn vị sản xuất khác nhau, với đa dạng chủng loại, nên thông số kỹ thuật sẽ có sự dao động nhất định, để biết được thông số cụ thể của từng sản phẩm, bạn có thể liên hệ trực tiếp với chúng tôi để được tư vấn cụ thể hơn.

Dưới đây là phần thông số cơ bản của các thiết bị bẫy hơi thùng ngược, mà mình tổng hợp lại, bạn có thể tham khảo qua để có cái nhìn tổng quát hơn về sản phẩm.

  • Kích thước cổng nối: DN15 đến DN100
  • Vật liệu chế tạo thân bẫy hơi: Thép, gang, inox,…
  • Kiểu lắp thiết bị: Lắp ren ,lắp bích
  • Nhiệt độ bên trong hệ thống lắp đặt: 0 độ C đến 300 độ C
  • Áp suất làm việc bên trong hệ thống lắp đặt: PN10, PN16,…
  • Đơn vị sản xuất: Yoshitake, Samyang, YNV,…
  • Nhập khẩu từ: Nhật Bản, Đài Loan, Trung Quốc, Đức,…
  • Áp dụng bảo hành: Trong vòng 12 tháng kể từ khi nhận hàng.
Thông số kỹ thuật của thiết bị
Thông số kỹ thuật của thiết bị

Cấu tạo và cách thức hoạt động của bẫy hơi thùng ngược

Cấu tạo

Bẫy hơi thùng ngược có cấu tạo khá đơn giản, ngoại trừ các chi tiết có thể dễ dàng nhận thấy từ bên ngoài như: thân, nắp, bu lông, cửa vào, cửa ra,…

Các bộ phận và chi tiết bên trong gồm có:

Thùng ngược(thùng phao): Chi tiết được chế tạo từ thép không gỉ, có khả năng chống ăn mòn bởi hóa chất, chống oxy hóa, chống mài mòn (do trong quá trình là việc thùng phao, sẽ liên tục chuyển động lên xuống bên trong bẫy hơi). Chi tiết này được liên kết với với van đóng mở miệng thoát nước ngưng, thông qua chi tiết cánh tay đòn.

Van kiểm soát quá trình xả nước ngưng: van có kích thước rất nhỏ được chế tạo từ thép không gỉ, hoạt động đóng mở phụ thuộc vào vị trí lên cao hoặc xuống thấp của thùng phao.

Miệng xả nước, được nối thông với của ra.

Cấu tạo của cơ bản bẫy hơi thùng phao
Cấu tạo của cơ bản bẫy hơi thùng phao

Cách thức hoạt động của bẫy hơi thùng ngược

Bẫy hơi cơ học kiểu thùng ngược, hoạt động dựa vào các nguyên tắc vật lý cơ bản thông qua các chi tiết liên kết và các chi tiết truyền động, để điều khiển hoạt động đóng mở của van xả nước.

Toàn bộ quá trình làm việc của van diễn ra như sau.

Đâu tiên lượng nước ngưng tụ sẽ được chảy vào bẫy hơi, đồng thời với thiết kế đặc biệt một lượng nhỏ hơi cũng được đưa vào trong thùng phao, ở đáy thùng có một lỗ thoát khí nhỏ nhằm kiểm soát thể tích choán chỗ của không khí.

Lượng nước ngưng tụ càng nhiều thể tích không khí bên trong thùng phao ngược càng giảm đi, đến một mực nước nhất định thùng phao sẽ chìm xuống, thông qua cánh tay đòn van xả được mở, nước ngưng được áp suất trong hệ thống đẩy ra bên ngoài.

Mực nước bên trong bẫy hơi giảm đồng nghĩa với thể tích choán chỗ của khí nén tăng lên, làm cho thùng phao nối lên cao, van xả nước được đóng lại, kết thúc một chu trình làm việc.

Trong suốt quá trình hệ thống làm việc các chu trình này sẽ xảy ra liên tục và nối tiếp nhau.

Cách thức hoạt động của thiết bị
Cách thức hoạt động của thiết bị

Viva đơn vị chuyên cung cấp các loại bẫy hơi thùng ngược

Sản phẩm bẫy hơi thùng ngược, được Công Ty Cổ Phần Kỹ Thuật Và Thiết Bị Công Nghiệp VIVA, cung cấp với nhiều chủng loại và kiểu lắp đặt khác nhau, với kích thước sản phẩm phổ biến từ DN15 đến DN100. Sau đây là một số sản phẩm điển hình tại Viva.

Bẫy hơi thùng ngược thân gang

Sản phẩm có bộ phận thân van được chế tạo từ gang, loại vật liệu này có đặc tính giá thành rẻ, khả năng chịu nhiệt độ và áp lực ở mức trung bình, khá dễ gia công.

Có nhiều loại gang khác nhau, được sử dụng để chế tạo các thiết bị bẫy hơi thùng ngược thân gang, nên tính chất của thiết bị phụ thuộc rất nhiều và tính chất của những loại vật liệu đó. Ngoài bộ phận thân, thì những chi tiết như, thùng ngược, van xả nước ngưng, cánh tay đòn của thiết bị vẫn được chế tạo từ inox.

Bẫy hơi thùng ngược thân gang
Bẫy hơi thùng ngược thân gang

Bẫy hơi thùng ngược thân inox

Phần lớn các chi tiết của thiết bị này được chế tạo từ inox, từ bộ phận thân và nắp của bẫy hơi đến các bộ phận bên trong.

Như bạn đã  biết inox hay còn được biết đến với cái tên là thép không gỉ, điều này đã phần nào thể hiện, những tính chất đặc biệt của loại vật liệu này.

Không chỉ có khả năng chống ăn mòn tốt, loại vật liệu này có khả năng chịu áp lực và nhiệt độ rất tốt.

Thiết bị bẫy hơi thùng ngược inox rất bền bỉ, có khả năng làm việc trong những hệ yêu cầu khả năng chống ăn mòn hóa học, đồng thời có khả năng chịu được nhiệt độ và áp suất cao.

Đổi lại những ưu điểm trên thì dòng sản phẩm này có giá thành khá cao.

Bẫy hơi thùng ngược thân inox
Bẫy hơi thùng ngược thân inox

Bẫy hơi thùng ngược thân thép

Bẫy hơi thùng ngược thân thép, là thiết bị  có bộ phận thân được chế tạo từ thép các bon.

Loại vật liệu có khả năng chịu được áp suất và nhiệt độ cao, nếu so sánh với vật liệu gang, thì thép có cơ tính tốt hơn. Tuy nhiên do khả năng chống ăn mòn hóa học thấp, và dễ bị oxy hóa, dòng sản phẩm này được sơn phủ một lớp epoxy.

Bẫy hơi thùng ngược thân thép
Bẫy hơi thùng ngược thân thép

Ứng dụng của bẫy hơi thùng ngược

Trong nhiều loại máy móc thiết bị, đặc biệt là những hệ thống nồi hơi, hiện tượng ngưng tụ nước bên trong, sau một thời gian sử dụng là điều không thể tránh khỏi, để đảm bảo khả năng làm việc ổn định, và bền bỉ, ta cần phải có biện pháp, đưa lượng nước ngưng tụ bên trong ra khỏi hệ thống.

Các thiết bị bẫy hơi thùng ngược, được sử dụng để tách nước và đưa ra bên ngoài, với chi phí đầu tư thấp.

Thiết bị được sử dụng trong nhiều hệ đường ống, công trình, thiết bị như:

  • Đường ống phân phối khí nén, hơi nóng trong công nghiệp.
  • Các thiết bị bình tích áp, thiết bị nồi hơi.
  • Sử dụng cho các hệ thống sưởi, hệ thống sấy sử dụng nhiệt lượng từ quá trình đun sôi nước.
Ứng dụng của sản phẩm
Ứng dụng của sản phẩm

Xem thêm sản phẩm: Bẫy hơi đồng tiền

Thương hiệu

Yoshitake

Xuất xứ

1 đánh giá cho Bẫy hơi thùng ngược

  1. Avatar of Hùng

    Hùng (xác minh chủ tài khoản)

    Bẫy hơi làm việc rất tốt, lắp đặt rất dễ dàng.
