Bẫy hơi nhiệt tĩnh là gì?

Bẫy hơi nhiệt tĩnh có tên tiếng anh là “Thermostatic Steam Traps”, là dòng bẫy hơi hoạt động dựa trên nguyên lý giãn nở vì nhiệt của các loại vật chất. Chức năng của thiết bị này là tách nước ngưng tụ bên trong các hệ thống làm việc, nhằm đảm bảo khả năng làm việc ổn định nhất của toàn bộ hệ thống. Vậy nên thiết bị này được sử dụng phổ biến nhất trong các hệ thống nồi hơi.

Với dòng sản phẩm này, một số thiết bị được thiết kế để làm việc trong một phạm vi nhiệt độ nhất định, số khác có thể điều chỉnh được nhiệt độ xả nước, nên căn cứ theo nhu cầu và điều kiện làm việc, để có thể lựa chọn được cho mình sản phẩm phù hợp nhất.

Để có thể thực hiện được việc đóng hoặc mở của thiết bị này, bên trong chúng thường được thiết kế các “các mảng lưỡng kim” hoặc “một ống xếp được thiết kế đặc biệt”, chúng ta sẽ tìm hiểu kỹ hơn ở phần cấu tạo.

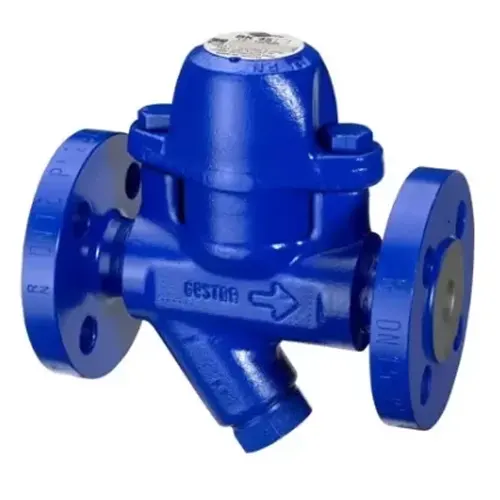

Bẫy hơi nhiệt tĩnh
Bẫy hơi nhiệt tĩnh

Xem thêm:

-46%
63.000
-6%
130.000
-28%
210.000
-20%
160.000
-5%
190.000

Thông số kỹ thuật của bẫy hơi nhiệt tĩnh

Do chủng loại của dòng sản phẩm này khá đa dạng, các thông số kỹ thuật của thiết bị có nhiều giá trị khác nhau, nên sau đây mình sẽ tổng hợp một vài thông số cơ bản nhất của các thiết bi bẫy hơi nhiệt tĩnh, để giúp khách hàng có thể tìm kiếm sản phẩm một cách dễ dàng và nhanh chóng nhất.

  • Dòng sản phẩm: Bẫy hơi nhiệt tĩnh
  • Lựa chọn về vật liệu chế tạo: Inox, thép, đồng thau
  • Kích thước đầu nối ống: DN15 đến DN80
  • Nhiệt độ làm việc cho phép: Lên đến 400 độ C
  • Áp suất làm việc cho phép: PN16, PN25, PN40,…
  • Kiểu lắp đặt thiết bị với hệ thống: Lắp ren hoặc lắp bích
  • Tiêu chuẩn thiết kế của bích bẫy hơi: JIS, ANSI, BS,…
  • Thương hiệu của thiết bị: TLV, Samyang, Yoshitake,…
  • Nguồn gốc xuất xứ của bẫy hơi nhiệt tĩnh: Đài Loan, Nhật Bản, Trung Quốc,…
  • Giao hàng: VIVA hỗ trợ giao hàng trên phạm vi toàn quốc
  • Thời hạn bảo hành sản phẩm: Trong vòng 18 tháng.
Hình ảnh minh họa thông số kỹ thuật bẫy hơi nhiệt tĩnh
Hình ảnh minh họa thông số kỹ thuật bẫy hơi nhiệt tĩnh

Cấu tạo và cách làm việc của bẫy hơi nhiệt tĩnh

Cấu tạo của bẫy hơi nhiệt tĩnh

Bẫy hơi nhiệt tĩnh được cấu tạo từ các bộ phận chính sau:

  • Bộ phận thân: Thân của thiết bị được chế tạo từ hai phần chính là phần thân và phần nắp, ngoài ra để hai chi tiết này liên kết được với nhau, cần đến các chi tiết bu lông liên kết.
  • Thân của các thiết bị bẫy hơi nhiệt tĩnh đa số được chế tạo từ inox hoặc thép cacbon.
  • Các mảnh lưỡng kim: Gồm nhiều mảnh kim loại được liên kết và xếp chồng lên nhau,
  • Đặc biệt các mảnh kim loại này, được lựa chọn từ hai loại kim loại có độ giản nở vì nhiệt khác nhau.
  • Trục: Là một trục inox một đầu được nối với các mảnh lưỡng kim, đầu còn lại được nối với đĩa van. Khi mà các mảnh lưỡng kim có sự giãn nở do nhiệt độ thay đổi, thông qua đĩa van thiết bị sẽ đóng lại hoặc mở ra.
  • Lưới lọc (sàng): Sàng inox chi tiết có nhiệm vụ ngăn không cho tạp chất đi vào trong thiết bị
Cấu tạo của bẫy hơi nhiệt tĩnh
Cấu tạo của bẫy hơi nhiệt tĩnh

Cách mà thiết bị bẫy hơi nhiệt tĩnh làm việc

Hoạt động đóng mở diễn ra theo tính chu kỳ của thiết bị, nhằm đảm bảo nước ngưng tụ được đưa ra khỏi hệ thống mức tổn thất hơi nhỏ nhất có thể. Vậy nên hơi nước đọng lại được giữ bên trong bẫy hơi nhiệt tĩnh, khi nước đủ nhiều thiết bị sẽ mở van nước và cả hơi qua được đi ra khỏi hệ thống, khi đã hết nước thiết bị sẽ đóng lại.

 Quá trình đóng: Như hình ảnh bên dưới ta có thể dễ dàng nhận thấy, trong quá trình làm việc, dòng hơi nóng chảy vào bẫy hơi, là cho các đĩa lưỡng kim giản nở ra, và do sự giãn nở không đều đã tạo nên, dịch chuyển lớn về vị trí. Quá trình này kéo trục đi lên, thông qua cấu tạo đặc biệt của thiết bị, bẫy hơi sẽ đóng lại.

Quá trình mở: Khi mà thiết bị đã hoàn thành chu trình đóng, trong suốt thời gian làm việc, hơi nóng bên trong hệ thống không ngừng ngưng tụ lại (do bị mất nhiệt lượng), sau đó chảy vào bên trong thiết bị, lúc này nước sẽ làm mát các mảnh lưỡng kim, và chúng dần co lại, làm cho van mở ra giải phóng lượng nước ngưng tụ ra khỏi hệ thống, khi nước đã hết hơi nóng đi vào chu trình mở kết thúc, thiết bị lại bắt đầu tiến vào chu trình đóng.

Thiết bị sẽ làm việc lặp đi lặp lại như vậy.

Hình ảnh minh họa nguyên lý hoạt động của thiết bị
Hình ảnh minh họa nguyên lý hoạt động của thiết bị

Tư vấn mua sản phẩm tại VIVA

Sản phẩm bẫy hơi nhiệt tĩnh hiện tại, được chúng tôi cung cấp với nhiều dòng sản phẩm khác nhau, được nhập khẩu chính hàng từ các quốc gia trong khu vực Châu Á và Châu Âu.

Sản phẩm được cung cấp với đầy đủ các loại giấy, chứng minh chất lượng và nguồn gốc, chúng tôi rất hoan nghênh quý khách hàng có thể đến trực tiếp công ty, để có thể trao đổi cụ thể hơn về sản phẩm, đồng thời khách hàng cũng được kiểm tra sản phẩm trực tiếp, trước khi quyết định mua hàng.

Nếu bạn không thể mua hàng trực tiếp, cũng không cần quá lo lắng vì chúng tôi có hỗ trợ giao hàng, trên phạm vi toàn quốc, khách hàng có quyền kiểm tra trước khi nhận hàng.

Và cuối cùng khi bạn lựa chọn VIVA là đơn vị cung cấp sản phẩm, chúng tôi luôn có chính sách bảo hành từ 6 đến 12 tháng (tùy theo sản phẩm) để hỗ trợ khách hàng.

Hình ảnh sản phẩm bẫy hơi
Hình ảnh sản phẩm bẫy hơi

Xem thêm sản phẩm Bẫy hơi phao bóng
