Giới thiệu sản phẩm van an toàn DN100

Van an toàn DN100 là những thiết bị van an toàn, được chế tạo với kích thước cổng vào là DN100, chúng có chức năng bảo vệ các thiết bị trong hệ thống, khi áp suất làm việc tăng cao quá ngưỡng quy định.

Thông thường van an toàn DN100, sẽ ở trạng thái đóng và chất lưu lúc này luân chuyển bên trong toàn bộ hệ thống. Khi áp suất chất lưu làm việc vượt quá ngưỡng quy định, nó đẩy đĩa van lên trên làm cho van chuyển sang trạng thái mở, lưu chất thoát ra ngoài từ đó làm cho áp suất giảm xuống.

Van an toàn DN100 có hoạt động đóng mở hoàn toàn tự động, nhờ vào lực đàn hồi của lò xo và áp suất của chính chất lưu làm việc bên trong hệ thống.

Sản phẩm được cung cấp với đa dạng chủng loại, chúng có khả năng làm việc được với nhiều loại chất lưu ở cả trạng thái lỏng và khí. Những ứng dụng phổ biến của thiết bị thường liên quan đến các lĩnh vực như: Hóa chất, dầu khí, hệ thống hơi nóng,…

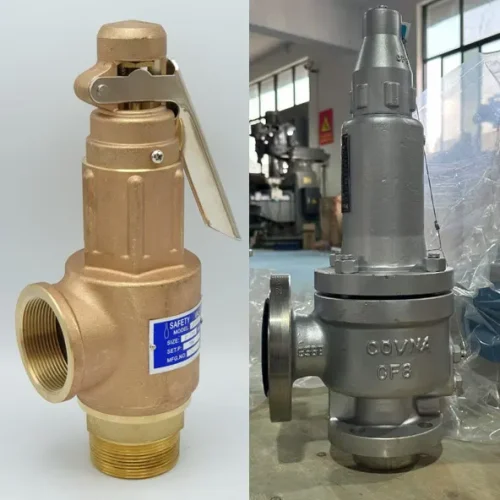

Hình ảnh van an toàn DN100
Hình ảnh van an toàn DN100

Thông số kỹ thuật của van an toàn DN100

Hiện nay sản phẩm van an toàn với kích thước DN100, được cung cấp với đa dạng chủng loại tại công ty VIVA.

Dưới đây là những thông số kỹ thuật cơ bản:

  • Kích thước cổng vào: DN100
  • Lựa chọn kiểu lắp đặt: Lắp ren hoặc lắp bích.
  • Tiêu chuẩn kiểu lắp được thiết kế: ANSI, DIN, JIS,…
  • Phạm vi áp suất làm việc: PN16, PN25, PN40,…
  • Lựa chọn vật liệu chế tạo cơ bản: Thép không gỉ, đồng thau, thép đúc,…
  • Phạm vi áp suất mở được cài đặt: từ 0,3 bar đến áp suất giới hạn.
  • Phạm vi nhiệt độ làm việc: Từ -50℃ đến 230℃
  • Lưu chất làm việc: Nước, khí nén, hơi nóng, hóa chất,…

Tính năng của van an toàn DN100

Thiết van an toàn DN100 được sử dụng trong, nhiều hệ thống thuộc nhiều lĩnh vực khác nhau, nhằm mục đích bảo vệ hệ thống, các thiết bị máy móc, cũng như con người trước nguy cơ phát sinh sự cố bởi hiện tượng áp suất trong hệ thống tăng quá cao.

Cùng với tính năng cơ bản, van an toàn DN100 được sử dụng rộng rãi bởi những tính năng nổi bật sau:

Điều chỉnh giới hạn áp suất mở van.

Các thiết bị van an toàn nói chung, có thể điều chỉnh được mức áp suất đóng mở van, thông qua việc nới lỏng hoặc siết chặt chi tiết bu lông. Việc siết bu lông sẽ nén chi tiết lò xo, từ đó làm tăng lực đàn hồi của lò xo tác dụng lên đĩa van. Điều ngược lại xảy ra nếu ta nới lỏng bu lông điều chỉnh.

Lực đàn hồi từ lò xo tác động lên đĩa van càng lớn, đồng nghĩa với ngưỡng áp lực của chất lưu cần thiết, để van đạt được trạng thái mở càng cao, và ngược lại.

Hoạt động ổn định bền bỉ.

Van an toàn DN100, được chế tạo hoàn toàn từ các chi tiết cơ khí, và hoạt động độc lập dựa trên sự tăng giảm áp suất của chất lưu bên trong hệ thống.

Các bộ phận và chi tiết cấu thành của van an toàn, được chế tạo từ các loại vật liệu có độ bền cơ học cao, khó bị oxy hóa và thường có khả năng chống ăn mòn, ví dụ như: Thép không gỉ, đồng thau, đồng đỏ, và thép cacbon (sử dụng trong những hệ thống không yêu cầu khả năng chống ăn mòn).

Với đặc điểm cấu tạo trên, các thiết bị van an toàn DN100 có độ bền rất cao, chúng có thể hoạt động ổn định và chính xác, trong nhiều năm.

Tùy chọn tính năng mở bằng tay của van an toàn DN100

Hiện tại sản phẩm van an toàn DN100 do VIVA cung cấp, mang đến quý khách hàng, 2 tùy chọn về khả năng vận hàng thủ công. Mặc dù các thiết bị van an toàn nói chung, đều được thiết kế để tự động mở khi áp suất làm việc, bên trong hệ thống đạt đến một ngưỡng nhất định.

Tuy nhiên trong một số trường hợp, việc mở van thủ công là cần thiết. Để hiểu rõ hơn về tính năng này chúng ta sẽ tìm hiểu thông qua hai kiểu van sau đây.

Van an toàn DN100 có tay giật

Van an toàn DN100 có tay giật, cho phép người dùng có thể mở van, khi áp suất trong hệ thống chưa đạt đến ngưỡng thiết lập. Thông qua việc kéo bộ phận tay giật.

“Tay giật” của van an toàn được liên kết trực tiếp với bộ phận trục van, và được thiết kế dựa trên nguyên lý đòn bẩy, khi ta tác động lực lên bộ phận này nó sẽ phát sinh một lực, cùng phương và ngược chiều với lực đàn hồi của lò xo, để kéo trục van đi lên dẫn đến van mở.

Van vẫn có thể điều chỉnh được giới hạn áp suất mở van như thông thường, tuy nhiên việc điều chỉnh sẽ mất thời gian hơn.

Việc mở van thủ công, có ý nghĩa trong việc kiểm tra hoạt động, căn chỉnh, và khắc phục nhanh chóng một số sự cố nhỏ.

Van an toàn DN100 có tay giật
Van an toàn DN100 có tay giật

Van an toàn DN100 nắp chụp

Van an toàn DN100 nắp chụp, được thiết kế bộ phận nắp chụp bảo vệ chi tiết bu lông điều chỉnh giới hạn áp suất. Nắp chụp có thường thông thường sẽ được chế tạo cùng một loại vật liệu, với thân van hoặc được chế tạo từ nhựa để tiết kiệm chi phí.

Thiết bị không có chức năng mở van thủ công, mà hoạt động đóng mở hoàn toàn dựa vào lực tác động từ áp suất chất lưu, và lực đàn hồi từ lò xo.

Van an toàn DN100 nắp chụp
Van an toàn DN100 nắp chụp

Van an toàn DN100 được chế tạo từ đa dạng vật liệu

Van an toàn DN100 được thiết kế để có thể làm việc, với nhiều loại lưu chất. Loại vật liệu được sử dụng để chế tạo sản phẩm, phải có khả năng chống lại những tác động bất lợi, đến từ lưu chất, và tác động từ môi trường làm việc xung quanh.

Điều kiện làm việc chung đối với các thiết bị van an toàn, ta thường thấy là van làm việc trong điều kiện áp suất cao, nhiệt độ cao, môi trường có tính oxi hóa hoặc ăn mòn,…

Để đáp ứng được yêu cầu về độ bền, các sản phẩm van an toàn DN100 thường được chế tạo từ các những loại vật liệu cơ bản sau:

  • Thép không gỉ: Thép không gỉ là loại vật liệu được sử dụng phổ biến để chế tạo van công nghiệp, cũng như nhiều thiết bị cơ khí khác. Những loại thép không gỉ được sử dụng phổ biến bao gồm inox 304, inox 316, thép CF8,… Đặc điểm chung của các loại thép không gỉ, là chúng có khả năng chống oxy hóa, kháng hóa chất, chịu lực và chịu nhiệt tốt. Mức độ và tính chất tùy thuộc vào từng loại vật liệu cụ thể.
  • Hợp kim đồng: Hợp kim đồng là vật liệu có thành phần chính là đồng, được kết hợp với một số nguyên tố kim loại và phi kim khác. Đồng thau là loại vật liệu được sử dụng rất nhiều để chế tạo van an toàn DN100. Với ưu điểm bền bỉ, chống ăn mòn, chịu áp lực và áp suất tốt,…
  • Gang: Van an toàn DN100 ít khi được chế tạo từ vật liệu gang, tuy nhiên trên thị trường có những sản phẩm này. Gang thường được sử dụng để chế tạo những thiết bị có kích thước lớn. Bởi đây là loại vật liệu có giá thành thấp, khả năng chịu lực và nhiệt độ tốt.

Tư vấn sản phẩm

Sản phẩm van an toàn DN100, là một trong các size van an toàn được sử dụng khá phổ biến, bởi đối với nhiều ngành công nghiệp, bởi chúng tương thích với kích thước đường ống DN100.

Do giới hạn về thời gian chúng tôi không thể giới thiệu hết tất cả sản phẩm, đến quý bạn đọc. Để nếu bạn đang quan tâm đến thiết bị van an toàn DN100, hoặc các loại van công nghiệp khác, có thể liên hệ trực tiếp với chúng tôi, để được tư vấn cụ thể hơn. Đội ngũ nhân viên của chúng tôi, luôn sẵn sàng cung cấp dịch vụ tư vấn miễn phí, để hỗ trợ khách hàng.

Sản phẩm van an toàn DN100
Sản phẩm van an toàn DN100

Xem thêm: Van an toàn nước.
