Van bi 3 ngã điều khiển bằng điện

Cập nhật lần cuối ngày 06/10/2023 lúc 09:22 sáng

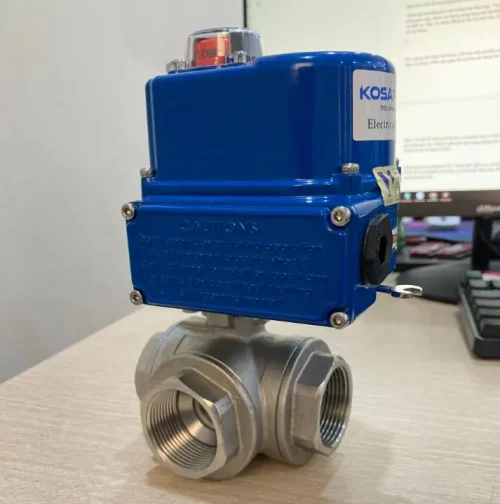

Sản phẩm van bi 3 ngã điều khiển bằng điện

Van bi 3 ngã điều khiển bằng điện là dòng van bi, có phần thân van được thiết kế hướng về 3 ngã khác nhau, van được điều khiển đóng mở thông qua một thiết bị truyền động điện (Electric Actuator).

Ngoài chức năng đóng mở dòng chảy, van bi 3 ngã điều khiển điện còn có thể thay đổi hướng của dòng chảy.

Sản phẩm được cung cấp với đa dạng tùy chọn về nguồn điện vận hành, bao gồm cả điện một chiều và điều xoay chiều với các ngưỡng điện áp bao gồm: AC 220V, AC 110V, AC 24V, DC 24,…

Thiết bị truyền động linh hoạt, có thể điều chỉnh hoạt động đóng mở của thiết bị với nhiều góc độ khác nhau.

Đặc điểm cấu tạo của van bi 3 ngã điều khiển điện

Van bi 3 ngã điều khiển bằng điện là một thiết bị được cấu thành từ nhiều chi tiết, kết hợp lại với nhau tạo thành 2 bộ phận chính: Bộ phận thân van và thiết bị truyền động điện.

Bộ phận thân van bi 3 ngã

Thân của van bi 3 ngã được thiết kế với 3 cổng liên kết với 3 hướng đường ống khác nhau, thông qua các đầu nối ren hoặc kiểu đầu nối mặt bích.

Bộ phận thân được liên kết giữa các bộ phận khác nhau, bao gồm khung thân bên ngoài, viên bi bên trong, trục van, gioăng và các chi tiết cố định và làm kín thiết bị.

Tùy vào mục đích thiết kế, bộ phận thân của van bi sẽ được chế tạo từ những loại vật liệu khác nhau (inox, đồng thau, thép, nhựa,…), loại vật liệu được lựa chọn, phải đáp ứng được yêu cầu về khả năng chịu áp lực tác dụng từ chất lưu, chịu được nhiệt độ làm việc, có khả năng chống ăn mòn,…

Thiết bị truyền động điện

Bộ phận truyền động điện của van bi, là thiết bị tiêu thụ năng lượng điện để tạo ra chuyển động quay.

Chuyển động quay điều khiển van bi 3 ngã, thường là từ 0 đến 90° hoặc 0 đến 270°, phụ thuộc vào kết cấu bộ phận thân của van bi.

Ngoài phạm vi chuyển động mà thiết bị tạo ra, một yếu tố quan trọng khác cần lưu ý đó là độ lớn momen xoắn phát sinh. Hiểu đơn giản là khi bạn cần quay một vật nặng hơn, bạn cần nhiều lực hơn, trong trường hợp này áp dụng với van bi ngã điều khiển điện, cũng tương tự như vậy.

Để có thể dẫn động các thiết bị thân van có kích thước lớn, hoặc van bi làm việc trong điều kiện áp suất cao. Điều này đòi hỏi thiết bị truyền động điện sử dụng cho van bi, cần có khả năng tạo ra momen xoắn lớn hơn.

Hiện tại chúng tôi đang cung cấp các loại thiết bị truyền động điện, với các ngưỡng momen xoắn từ 30 N.m, 50 N.m, 100 N.m,…

2 dòng van bi 3 ngã điều khiển điện cơ bản

Sản phẩm van bi 3 ngã điều khiển bằng điện, hiện tại được chúng tôi cung cấp vời 2 dòng sản phẩm chính cấp tính năng kiểm soát dòng chảy khác nhau.

Van bi 3 ngã điều khiển điện dạng chữ L

Van bi chữ L tên gọi này xuất phát từ đặc điểm hình dáng của đường dẫn chất được thiết kế bên trong viên bi.

Chi tiết bi van được thiết kế một đường dẫn lưu chất gấp khúc và vuông góc với nhau.

Kiểu thiết kế này van sẽ làm việc với 3 trạng thái cơ bản gồm có: Đóng hoàn toàn, cho phép lưu chất di chuyển qua một trong hai cổng trái hoặc phải.

Thông số kỹ thuật của van bi 3 ngã điều khiển bằng điện kiểu chữ L:

• Kích thước đường kính của thân van: DN15 đến DN300.
• Lựa chọn các giới hạn áp suất làm việc: 10 bar, 16 bar, 25 bar,…
• Phạm vi nhiệt độ của lưu chất làm việc: Từ – 30℃ đến 190℃.
• Phạm vi nhiệt độ của môi trường xung quanh: Từ -20℃ đến 60℃.
• Kiểu thân van: Kiểu chữ L.
• Chức năng: Đóng hoàn toàn, mở một trong hai cổng còn lại.
• Nguồn điện vận hành thiết bị: AC 380V, AC 220V, DC 24V,…

Van bi 3 ngã điều khiển điện dạng chữ T

Kiểu van bi chữ T có chi tiết bi van được thiết kế với hai đường dẫn lưu chất cắt nhau, tạo thành đường dẫn dạng chữ T, ứng với 3 hướng của cổng van.

Van bi 3 ngã điều khiển điện kiểu chữ T, có thể điều chỉnh hướng của dòng chảy, đóng dòng chảy hoàn toàn, hoặc mở cả 3 hướng cùng một lúc.

Tuy nhiên để có thể làm việc được với tất cả những tính năng mà bộ phận thân van đã được thiết kế, thiết bị truyền động điện là loại có thể dừng lại ở nhiều vị trí hơn trong một chu kỳ làm việc. Hoặc nếu ta không cần sử dụng hết tất cả các trạng thái làm việc, ta có dùng thiết bị truyền động điện quay 90° hoặc 180°, để dẫn động cho van bi.

Thông số kỹ thuật của van bi 3 ngã điều khiển bằng điện kiểu chữ T:

• Kích thước đường kính của thân van: DN15 đến DN300.
• Lựa chọn các giới hạn áp suất làm việc: 10 bar, 16 bar, 25 bar,…
• Phạm vi nhiệt độ của lưu chất làm việc: Từ – 30℃ đến 190℃.
• Phạm vi nhiệt độ của môi trường xung quanh: Từ -20℃ đến 60℃.
• Kiểu thân van: Kiểu chữ T.
• Chức năng: Đóng hoàn toàn, mở một trong hai cổng còn lại, mở tất cả các cổng.
• Nguồn điện vận hành thiết bị: AC 380V, AC 220V, DC 24V,…

Một số tùy chọn đối với van bi 3 ngã điều khiển điện

Tùy chọn kiểu lắp đặt

Van bi 3 ngã điều khiển bằng điện được lắp đặt lên hệ thống đường ống, để thực hiện việc kiểm soát dòng chảy của chất lưu, để đảm bảo thiết bị được lắp đặt lên hệ thống dễ dàng nhất, tại các vị trí cổng van được chế tạo kiểu lắp ren, clamp, kiểu lắp bích.

Mỗi kiểu lắp đều có những ưu điểm và hạn chế nhất định cụ thể như sau:

• Kiểu lắp ren: Lắp đặt dễ dàng và nhanh chóng phù hợp sử dụng cho đường ống có đường kính nhỏ và trung bình.
• Kiểu lắp bích: Đây là kiểu lắp đặt khá toàn diện, có độ tin cậy cao phù hợp với nhiều hệ thống.
• Kiểu lắp clamp: Kiểu lắp không được sử dụng phổ biến, tuy nhiên nó đặc biệt phù hợp trong một số lĩnh vực liên quan đến hóa chất, chế biến thực phẩm. Ưu điểm của kiểu lắp clamp là nó có khả năng tháo lắp nhanh chóng. Đổi lại lắp clamp hạn chế khả năng chịu lực và chịu nhiệt.

Tùy chọn vật liệu chế tạo

Do sự khác biệt về tính chất giữa các loại vật liệu, mỗi loại vật liệu sẽ phù hợp cho một số ứng dụng cụ thể. Hiểu được điều này, sản phẩm van bi 3 ngã điều khiển bằng điện, được chúng tôi cung cấp với nhiều tùy chọn về vật liệu chế tạo bao gồm:

• Thép không gỉ: Thép không gỉ hay còn được gọi là inox, là những loại vật liệu được sử dụng rất phổ biến để chế tạo các loại van. Có nhiều loại thép không gỉ khác nhau, do chúng có sự khác biệt về thành phần các chất cấu thành, dẫn đến sự khác biệt về tính chất giữa các loại. Tuy nhiên tính chất chung của các loại thép không gỉ đó là, có khả năng chống ăn mòn tốt, bền bỉ có khả năng chịu được nhiệt độ và áp suất cao.
• Đồng thau: Đồng thau là hợp kim của đồng và kẽm, thường được lựa chọn làm vật liệu chế tạo các loại van làm việc trên hệ thống nước, vật liệu này có khả năng chống ăn mòn (kém hơn thép không gỉ), có khả năng chịu nhiệt độ và áp suất tốt, những không quá cao.
• Nhựa: Các sản phẩm van bi 3 ngã điều khiển điện có phần thân làm bằng nhựa, được sử dụng trong các hệ thống hóa chất, những loại hóa chất này có  tính ăn mòn kim loại, nhưng không thể ăn mòn nhựa. Van nhựa sẽ bị giới hạn trong phạm vị nhiệt độ và áp suất làm việc nhất định.

Ngoài những loại vật liệu được đề cập đến ở trên, van bi 3 ngã điều khiển bằng điện có bộ phận thân van được chế tạo từ các loại vật liệu khác nữa như: Thép cacbon, gang dẻo, các loại hợp kim đặc biệt.

Tư vấn sản phẩm

Van bi 3 ngã điều khiển bằng điện, là dòng sản phẩm hiện đang được chúng tôi nhập khẩu và phân phối tại Việt Nam. Nếu bạn đang tâm đến sản phẩm này, và muốn tìm hiểu thêm về chức năng sản phẩm, chúng tôi có đội ngũ kỹ thuật viên luôn sẵn sàng hỗ trợ, hoặc nếu điều kiện cho phép chúng tôi xin mời quý khách hàng, qua trực tiếp văn phòng làm việc của chúng tôi, tại Hà Nội để được tư vấn cụ thể hơn về sản phẩm.
