Mô tả
Bạn đang có nhu cầu tìm mua các dòng sản phẩm van bi điều khiển khí nén?
Hãy để chúng tôi được hỗ trợ tư vấn cho bạn. Với kho hàng phong phú về chủng loại luôn đáp ứng được yêu cầu của khách hàng cả về chất lượng lẫn số lượng.

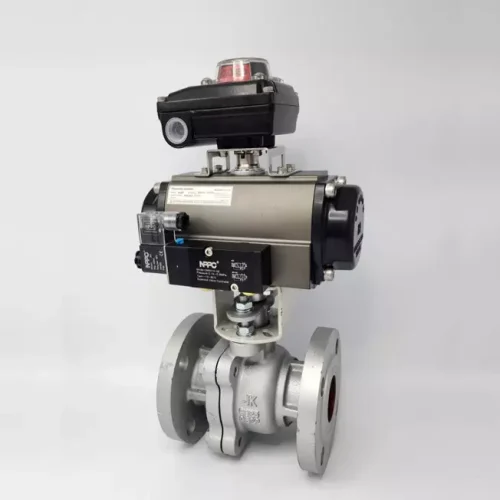

Giới thiệu sản phẩm van bi điều khiển khí nén
Van bi điều khiển khí nén là loại van sử dụng năng lượng khí nén vụ đóng mở dòng chảy lưu chất, trong các hệ thống đường ống, van được điều khiển thông qua hệ thống khí nén có áp suất cao.
Là một sản phẩm được phát triển từ dòng van điều khiển bằng khí nén.
Với bộ phận tay gạt điều khiển bằng bộ điều khiển khí nén, van bi điều khiển khí nén đã kế thừa phát huy, toàn bộ những ưu điểm của các dòng van cầu truyền thống, đồng thời cũng khắc phục được những nhược điểm tồn tại ở dòng van truyền thống.
ĐẶC ĐIỂM KỸ THUẬT
- Thân: inox304
- Bi: inox 304
- Trục: Inox 304
- Gioăng làm kín: PTFE
- Kết nối: ren
- Bộ truyền động: Hợp kim Nhôm
- Áp suất khí nén: 6-8bar
- Tiêu chuẩn: IP67
- Áp suất làm việc: 16 bar
- Nhiệt độ làm việc: -20 – 180
PHỤ KIỆN TÙY CHỌN
- Van điện từ
- Limit switch box
- Rotary Positioner
| Size | Thân | Bi | Gioăng | Kết nối |
| DN15-DN50 | Inox 304 | Inox 304 | PTFE | NPT |
| DN15-DN51 | Inox 316 | Inox 316 | PTFE | NPT |
THÔNG SỐ KÍCH THƯỚC
| DN | (mm) | |||
| L | D1 | D2 | H | |
| 15 | 75 | 15 | 21.1 | 42 |
| 20 | 80 | 20 | 27.3 | 49 |
| 25 | 90 | 25 | 34 | 58.5 |
| 32 | 110 | 32 | 42.8 | 63 |
| 40 | 120 | 38 | 48.9 | 71 |
| 50 | 140 | 50 | 61.4 | 78 |
Các thương hiệu:
-10%
-9%
-5%
-5%
-0%
-18%
-24%
-13%
-6%
-2%
-20%
Xuất xứ
-31%
-28%
-19%
-24%
Vật liệu
-4%
-4%
-9%
-3%
Kết nối
-18%
-1%
Hoạt động
-24%
-6%
Kích cỡ và khác loại khác
-8%
-24%
-24%
-1%
Lịch sử hình thành của van bi
Theo nhiều nguồn khác nhau thì, những chiếc van bi đầu tiên được ra đời vào khoảng những năm 1950. Từ đó đến nay qua quá trình sử dụng và phát triển những chiếc van bi ngày càng được biết đến phổ biến hơn trong nhiều lĩnh vực.
Với thiết kế ban đầu là một quả cầu được khoét một lỗ từ mặt này sang mặt đối diện, được đặt cố định một đường ống và chỉ được cho phép chuyển động quay xung quanh thẳng đứng.
Ta có thể đóng mở van bằng cách xoay bi van thông qua tay gạt. Về sau người ta còn phát triển thêm những loại van bi khác có đến ba hoặc bốn cửa khác nhau, nhằm đáp ứng điều kiện lắp đặt ở các hệ thống đường ống phức tạp giao nhau.
Sự phát triển của van bi điều khiển khí nén
Từ một thiết bị đóng mở có thiết kế khá đơn giản, trải qua thời gian dài ứng dụng dài kèm với sự phát triển của các hệ thống truyền động khí nén, sự phát triển của ngành kỹ thuật cơ khí.
Van bi từ một thiết bị đóng mở được điều khiển hoàn toàn bằng tay, ngày nay đã được nâng cấp cải tiến để có thể điều khiển bằng dòng khí cao áp, điều này đã tiết kiệm được rất nhiều thời gian cũng như công sức cho người sử dụng.
Thông qua việc sử dụng các loại van phân phối điều khiển điện từ để tác động đến dòng khí nén cấp vào van, ta có thể để van tự hoạt động thông qua việc lấy tín hiệu điều khiển từ các thiết bị cảm biến sau đó xuất ra dòng điện điều khiển.
Nâng cao tính ứng dụng của van trong các hệ thống tự động hóa, nhất là trong thời đại phát triển mạnh của nhóm ngành tự động hóa như ngày nay. Và trong tương lai các sản phẩm van bướm sẽ còn được sử dụng phổ biến hơn nữa.
Van sẽ được cải tiến hơn khi áp dụng những tiến bộ trong kỹ thuật luyện kim, cũng như những tiến bộ trong các phương pháp gia công.
Thông số kỹ thuật của van bi điều khiển khí nén
- Tên sản phẩm: Van bi điều khiển khí nén
- Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, Ấn độ,…
- Thương hiệu: Kosaplus, Haitima, Geko,…
- Vật liệu thân van: Nhựa, Gang, thép không gỉ,…
- Vật liệu bi van: Nhựa, thép không gỉ,…
- Vật liệu Gioăng: Cao su, teflon, một số kim Loại đặc biệt,…
- Kiểu lắp đặt: Lắp ren, lắp bích
- Kích thước: DN15 đến DN200
- Nhiệt độ làm việc: Chịu được nhiệt độ lên đến 200 độ C
- Áp suất làm việc: 16bar
- Áp suất khí điều khiển: 3bar ~ 8bar
- Tình trạng sản phẩm: Hàng mới 100%
- Chế độ làm việc: ON, OFF, tuyến tính
- Thời gian bảo hành: 12 tháng
Cấu tạo của van bi điều khiển khí nén
Van bi điều khiển khí nén được cấu thành từ hai bộ phận chính: Bộ phận điều khiển và bộ phận thân van bi.
Bộ phận điều khiển
Là bộ phận có chức năng tiếp nhận luồng khí nén điều khiển sau đó chuyển đổi áp lực của khí nén thành chuyển động quay để truyền cho trục van.
Không như van dao điều khiển khí nén, bộ điều khiển của van bướm điều khiển khí nén và van bi điều khiển khí nén là giống nhau có thể lắp lẫn với nhau miễn làm tạo ra đủ momen xoắn đủ để làm quay trục van và có kích thước phù hợp với không gian lắp đặt là được.
Cũng bởi vậy nên hiện nay trên thị trường cũng tồn tại rất nhiều loại bộ điều khiển khác nhau được nhập khẩu từ nhiều quốc gia.
Tuy rằng về cơ bản nguyên lý hoạt động, và cấu tạo là gần như giống nhau. Nhưng ngôn ngữ thiết kế sẽ có nhiều điểm khác biệt. Ở đây để dễ dáng nghiên cứu về cấu tạo, của bộ phận này mình đã lấy một mô hình bộ điều khiển ngẫu nhiên, mong rằng sau khi đọc xong bài viết sẽ giúp bạn hiểu rõ hơn về cấu tạo từ đó có phương pháp vận hành van một cách hợp lý.
Bộ điều khiển sử dụng khí nén của van bi điều khiển khí nén được cấu thành từ các chi tiết chính sau:
- Thân: Đây là một chi tiết mang rất nhiều nhiệm vụ trong bộ điều khiển, vừa bảo vệ các chi tiết phía trong vừa đóng vai trò như một xylanh khí nén và là bộ phận để gá các chi tiết còn lại giúp chúng liên kết với nhau thành một thể hoàn chỉnh. Xuất phát từ yêu cầu chịu lực từ áp suất bên trong, chịu va đập từ tác động bên ngoài nên chi tiết này thường được chế tạo từ hợp kim nhôm.
- Lò xo hồi vị: Vì bộ điều khiển ta đang xét là loại tác động đơn nên sẽ luôn có lực hồi vị từ phía các lò xo hồi vị nhằm duy trì van ở một trạng thái nhất định (đóng hoặc mở) tùy vào mục đích thiết kế từ nhà sản xuất.
- Nắp chặn: Với số lượng chi tiết là hai ứng với hai đầu bộ điều khiển chi tiết có tác dụng làm kín và cố định lò xo hồi vị nắp có thể được chế tạo từ thép, gang hoặc cùng vật liệu với thân.
- Vít cấy: Là một chi tiết có vai trò hỗ trợ liên kết và cố định các chi tiết lại với nhau hoạt động dựa vào lực xiết và bước tiến của ren, vật liệu chế tạo thường là thép.
- Trục: Chi tiết nhận chuyển động quay từ bánh răng và truyền xuống trục van nhằm điều khiển chu trình đóng, mở theo ý định của người sử dụng.
- Cam giới hạn chuyển động quay: Kết hợp với chi tiết số 7 để điều chỉnh góc quay tối đa và tối thiểu từ đó có thể điều chỉnh độ mở cánh van một cách thủ công.
- Vít chặn cam.
- piston: Có nhiệm vụ tiếp nhận áp suất từ dòng khí điều khiển hoặc chịu tác động từ các lò xo để tạo ra chuyển động tịnh tiến. Vật liệu chế tạo là thép hoặc nhôm.
- Thanh răng: Nhận chuyển động tịnh tiến từ piston thông qua sự ăn khớp với bánh răng để tạo ra chuyển động quay của bánh răng. Vật liệu chế tạo có thể là thép hoặc nhôm.
- Gioăng làm kín: Được chế tạo từ teflon hoặc cao su có nhiệm vụ hỗ trợ làm kín buồng áp suất nâng cao hiệu suất bộ điều khiển.
Hiện nay có hai loại bộ điều khiển phổ sử dụng khí nén được dùng trên các dòng van bi điều khiển khí nén đó là bộ điều khiển sử dụng khí nén tác động đơn và bộ điều khiển tác động kép.
Từ tên gọi của hai loại bộ điều khiển này ta đã phần nào tưởng tượng ra sự khác biệt và cách thức chúng hoạt động ra sao rồi.
Với loại tác động đơn ta có khí nén tác động theo một chiều và chiều còn lại là chịu tác dụng từ lực đàn hồi của lò xo.
Bộ điều khiển tác động kép ta có áp suất của khí nén sẽ tác dụng theo cả hai chiều đóng mở của van.
Để hiểu rõ hơn về sự khác biệt của hai loại bộ điều khiển này, bạn hãy truy cập vào link bài viết van bướm điều khiển khí nén mình đã viết trước đó để tham khảo thêm nhé.
Bộ phận thân van bi
Là bộ phận tiếp nhận lực điều khiển từ bộ điều khiển khí nén, trực tiếp đóng mở dòng lưu chất.
Bộ phận này được cấu thành từ các chi tiết chính sau:
- Vít cấy: Giúp cố định các chi tiết lại với nhau, thường được chế tạo từ thép.
- Thân van: Thân van được chế tạo từ nhiều loại vật liệu khác nhau, tùy thuộc vào loại van mà có thể được chế tạo từ nhựa, đồng thau, thép không,…
- Trục van: Được chế tạo từ thép không gỉ có nhiệm vụ truyền chuyển động quay từ bộ điều khiển xuống bi van.
- Chi tiết hỗ trợ liên kết thân van với bộ điều khiển.
- Gioăng làm kín: Tùy vào điều kiện làm việc và loại lưu chất công tác mà gioăng có thể được chế tạo từ cao su, teflon thậm chí là kim loại.
- Bi van: Những loại vật liệu phổ biến được sử dụng để chế tạo bi van là nhựa hoặc thép.
Nguyên lý hoạt động của van bi điều khí nén
Van bi điều khiển khí nén, lấy nguồn động lực từ khí nén để vận hành van thông qua bộ điều khiển sử dụng khí nén. Hoạt động đóng mở van được điều khiển, thông qua việc tác động đến góc nghiêng của bi van để thay đổi trạng thái đóng mở của van một cách có mục đích.
Khi bi van được xoay đến các vị trí song song, hoặc vuông góc với phương chiều của đường ống, ta có hai trạng thái làm việc tương ứng đó là mở hoặc đóng của van.
Khi đường thông của bi van, có chiều song song với chiều của đường ống tương ứng với trạng thái mở hoàn toàn. Lúc này lưu lượng lưu chất chạy qua là tối đa, trái ngược với trạng thái mở là trạng thái đóng, với chiều của đường thông bị van, sẽ vuông góc với chiều của đường ống. Khiến cho chất lỏng bị chặn lại hoàn toàn khi van ở vị trí này.
Chuyển động quay của bi van, được thực hiện bằng cách sử dụng momen xoắn từ bộ điều khiển, thông qua trục van để truyền xuống đến van, và quá trình tạo ra momen xoắn của bộ điều khiển đã được mình trình bày ở phần cấu tạo bộ điều khiển.
Phân loại van bi điều khiển khí nén
Sự đa dạng của các sản phẩm van bi điều khiển khí nén đáp ứng tốt các yêu cầu đặc biệt của khách hàng nhưng trái lại gây khó khăn nho nhỏ trong việc đưa ra lựa chọn và mô tả sản phẩm với người bán.
Sau đây mình sẽ phân loại một số dòng sản phẩm van bi điều khiển khí nén đang được sử dụng rộng rãi tại Việt Nam.
Phân loại theo vật liệu chế tạo
Nói chính xác hơn là phân loại theo vật liệu chế tạo thân van vì đa số tất cả các loại van được chế tạo từ rất nhiều các loại vật liệu khác nhau và cộng thêm việc thân van thường là chi tiết lớn nhất tiêu tốn nhiều vật liệu nhất. Ta có một số loại van phổ biến sau: Van bi điều khiển khí nén inox, van bi điều khiển khí nén thép, gang, đồng thau,…
Phân loại theo kiểu lắp van
Khác với lại dòng van bướm và van dao điều khiển khí nén, với van bi ta có nhiều kiểu lắp hơn đó là kiểu lắp ren, kiểu lắp bích, kiểu khớp nối clamp. Đây là các kiểu lắp phổ biến được sử dụng trên các loại van bi mà các bạn nên tham khảo còn về đặc điểm của từng kiểu lắp chúng ta sẽ bàn đến ở một bài viết khác.
Phân loại theo hình dáng và tính năng
Giống với sản phẩm van bi truyền thống, van bi điều khiển khí nén cũng có những sản phẩm có đến 3 hoặc 4 cửa phù hợp để lắp đặt ở các vị trí phân nhánh của đường ống lúc này mình thấy vai trò của van bi giống với lại vai trò của van phân phối hơn là một loại van có nhiệm vụ đóng mở thông thường, vì nó có thể thay đổi dòng chảy đến các vị trí khác nhau trong hệ thống.
Phân loại theo kích thước
Nhằm nâng cao tính ứng dụng của van trong nhiều hệ thống đường ống khác nhau, van bi điều khiển khí nén được sản xuất với nhiều kích thước khác nhau trong đo dải kích thước phổ biến là từ DN15 đến DN200, và một số van có kích thước lớn hơn.
Phân loại theo nguồn gốc xuất xứ
Hiện nay chúng ta vẫn đang sử dụng các dòng van bi điều khiển khí nén được nhập khẩu từ các quốc gia như Trung Quốc, Đài Loan, Hàn Quốc. Với nhiều thương hiệu khác nhau tạo nên sự đa dạng cho sản phẩm bởi mỗi một loại lại có đặc điểm riêng.
Đặc điểm của van bi điều khiển khí nén
Sản phẩm van bi điều khiển khí nén có các đặc điểm sau:
Van có kết cấu khá nhỏ gọn và chắc chắn.
Phản hồi với tín hiệu điều khiển nhanh với độ trễ chỉ khoảng (1-2 giây), tùy vào từng hệ thống.
Van có độ bền cao hoạt động ổn định trong nhiều điều kiện làm việc khác nhau.
Mẫu mã đa dạng của van là một lợi thế kích thước, kiểu dáng và chất liệu cấu tạo đa dạng van có thể ứng dụng gần như mọi lĩnh vực công nghiệp.
Chất lỏng sau khi qua van có độ giảm áp khá thấp. Điều này với những hệ thống đường ống lớn, sử dụng nhiều van rất có ý nghĩa khí giảm bớt được khối lượng công việc cho bộ phận bơm tăng áp.
Dễ dàng thay thế, sửa chữa cũng như bảo dưỡng van.
Van có độ cao hơn so với van bướm nên có thể sử dụng cho các loại lưu chất ở dạng khí.
Dễ dàng lắp đặt kết nối với hệ thống bởi sự đang dạng trong kiểu lắp của van (lắp ren, lắp bích, lắp clamp,…)
Van sử dụng khí nén để điều khiển hoạt động nên có thể điều khiển từ xa và điều khiển hàng loại với tính đồng nhất cao trong toàn hệ thống.
Tuy nhiên cần có hệ thống khí nén phù hợp mới có thể điều khiển van, nếu xác định đầu từ toàn bộ hệ thống ngay từ đầu thì chi phí đầu tư là khá lớn.
Ứng dụng của van bi điều khiển khí nén
Với những ưu điểm như đã nói ở trên thì van bi điều khiển khí nén thường được sử dụng trong các hệ thống thuộc các lĩnh vực như:
- Cấp thoát nước thành phố
- Sản xuất thực phẩm, dược phẩm, đồ uống đóng chai,…
- Sử dụng trong các hệ thống khí nén của các khu công nghiệp
- Sử dụng trong các nhà máy sản xuất hóa chất,…
Trên đây là một vài ứng dụng phổ biến của các loại van bi điều khiển khí nén, qua đây cũng đủ thấy tầm quan trọng của loại van này trong các ngành công nghiệp sản xuất.
Tư vấn sản phẩm
Sản phẩm van bi điều khiển khí nén được chúng tôi nhập khẩu trực tiếp từ nhiều quốc gia, trải qua các quy trình kiểm tra nghiêm ngặt đầy đủ giấy tờ xác minh kiểm định chất lượng cũng như nguồn gốc xuất xứ của van.
Nếu bạn có nhu cầu tìm hiểu về các sản phẩm van bi điều khiển khí nén. Hãy liên hệ trực tiếp với chúng tôi để được tư vấn hỗ trợ, nhận báo giá chi tiết từng sản phẩm. Với đội ngũ nhân viên tư vấn nhiệt tình, năng động chúng tôi sẽ cố gắng phản hồi sớm nhất có thể.
Chúng tôi rất mong có cơ hội hợp tác cùng bạn.
