Van bi điều khiển điện Unid

Giá gốc là: 1.560.000 ₫.Giá hiện tại là: 980.000 ₫.

(1 đánh giá của khách hàng)
Tình trạng:
Bảo hành:
GTIN: 8931542933391 Mã: 93339 Danh mục: ,

Cập nhật lần cuối ngày 04/03/2023 lúc 03:50 chiều

Giới thiệu dòng sản phẩm van bi điều khiển điện từ Unid

Ngoài các loại van điều khiển điện từ, thì sản phẩm van bi điều khiển điện được sản xuất bởi công ty trách nhiệm hữu hạn Pro Unid Đài Loan, cũng được sử dụng rộng rãi ở Việt Nam bởi chất lượng và giá thành tương xứng với nhau, thậm chí những gì bạn nhận lại còn nhiều hơn so với giá thành đã bỏ ra.

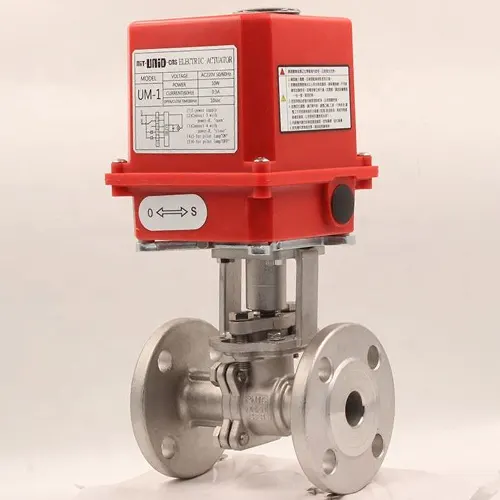

Van bi điều khiển điện Unid
Van bi điều khiển điện Unid

Xem thêm

-18%
Giá gốc là: 1.200.000 ₫.Giá hiện tại là: 980.000 ₫.
-19%
Giá gốc là: 1.300.000 ₫.Giá hiện tại là: 1.050.000 ₫.
-91%
Giá gốc là: 4.200.000 ₫.Giá hiện tại là: 390.000 ₫.
-18%
Giá gốc là: 1.200.000 ₫.Giá hiện tại là: 980.000 ₫.
-11%
Giá gốc là: 3.600.000 ₫.Giá hiện tại là: 3.190.000 ₫.
-43%
Giá gốc là: 1.325.000 ₫.Giá hiện tại là: 760.000 ₫.
-8%
Giá gốc là: 1.300.000 ₫.Giá hiện tại là: 1.190.000 ₫.
-7%
Giá gốc là: 3.450.000 ₫.Giá hiện tại là: 3.200.000 ₫.
-14%
Giá gốc là: 4.190.000 ₫.Giá hiện tại là: 3.600.000 ₫.
-19%
Giá gốc là: 1.350.000 ₫.Giá hiện tại là: 1.090.000 ₫.
-18%
Giá gốc là: 1.100.000 ₫.Giá hiện tại là: 899.000 ₫.
-6%
Giá gốc là: 5.300.000 ₫.Giá hiện tại là: 4.990.000 ₫.
-18%
Giá gốc là: 2.300.000 ₫.Giá hiện tại là: 1.890.000 ₫.
-25%
Giá gốc là: 2.670.000 ₫.Giá hiện tại là: 1.990.000 ₫.

Van bi điều khiển điện Unid là gì?

Van bi điều khiển điện Unid là sản van bi điều khiển sử dụng điện được sản xuất bởi thương hiệu Unid Đài Loan. Một thương hiệu chuyên về sản xuất các dòng sản phẩm điều khiển điện, van điều khiển điện từ, điều khiển khí nén và một số dòng van công nghiệp.

Tại Việt Nam các loại van điều khiển của thương hiệu Unid nói chung, và sản phẩm van bi điều khiển điện Unid nói riêng, được sử dụng khá phổ biến trong nhiều lĩnh vực khác nhau.

Van có thiết kế khá nhỏ gọn với phần bộ điều khiển điện được lắp đặt đồng trục, với chi tiết trục van và liên kết với bộ phận thân van, thông qua mặt bích và các chi tiết vít cấy. Với thiết kế riêng biệt 3 phần thân van và bộ điều khiển có thể tháo rời, giúp việc sản xuất hàng loạt dễ dàng hơn qua đó hạ thấp giá thành sản phẩm, cũng như nâng cao tính lắp lẫn giữa bộ điều khiển điện với các loại thân van có kích thước và kiểu dáng khác nhau.

Thông số kỹ thuật của van bi điều khiển điện Unid

Như bạn đã biết sản phẩm van bi điều khiển điện Unid được thiết kế với 2 bộ phận chính, đó là bộ điều khiển điện và phần thân van bi. Vì cách thức làm việc, nhiệm vụ cũng như cấu tạo của hai bộ phận này khách bện hoàn toàn nhau, cho nên để thể hiện thông số kỹ thuật của sản phẩm một cách đầy đủ, ta chia ra thông số của bộ điều khiển và thông số của thân van.

Thông số kỹ thuật của bộ điều khiển điện

  • Vật liệu chế tạo vỏ hộp: Nhựa nilon, nhôm
  • Phạm vị điện áp làm việc: AC 220V, 110V, 24V; DC 24V
  • Phạm vi momen xoắn: 6 đến 750 Nm
  • Công suất bộ điều khiển: 22 đến 85W
  • Thời gian đóng hoặc mở van hoàn toàn: 3 đến 26 giây
  • Chế độ vận hành van: On/off, tuyến tính
  • Tiêu chuẩn kháng nước, kháng bụi: IP67, IP68
  • Loại động cơ điện: BLDC (một chiều không chổi than)
  • Nhiệt độ làm việc: Từ -10 đến 60 độ C.
  • Độ ẩm: 30% đến 95%.

Thông số kỹ thuật của thân van

  • Đường kính van: DN15 đến DN50
  • Vật liệu chế tạo thân van: Inox 316, đồng thau, thép,…
  • Vật liệu chế tạo bi van: Inox 316
  • Vít cấy: Inox 304
  • Gioăng đêm bi van: Nhựa PTFE
  • Gioăng làm kín thân van: Cao su tổng hợp NBR
  • Kiểu lắp đặt: Lắp ren, lắp bích, nối nanh Clamp
  • Tiêu chuẩn mặt bích: JIS10K
  • Áp suất làm việc kiểu van phổ biến: 10kg/cm2
  • Nhiệt độ làm việc: -10 độ C đến 110 độ C.

Một vài đặc điểm của sản phẩm van bi điều khiển điện Unid

Tất cả sản phẩm đều có tính đặc thù riêng tạo ra sự khác biệt giữa thương hiệu này với thương hiệu khác, bạn có thể tham khảo để,…

Đặc điểm của bộ điều khiển điện

Đặc điểm van bi điều khiển khiển điện của thương hiệu Unid
Đặc điểm van bi điều khiển khiển điện của thương hiệu Unid

Bộ điều khiển điện hay còn được gọi là bộ truyền động sử dụng điện của Unid có những đặc điểm thiết kế như:

  • Bộ điều khiển điện của Unid có thiết kế kiểu hộp vuông với vỏ hộp được chế tạo từ nhựa nilon, bảo vệ bộ mày và bảng mạch điện tử bên trong, khỏi những yếu tố bất lợi đến từ môi trường như (độ ẩm, bụi bẩn, va đập,…). Chất liệu nhựa nylon giúp nâng cao khả năng chịu va đập và ăn mòn, bởi những đặc tính của loại vật liệu này như (chịu va đập tốt, độ dẻo cũng như độ đàn hồi cao hơn so với kim loại, gần như không bị oxy hóa,…). Hoặc bạn có thể lựa chọn bộ điều khiển vỏ nhôm, chúng tôi luôn sẵn hàng để đáp ứng mọi nhu cầu từ phía khách hàng.
  • Được thiết kế với nhiều lựa chọn các thông số như (điện áp điều khiển, thời gian đóng mở, công suất làm việc,…), để có thể tối ưu khả năng làm việc cho từng hệ thống khác nhau.
  • Người dùng có thể điều khiển hoạt động của van từ khoảng cách xa, thông qua việc tích hợp công nghệ Bluetooth.
  • Có trang bị pin dự phòng, trong một vài trường hợp hệ thống điện gặp sự cố, người dùng vẫn có thể vận hành van trong một thời gian ngắn thông qua, lượng điện năng được dự trữ ở pin. Hoặc bạn cũng có thể lựa chọn chức năng đóng van an toàn. Ngoài nguồn điện dự phòng, hãng vẫn thích hợp cơ cấu điều khiển trực tiếp bằng tay thông qua vô lăng hoặc tay đòn lục giác.
  • Bộ bảo vệ quá tải được sử dụng hầu hết trên các sản phẩm van điều khiển điện, bởi trong quá trình vận hành, khó tránh khỏi tình trạng van bị kẹt, do nhiều lý do như trong quá trình đóng mở bị van gặp phải vật cản trong đường ống, bộ truyền bị bó cứng do gỉ sét, do sự cố đường điện cung cấp,…). Tuy rất ít khi xảy ra các, tình huống trên nếu bạn sử dụng van theo đúng khuyến cáo từ nhà sản xuất, nhưng do lý do vô ý nào đấy ta có thể không lưu ý đến (ví dụ như quyên không bảo dưỡng van trong một thời gian quá dài). Khi van bị kẹt, thông qua bộ truyền động thì động cơ cũng sẽ không quay được, dòng điện vẫn tiếp tục dẫn vào động cơ, sau một thời gian sẽ dẫn đến hiện tượng “cháy” bộ điều khiển nếu không có bộ bảo vệ quá dòng.
  • Động cơ được sử dụng trên bộ truyền động của van bi điều khiển điện Unid, là loại động cơ BLDC (Brushless Direct Current) dịch là động cơ một chiều không chổi than. Với nhiều ưu điểm như: Độ tin cậy và hiệu quả cao, gây phát sinh tia lửa điện, kích thước nhỏ gọn, khả năng gia tốc nhanh,…

Đặc điểm thân van

Bộ phận thân của van bi điều khiển điện Unid có những đặc điểm thiết kế và chế tạo sau:

  • Với những sản phẩm phổ thông có sẵn, thân van được thiết kế để làm vừa đáp ứng được yêu cầu kỹ thuật của nhiều hệ thống khác nhau, vừa đảm bảo tính hiệu quả kinh tế cao, và độ bền. Các yếu tố này cần được thiết kế cân bằng với nhau.
  • Van được thiết kế với nhiều kiểu dáng như (kiểu 4 cổng và kiểu 2 cổng thông thường), kiểu lắp đặt được sử dụng trên van là kiểu lắp ren lắp bích, đặc biệt đối với sản phẩm van vi sinh sẽ được tích hợp kiểu nối nhanh clamp.
  • Vật liệu sử dụng để chế tạo thân van phong phú và đa dạng, có thể áp dụng cho nhiều loại lưu chất và điều kiện làm việc khác nhau.

Cấu tạo và nguyên lý hoạt động của sản phẩm van bi điều khiển điện Unid

Cấu tạo van bi điều khiển điện Unid

Về cơ bản sản phẩm van bi điều khiển điện Unid được cấu tạo gồm hai phần, là phần tạo momen xoắn và phần tiếp nhận momen xoắn.

Phần tạo ra momen xoắn chính là bộ điều khiển điện của van, là sự kết hợp giữa rất nhiều các chi tiết cơ khí và linh kiện điện tử.

Ở đây các linh kiện được sử dụng để cấu thành van có thể kể đến như: Tụ điện, ic, transistor, bảng mạch,… Và chúng ta có một bộ phận được kết hợp giữa phần cơ và phần điện đó là động cơ điện (motor). Mỗi một linh kiện, bộ phận này sẽ được nhà sản xuất tính toàn, thiết kế để khi chúng kết hợp lại với nhau, sẽ tạo thành các mô-đun riêng biệt, mỗi mô-đun sẽ phụ trách những công việc riêng, để khi kết hợp lại với nhau chúng có thể sử lý công việc theo tính hệ thống.

Cấu tạo van bi điều khiển điện Unid
Cấu tạo van bi điều khiển điện Unid

Phần tiếp nhận momen xoắn là thân van, được tính từ trục van trở xuống. Với bộ thân van bi, gần như tất cả các sản phẩm van bi điều khiển điện và khí nén, đều có cấu tạo về cơ bản là giống nhau.

Khác biệt giữa các loại thân van chủ yếu là, vật liệu chế tạo, hình dáng kích thước và sự chia nhỏ các bộ phận, còn lại hầu hết chúng đều được cấu tạo từ 5 chi tiết bộ phận chính.

  • Vỏ thân van
  • Bi van
  • Trục van
  • Giăng bi van
  • Gioăng trục van

Và môi số chi tiết phụ có nhiệm vụ hỗ trợ cố định và làm kín tổng thể.

Cấu tạo phần thân van bi điều khiển điện Unid
Cấu tạo phần thân van bi điều khiển điện Unid

Nguyên lý hoạt động van bi điều khiển điện Unid

Bản thân thiết bị van bi điều khiển điện Unid là sự kết hợp giữa phần điện và phần cơ, nên ta sẽ tìm hiểu cách thức hoạt động của van dựa trên hai phần này.

Bộ phận điện có nhiệm vụ biến đổi điện năng thành cơ năng, bằng cách sử dụng động cơ điện. Nhưng nếu chỉ dừng lại ở việc tạo ra chuyển động quay, sau đó truyền xuống trục van thì chưa đủ để có thể điều khiển được hoạt động của van.

Vậy nên người ta sử dụng các linh kiện điện tử và kết hợp chúng lại với nhau, để có thể điều chỉnh được dòng điện cấp vào động cơ điện, từ đó điều khiển hoạt động của động cơ điện. Chuyển động quay từ động cơ điện sẽ được, truyền đến bộ phận hộp giảm tốc sau khi ra khỏi hợp giảm, chuyển động quay sẽ giảm bớt tốc độ cùng với đó là momen xoắn được nâng lên, và cuối cùng đi ra khỏi bộ điều khiển điện để truyền vào trục van.

Hoạt động của bộ phận thân van bắt đầu khi trục van nhận được chuyển động quay, với một momen xoắn đủ lớn, và liên kết giữa trục và bi van, sẽ làm thay đổi góc nghiêng của bi van, khi bi van xoay đến một góc mà đường thông có cùng phương với đường ống, van sẽ ở trạng thái mở hoàn toàn, phương của đường thông bi van vuông góc với phương đường ống van sẽ đóng hoàn toàn.

Đây là toàn sơ bộ quá trình làm việc cơ bản nhất của van bi điều khiển điện Unid on/off, kiểu làm việc của van bi điều khiển điện cũng có chung nguyên lý này, khác biệt là van tuyến tính có thể mở van ở một góc độ nhất định.

Phân loại sản phẩm van bi điều khiển điện Unid

Sản phẩm van bi điều khiển điện Unid được VIVA nhập khẩu trực tiếp tại Đài Loan, với mong muốn đáp ứng mọi nhu cầu về chủng loại sản phẩm, chúng tôi đã cân nhắc khi lựa chọn nhập khẩu sản phẩm với đầy đủ cả về số lượng và chủng loại.

Dưới đây là các dòng sản phẩm van bi điều khiển, được nhập khẩu và phân phối chính hãng bởi VIVA.

Phân loại dựa trên vật liệu chế tạo van

Van bi điều khiển điện Unid bằng thép và bằng nhựa
Van bi điều khiển điện Unid bằng thép và bằng nhựa
  • Van bi inox điều khiển điện Unid
  • Van bi nhựa điều khiển điện Unid
  • Van bi gang điều khiển điện Unid
  • Van bi thép điều khiển điện Unid

Phân loại dựa trên kiểu lắp đặt van

Van bi điều khiển điện Unid lắp ren và lắp bích
Van bi điều khiển điện Unid lắp ren và lắp bích
  • Van bi điều khiển điện Unid lắp ren
  • Van bi điều khiển điện Unid lắp bích
  • Van bi điều khiển điện Unid lắp clamp

Phân loại dựa trên điện áp điều khiển

Van bi điều khiển điện Unid dùng điện 110V và 220V
Van bi điều khiển điện Unid dùng điện 110V và 220V
  • Van bi điều khiển điện 220V Unid
  • Van bi điều khiển điện 110V Unid
  • Van bi điều khiển điện 24V Unid

Ưu nhược điểm của sản phẩm van bi điều khiển điện Unid

Là dòng sản phẩm được công ty Unid chú trọng đầu từ nghiên cứu và phát triển, nên các dòng van bi điều khiển điện Unid, được tối ưu và được tích hợp nhiều công nghệ hiện đại trong sản phẩm, song song với đó trong quá chế tạo nhà sản xuất sử dụng nhiều loại máy móc công nghệ cao. Vì vậy sản phẩm van bi điều khiển điện Unid có khá nhiều những ưu điểm nổi trội.

Nhưng vì yêu cầu kỹ thuật và điều kiện làm việc của các hệ thống, hiện tại khá là khắc nghiệt vậy nên vẫn còn một số điểm mà dòng van này cần cải tiến thêm để tối ưu hơn nữa khả năng làm việc.

Ưu điểm của van bi điều khiển điện Unid

  • Với sự đa dạng trong thiết kế các sản phẩm van bi điều khiển điện Unid, có khả năng ứng dụng trong hầu hết các hệ thống phổ thông tại Việt Nam, trừ những đường có đường kính quá lớn.
  • Có nhiều loại bộ điều khiển với tính năng và thông số khác nhau, đáp ứng tốt  yêu cầu về chế độ làm việc cũng như, thông số kỹ thuật, trong hầu hết các trường hợp.
  • Việc sử dụng bộ điều khiển bằng điện mang lại khả năng vận hành van từ xa, khả năng làm việc đồng bộ với hệ thống tốt hơn, tiết kiệm thời gian và công sức vận hành van, từ đó nâng cao tính hiệu quả trong công việc.
  • Unid có nhiều loại bộ điều khiển, sử dụng các mức điện áp khác nhau đối với cả dòng điện một chiều và điện xoay chiều, các mức điện áp phổ biến như AC 220V, AC 110V, DC 24V,…
  • Thiết kế nhỏ gọn trọng lượng nhẹ, sử dụng các kiểu lắp đặt phổ biến như lắp ren và lắp bích.
  • Giá thành sản phẩm phù hợp với mặt bằng chung, giúp khách hàng dễ dàng tiếp cận với sản phẩm hơn.

Nhược điểm của van bi điều khiển điện Unid

  • Dải kích thước của van không lớn chỉ từ DN15 đến DN50, chỉ có thể sử dụng trên đường ống có kích thước vừa và nhỏ. Tuy nhiên bạn có thể khắc phục nhược điểm này, bằng cách thay thế thân van có có kích thước lớn hơn.
  • Van không làm việc được ở nhiệt độ và áp suất quá cao, với dải nhiệt độ làm việc Từ -10 độ C đến 110 độ C.

Ứng dụng thực tiễn của van bi điều khiển điện Unid

Được sản xuất để đáp ứng nhu cầu, điều khiển và kiểm soát lưu chất tốt hơn. Trước khi thiết sản phẩm van bi điều khiển khiển điện, nhà sản xuất đã tìm hiểu rất kỹ về điều kiện làm việc, tính năng sản phẩm cần có, yêu cầu của hệ thống và người dùng. Để có thể cho ra đời các dòng sản phẩm có khả năng ứng dụng cao, đáp ứng đúng và đủ nhu cầu của thị trường.

Dưới đây là một vài ứng dụng phổ biến của sản phẩm van bi điều khiển điện Unid:

  • Ứng dụng trong các hệ thống nhà máy sản xuất nước sạch.
  • Ứng dụng trong nhà máy xử lý nước thải.
  • Ứng dụng trong các nhà máy thủy điện, nhiệt điện.
  • Ứng dụng trên các hệ thống đường ống của các nhà máy sản xuất các loại thực phẩm và dược phẩm.
  • Ứng dụng cho hệ thống khí nén và hệ thống hơi phục vụ trong công nghiệp.
  • Ứng dụng để kiểm soát hệ thống tưới tiêu tự động phục vụ trong nông nghiệp.

Và rất nhiều những ứng dụng khác trong thực tế.

Ứng dụng thực tiễn của van bi điều khiển điện Unid
Ứng dụng thực tiễn của van bi điều khiển điện Unid

Báo giá sản phẩm van bi điều khiển điện Unid

Giá thành của sản phẩm van bi điều khiển Unid, phụ thuộc vào nhiều yếu tố như (chủng loại van, kích thước van và vật liệu chế tạo).

Nên để có thể đưa ra một cái giá cụ thể là rất khó khăn, thay vì như vậy quý khách hàng, chỉ cần liên hệ trực tiếp với chúng tôi, việc này vừa thuận tiện để trao đổi thông tin sản phẩm, giúp chúng tôi tư vấn sản phẩm cho bạn một cách dễ dàng và chi tiết hơn, sau khi xác định được loại van phù hợp, chúng tôi sẽ thông tin đến bạn báo giá về sản phẩm chi tiết nhất.

Phương thức liên hệ có thể là gọi điện trực tiếp hoặc trao đổi tin nhắn qua zalo. Đội ngũ nhân viên tư vấn của chúng tôi sẽ cố gắng giải đáp mọi thắc mắc, và phản hồi nhanh nhất có thể.

Xem thêm: Van bi điều khiển điện Alohan
