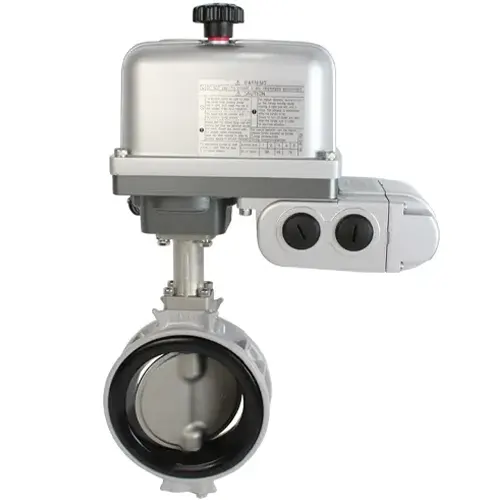

Van bướm điện on/off Kitz EXS200-10XJMEA

Mô tả

Cập nhật lần cuối ngày 06/11/2026 lúc 11:28 sáng

Van bướm điện on/off Kitz EXS200-10XJMEA là dòng van bướm đệm đàn hồi sơ hữu phần thân bằng nhôm model 10XJMEA, được tích hợp bộ điều khiển điện KITZ KELMO dòng EXS phục vụ cơ chế đóng mở tự động hai vị trí. Thuộc phân khúc van bướm điện Kitz, đây là model chuyên dụng cho nhiệm vụ on/off, không dùng để điều tiết lưu lượng. Ngoài ra, cơ cấu tự khóa tích hợp trên bộ điện EXS giúp giữ nguyên vị trí van khi mất điện.

Thông số kỹ thuật van bướm điện on/off Kitz EXS200-10XJMEA

Thông số	Giá trị
Model	EXS200-10XJMEA (thân 10XJMEA + bộ điện EXS)
Kiểu điều khiển	ON/OFF, tốc độ chậm, tự khóa
Dải cỡ thân dòng XJ	DN40–DN300; cỡ ghép bộ điện theo catalogue KITZ, xác nhận khi đặt hàng
Cấp áp	JIS 10K (dòng XJ có cả JIS 5K), áp làm việc tối đa 1,0 MPa
Thân / cổ / trục	ADC12 / SCS13A / SUS410
Đĩa	SCS14A (inox 316 đúc) hoặc PPS bọc SCS13A
Gioăng	EPDM −20…+120 °C, liên tục −20…+100 °C (hoặc FKM)
Điện áp, thời gian đóng mở	Theo catalogue KITZ, xác nhận khi đặt hàng
Mô-men bộ điện	Theo catalogue KITZ, xác nhận khi đặt hàng

Số liệu thân van lấy từ dòng XJ của KITZ, số liệu bộ điện xem tại catalogue bộ điện KELMO EX của KITZ.

Vật liệu và khả năng chịu môi chất

Thân ADC12 là hợp kim Nhôm – Silic – Đồng đúc áp lực, có ưu điểm khối lượng nhẹ, dễ treo trên giá đỡ cùng bộ điện. Tuy nhiên, do thành phần đồng và Silic dễ tạo thành cặp điện hóa trong dung dịch dẫn điện, thân van sẽ bị ăn mòn rất nhanh khi tiếp xúc với nước biển hoặc nước nhiễm Clorua nặng. Vì vậy dòng XJ chỉ phù hợp cho các hệ thống nước sạch và không nên dùng cho môi trường nước biển.

Đĩa có hai lựa chọn: SCS14A (inox 316 đúc) hoặc SCS13A (nhựa PPS bọc lõi inox 303). Do Iinox 316 chứa khoảng 2–3% Molypden, giúp màng thụ động bền hơn và chống rỗ khi trong môi trường nước có chứa Clorua, còn inox 304 thì kém hơn. Gioăng EPDM là cao su không phân cực nên bền với nước nóng và hơi nước với dải nhiệt độ từ −20…+120 °C (dùng liên tục −20…+100 °C), tuy nhiên do EPDM dễ hấp thụ dầu khoáng dẫn đến hiện tượng trương nở. Do đó, các môi chất có dầu cần tham khảo chuyển sang sử dụng gioăng FKM.

Giải mã ký hiệu van bướm điện on/off Kitz EXS200-10XJMEA và cơ cấu tự khóa

Trong mã EXS200-10XJMEA:

• 10 là tiêu chuẩn kết nối JIS 10K (cấp áp danh định 10 kgf/cm², áp làm việc tối đa giảm theo nhiệt độ và trần ở đây là 1,0 MPa).
• XJ là dòng thân nhôm
• M là đĩa SCS14A
• E là gioăng EPDM.

Bộ điện EXS truyền động qua bộ giảm tốc nên tốc độ đóng mở chậm. Cơ cấu tự khóa nghĩa là truyền động không thể bị đảo chiều từ phía đĩa: lưu chất đẩy lên đĩa không làm van xoay và khi mất điện van đứng nguyên tại vị trí cuối. Điều này khác biệt so với van khí nén lò xo hồi vốn tự động đưa van về vị trí an toàn.

EXS chỉ có hai trạng thái mở hoặc đóng, nên không dùng để điều chỉnh lưu lượng. Nếu hệ thống cần tín hiệu điều tiết 4–20 mA, thương hiệu Kitz cung cấp các tùy chọn bộ điện dòng EXCN hoặc EXD. Khách hàng vui lòng liên hệ trực tiếp với Van nước Việt Nam để được tư vấn mã ghép cụ thể và chính xác nhất.

Ứng dụng van bướm điện on/off Kitz EXS200-10XJMEA

• Nên dùng: Hệ thống cấp và xả nước sạch, nước làm mát, bồn chứa và trạm bơm cần điều khiển tự động từ xa hoặc đồng bộ theo mạch PLC.
• Không nên dùng:
  • Nhiệm vụ điều tiết lưu lượng liên tục (nếu cần nên chuyển sang chọn phiên bản nhận tín hiệu 4–20 mA).
  • Môi trường nước biển hoặc môi chất chứa dầu khoáng nếu giữ gioăng EPDM.
  • Các vị trí yêu cầu đóng ngắt khẩn cấp tức thì, do đặc tính bộ điện EXS vận hành hành trình đóng mở tương đối chậm.

Phiên bản khác cùng dòng

Ở vị trí ít thao tác, van bướm nhôm tay quay Kitz G-10XJMEA cho chi phí đầu tư thấp hơn và không cần nguồn điện. Cùng thân 10XJMEA còn có bản tay gạt và bản khí nén FA, tùy yêu cầu tự động hóa.

So sánh với model tương đương

Model	Vận hành	Điểm mạnh	Giới hạn
EXS200-10XJMEA	Điện ON/OFF, tự khóa	Giữ vị trí khi mất điện	Cần nguồn điện, đóng mở chậm
FA-10XJMEA	Khí nén tác động kép	Đóng mở nhanh	Cần khí nén và van điện từ
G-10XJMEA	Tay quay	Không cần năng lượng	Thao tác thủ công

Về hãng khác, nếu cần đối chiếu giá và thời gian giao hàng, van bướm nhôm điện on/off Tomoe 700Z-4I (Nhật Bản) có thông số tương đương: thân nhôm, vận hành điện.

Lắp đặt và bảo trì van bướm điện

• Kiểm tra nguồn điện đúng loại ghi trên bộ điện trước khi đấu dây; nối đất vỏ bộ điện.
• Lắp van với đĩa mở nhẹ, siết bu lông bích chéo đối xứng, ống đồng tâm.
• Chạy thử không tải: quan sát đĩa mở đóng hết hành trình, kiểm tra công tắc hành trình và tín hiệu phản hồi.
• Che bộ điện khỏi nước mưa trực tiếp; kiểm tra gioăng nắp và đầu cáp.
• Định kỳ đóng mở toàn hành trình và kiểm tra độ kín gioăng EPDM, nhất là van ít thao tác.

Câu hỏi thường gặp

Van bướm điện on/off Kitz EXS200-10XJMEA có điều chỉnh lưu lượng được không?

Không. EXS là bộ điện on/off, chỉ mở hoặc đóng. Nếu hệ thống muốn điều tiết theo tín hiệu 4–20 mA khách hàng nên tham khảo các phiên bản sử dụng bộ điện dòng EXCN hoặc EXD của Kitz.

Khi mất điện thì van sẽ đứng ở vị trí nào?

Nhờ cơ cấu tự khóa thông minh, van sẽ giữ nguyên vị trí hiện tại lúc mất điện. Trường hợp hệ thống bắt buộc van phải tự động đóng hẳn hoặc mở hẳn khi mất nguồn, quý khách nên cân nhắc chuyển sang dòng van điều khiển khí nén tác động đơn có lò xo hồi vị.

Nguồn điện áp và thời gian đóng mở của van là bao nhiêu?

Các giá trị này phụ thuộc vào kích cỡ van và model bộ điện tương ứng theo tiêu chuẩn catalogue KitZ. Van nước Việt Nam xác nhận khi báo giá.

Mua Van bướm điện on/off Kitz EXS200-10XJMEA tại Van nước Việt Nam

Để nhận báo giá chi tiết, khách hàng vui lòng cung cấp các thông số kỹ thuật cho Van nước Việt Nam bao gồm: kích cỡ DN, áp suất làm việc, lưu chất, nhiệt độ, tiêu chuẩn mặt bích, điện áp nguồn sẵn có, yêu cầu tín hiệu phản hồi và số lượng cần mua. Khách hàng có thể tham khảo toàn bộ butterfly valve Kitz mà Van nước Việt Nam đang phân phối trước khi chốt cấu hình.
