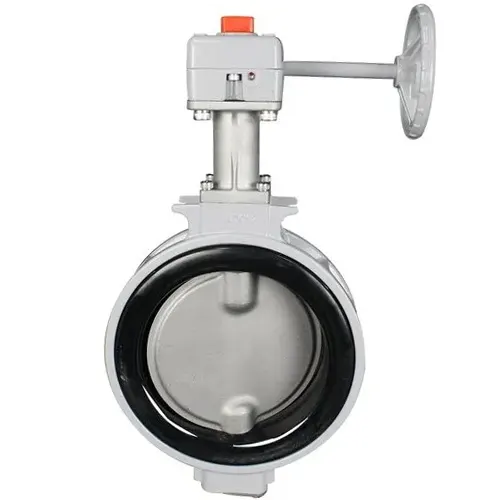

Van bướm nhôm tay quay Kitz G-10XJMEA

Mô tả

Cập nhật lần cuối ngày 23/10/2026 lúc 09:31 sáng

Van bướm nhôm tay quay Kitz G-10XJMEA thuộc nhóm van bướm Kitz hộp số tay quay: bản hộp số của 10XJMEA, thân nhôm ADC12, đĩa SUS316, gioăng EPDM, JIS 10K. Hộp số thay tay gạt để thao tác nhẹ ở cỡ lớn và giữ đĩa ở góc mở bất kỳ. Dải cỡ DN40–DN300, áp làm việc tối đa 1,0 MPa.

Thông số kỹ thuật van bướm nhôm tay quay Kitz G-10XJMEA

Thông số	Giá trị
Ký hiệu	G-10XJMEA (G- = hộp số tay quay; 10 = JIS 10K; XJ = thân nhôm; M = đĩa SCS14A; E = EPDM)
Thân van	Nhôm đúc ADC12
Cổ van	SCS13A
Trục	SUS410
Đĩa	SCS14A (inox 316 đúc); tùy chọn PPS bọc SCS13A
Gioăng	EPDM; tùy chọn FKM
Mặt bích	JIS 5K/10K
Áp làm việc tối đa	1,0 MPa
Kích cỡ	DN40–DN300
Nhiệt độ gioăng EPDM	−20…+120°C; liên tục −20…+100°C

Số liệu theo catalogue dòng XJ của KITZ. Tỷ số truyền, số vòng quay và mô-men theo catalogue KITZ, xác nhận khi đặt hàng.

Hộp số tay quay hoạt động thế nào

Hộp số dùng cặp trục vít – bánh vít. Trục vít quay nhiều vòng để bánh vít xoay 90° và truyền sang trục đĩa. Tỷ số truyền lớn nhân mô-men tay quay lên nhiều lần, nên một người đóng được van cỡ lớn.

Cặp trục vít – bánh vít có góc xoắn nhỏ nên tự hãm: dòng chảy đẩy lên đĩa không quay ngược được trục vít. Đĩa vì thế giữ nguyên độ mở, điều mà tay gạt phải nhờ chốt khóa. Chỉ báo vị trí trên hộp số cho biết góc mở.

Đổi lại, đóng mở chậm hơn tay gạt. Quay tay quay quá mạnh khi đĩa đã đến hết hành trình có thể làm hỏng cơ cấu; hộp số có vít chặn hành trình để ngăn việc này.

Vật liệu và khả năng chịu môi chất của Van bướm nhôm tay quay Kitz G-10XJMEA

Thân ADC12 (Al–Si–Cu) nhẹ nhưng bị ăn mòn điện hóa khi gặp Clorua, nên không dùng cho nước biển. Đĩa SCS14A là inox 316 với khoảng 2–3% Molypden, chống rỗ do Clorua tốt hơn 304. Trục SUS410 cứng, chịu mòn; gioăng bao kín hai đầu trục.

EPDM không phân cực nên bền với nước nóng và kiềm, nhưng trương nở khi hấp thụ dầu khoáng. Gioăng EPDM chịu −20…+120°C, dùng liên tục đến +100°C. Môi chất có dầu cần tùy chọn FKM.

Ứng dụng của Van bướm nhôm tay quay Kitz G-10XJMEA

• Nên dùng: đường ống nước cỡ vừa và lớn, vị trí cần điều chỉnh độ mở, van đặt cao hoặc nơi hạn chế không gian xoay tay gạt.
• Không nên dùng: nước biển, dầu khoáng với gioăng EPDM, nhiệt độ liên tục trên 100°C, áp trên 1,0 MPa, vị trí cần đóng nhanh dưới vài giây.

Dù có hộp số, van bướm vẫn không phù hợp tiết lưu kéo dài ở độ mở nhỏ vì vận tốc dòng cao gây mòn gioăng.

Phiên bản khác cùng dòng

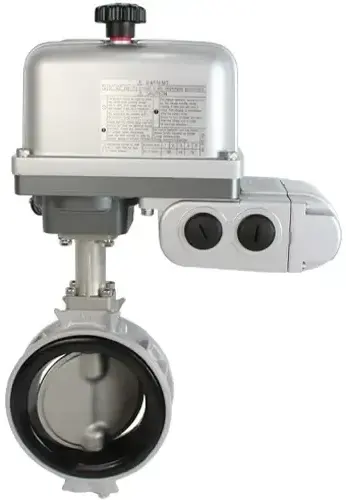

Khi cần đóng mở từ xa hoặc nối vào PLC/SCADA, dùng van bướm điện on/off Kitz EXS200-10XJMEA trên cùng dòng thân van. Bản khí nén FA-10XJMEA phù hợp khi cần đóng nhanh, còn bản tay gạt 10XJMEA dùng cho cỡ nhỏ thao tác trực tiếp.

So sánh với model tương đương

So với bản tay gạt, G-10XJMEA đắt hơn nhưng nhẹ tay và giữ góc mở ổn định; nên chọn từ DN150 trở lên hoặc khi cần điều chỉnh. Khi so với Kitz G-10DJUE (thân gang, hộp số), thân nhôm nhẹ hơn nhưng chịu va đập kém hơn thân gang cầu.

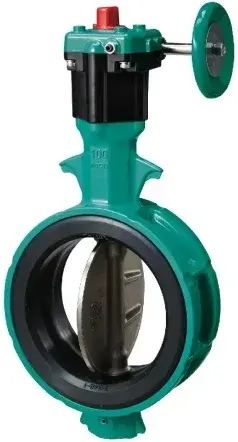

Cùng cấu hình thân nhôm, vận hành tay quay, model tương đương của hãng khác là Tomoe 700Z-2F (Nhật Bản).

Lắp đặt và bảo trì

• Xác nhận chuẩn bích JIS 5K hoặc 10K và chỗ đủ cho hộp số, tay quay.
• Đưa van vào khi đĩa hé nhẹ, để không chạm mép bích.
• Siết bu lông chéo, nhiều lượt, đối xứng.
• Quay tay quay đến hết hành trình mà không dùng thêm cần nối dài.
• Tra mỡ hộp số theo khuyến nghị của KITZ, kiểm tra rò rỉ ở trục định kỳ.
• Xả cặn trước khi chạy thử và thao tác van định kỳ.

Câu hỏi thường gặp

Chữ G- trong G-10XJMEA nghĩa là gì?

G- là tiền tố của bản hộp số tay quay trên nền 10XJMEA.

Hộp số có giữ được độ mở trung gian không?

Có. Cặp trục vít – bánh vít tự hãm nên đĩa không bị dòng chảy đẩy trôi.

Có thể thêm động cơ điện sau này không?

Cùng thân van XJ có bản điện EXS200-10XJMEA. Khả năng cải tạo từ tay quay lên truyền động điện theo catalogue Kitz, xác nhận khi đặt hàng.

Mua van bướm nhôm tay quay Kitz G-10XJMEA tại Van nước Việt Nam

Khi cần nhận báo giá chi tiết và chính xác nhất, khách hàng vui lòng cung cấp các thông số kỹ thuật gồm: kích cỡ DN, áp suất, lưu chất, nhiệt độ, chuẩn mặt bích (JIS 5K hoặc 10K) và số lượng cần mua. Nếu muốn tìm hiểu thêm về các dòng tay gạt, tay quay, điện và khí nén khác của hãng, quý khách có thể tham khảo tại trang các dòng van bướm Kitz.
