Van bướm gang tay quay ARV ABF600

Mô tả

Cập nhật lần cuối ngày 19/10/2026 lúc 03:41 chiều

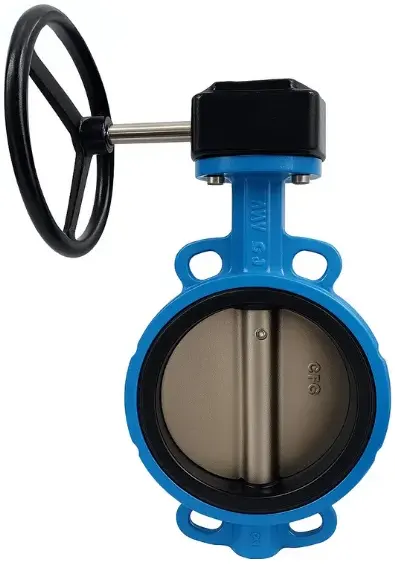

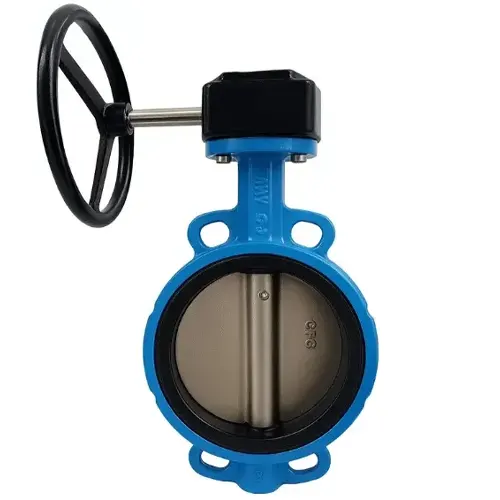

Van bướm gang tay quay ARV ABF600 là van bướm wafer thân gang cầu, gioăng EPDM, đóng mở bằng vô lăng qua hộp số trục vít. Sản phẩm thuộc nhóm van bướm ARV hộp số tay quay, xuất xứ Malaysia.

Thông số kỹ thuật Van bướm gang tay quay ARV ABF600

Thông số theo nhà phân phối: ARV không có catalogue công khai, nên các giá trị trên tổng hợp từ nhiều nhà phân phối tại Việt Nam và giữa các nguồn có chỗ chênh lệch. Vật liệu đĩa và dải cỡ cần xác nhận khi đặt hàng. Xem thêm tiêu chuẩn EN 593 cho van bướm kim loại.

Vật liệu và giới hạn sử dụng của Van bướm gang tay quay ARV ABF600

Gang cầu có graphite dạng cầu nên dẻo và chịu va đập hơn gang xám, loại có graphite dạng tấm tạo vết khía dễ nứt khi chịu sốc. Một nhà phân phối ghi mác EN-GJS-500-7. Lớp sơn epoxy FBE nóng chảy bám liền lên gang nên chống gỉ tốt, nhưng vết trầy khi vận chuyển hoặc lắp đặt làm lộ gang và gỉ bắt đầu từ đó.

Gioăng EPDM không phân cực nên bền với nước. Với dầu khoáng, EPDM trương nở và mất độ kín. Nếu nước có lẫn dầu, hãy hỏi bản gioăng NBR.

Đĩa gang cầu chỉ có lớp sơn bảo vệ. Lưu chất chứa cát, bùn mài mòn hoặc có tính ăn mòn nhẹ sẽ làm bong lớp phủ, lúc đó nên hỏi đĩa inox.

PN16 nghĩa là áp danh định 16 bar ở nhiệt độ thường. Thử vỏ 24 bar bằng 1,5 lần PN, thử kín 17,6 bar bằng 1,1 lần PN, theo số liệu của một nhà phân phối.

Cấu tạo và nguyên lý vận hành hộp số

Vô lăng quay trục vít, trục vít ăn khớp bánh vít gắn với trục đĩa. Tỷ số truyền lớn nhân mô-men, nên một người có thể đóng mở van cỡ lớn mà tay gạt không làm nổi.

Trục vít có góc xoắn nhỏ nên có tính tự hãm: dòng chảy đẩy lên đĩa cũng không làm bánh vít quay ngược. Đĩa giữ nguyên góc mở khi buông vô lăng, kim chỉ góc mở cho biết vị trí thực tế. Đóng chậm làm dòng chảy giảm dần, hạn chế búa nước ở đầu đẩy trạm bơm.

Gioăng bọc thân đồng thời là gioăng bích, vì vậy không lót thêm gioăng phẳng. Đĩa luôn nằm trong dòng chảy nên van có tổn thất áp ngay cả khi mở hoàn toàn, cần tính vào tổn thất cột áp của tuyến ống.

Ứng dụng của Van bướm gang tay quay ARV ABF600

Nhà phân phối nêu ứng dụng cấp thoát nước, nước sạch, nước thải và hệ chữa cháy.

• Nên dùng: nước sạch, nước thải đã lọc rác, trạm bơm, tuyến cần đóng chậm.
• Không nên dùng: dầu khoáng với gioăng EPDM, nước nóng trên 80 °C, lưu chất mài mòn với đĩa gang cầu sơn.
• Không nên dùng: làm van cuối tuyến khi tháo ống phía sau, vì wafer kẹp giữa hai bích bằng bu lông xuyên suốt.

Tài liệu nhà phân phối không nêu chứng nhận UL/FM. Công trình chữa cháy yêu cầu UL/FM phải kiểm tra chứng nhận riêng trước khi chọn van.

Phiên bản khác cùng dòng

Với đường ống DN50 đến DN200 cần đóng mở nhanh 1/4 vòng, dùng bản van bướm gang tay gạt ARV ABF600. Ở DN150–DN200 có cả hai bản; lớn hơn DN200 nên dùng hộp số vì mô-men đóng mở tăng nhanh theo DN.

So sánh với model tương đương

Toyo 562-UESG của Nhật Bản có thân gang cầu FCD450, đĩa SCS13A (inox 304), gioăng EPDM và hộp số cho DN50 đến DN600. Toyo theo JIS 10K, áp làm việc tối đa 1,0 MPa, còn ARV theo PN10 / PN16. Lỗ bích hai hệ khác nhau, nên khi thay thế phải đối chiếu đường kính vòng tâm lỗ và số lỗ, không thay theo DN. Nếu cần đối chiếu cấu hình, van bướm gang tay quay Toyo 562-UESG có thân gang và vận hành tay quay tương đương.

Lắp đặt và bảo trì Van bướm gang tay quay ARV ABF600

• Kiểm tra mặt bích song song, sạch, không có mối hàn nhô vào làm vướng đĩa.
• Mở hé đĩa trước khi kẹp để đĩa không chạm mặt bích.
• Siết bu lông xuyên suốt đối xứng chéo, theo vài lượt, không lót gioăng phẳng.
• Vận hành thử từ đóng đến mở hết, theo dõi kim chỉ góc mở và độ nặng vô lăng.
• Định kỳ kiểm tra rò rỉ ở trục và vết trầy lớp sơn.

Câu hỏi thường gặp

Tại sao buông vô lăng van không tự đổi góc mở?

Trục vít góc xoắn nhỏ có tính tự hãm. Lực dòng chảy lên đĩa không đủ để quay ngược bánh vít.

Có dùng cho nước thải được không?

Nhà phân phối nêu ứng dụng nước thải. Nếu nước có cát hoặc chất mài mòn, lớp sơn trên đĩa gang cầu dễ bong, khi đó hỏi đĩa inox.

Dải cỡ của bản vô lăng là bao nhiêu?

Nhà phân phối thường chào DN150 đến DN350, có nơi ghi DN50 đến DN300. Dải cỡ và mã đầy đủ xác nhận khi đặt hàng. Cỡ từ DN350 trở lên thường chào kiểu hai mặt bích, không thuộc sản phẩm này.

Mua Van bướm gang tay quay ARV ABF600 tại Van nước Việt Nam

Để báo giá, hãy gửi DN, áp suất làm việc, lưu chất, nhiệt độ, tiêu chuẩn mặt bích (PN10 hoặc PN16) và số lượng. Xem toàn bộ van bướm ARV Malaysia chính hãng mà Van nước Việt Nam phân phối trước khi chốt cấu hình.
