Van bướm mặt bích gang tay quay ShinYi FBGS

Mô tả

Cập nhật lần cuối ngày 19/10/2026 lúc 03:00 chiều

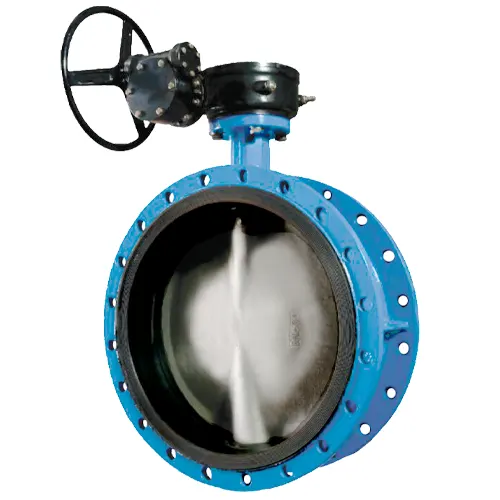

Van bướm mặt bích gang tay quay ShinYi FBGS là van bướm hai mặt bích liền thân, thân gang cầu, đóng mở bằng hộp số tay quay. FBGS thuộc nhóm van bướm Shinyi hộp số tay quay: mặt bích, DN50–1200, PN10/16/25.

Thông số kỹ thuật Van bướm mặt bích gang tay quay ShinYi FBGS

Dải DN, tiêu chuẩn mặt bích, nhiệt độ, môi trường và vật liệu thân, gioăng, đĩa lấy từ trang sản phẩm trên website Shinyi Việt Nam. Mác inox của đĩa, vật liệu trục, mô-men, tỉ số hộp số và khối lượng: xác nhận theo catalogue Shinyi khi đặt hàng.

Vật liệu và khả năng chịu môi chất

Thân gang cầu FCD450 có graphite dạng cầu. Dạng cầu không tạo vết khía bên trong kim loại, nên vết nứt khó lan và thân chịu va đập tốt hơn gang xám có graphite dạng tấm.

Gang tiếp xúc nước sẽ rỉ, vì vậy thân được phủ sơn epoxy tạo lớp cách ly giữa gang và nước. Màu đỏ hoặc xanh thường dùng để phân biệt hệ, không phải quy chuẩn bắt buộc.

Gioăng EPDM là cao su không phân cực nên bền với nước nóng và hơi ẩm trong dải cho phép. Cũng vì không phân cực, EPDM hấp thụ hydrocarbon và trương nở trong dầu khoáng. NBR là cao su nitrile phân cực, bền dầu khoáng hơn nhưng kém với ozone và nước nóng.

Giới hạn 80 °C là của cả cụm van, trong đó có gioăng EPDM và lớp sơn, không phải của riêng thân gang. Môi trường hãng công bố là hệ thống nước. Dầu, hóa chất, hơi nóng và nước biển không thuộc phạm vi công bố, cần hỏi lại cấu hình gioăng và đĩa.

Cấu tạo và ý nghĩa mã FBGS

Chữ đầu F là flange (hai mặt bích), chữ thứ ba G là hộp số (gear); bản wafer cùng nhóm bắt đầu bằng W. Mã đặt hàng theo nhà phân phối có dạng [kiểu]-[DN 4 chữ số]-[cấp áp: 10 = PN10, 16 = PN16, 1K = JIS 10K]-[mã sơn].

Van mặt bích bắt bu lông trực tiếp vào bích ống ở từng phía. Van tự định tâm theo lỗ bu lông, không dùng bu lông dài xuyên qua hai bích như kiểu wafer. Cấu hình này phù hợp cỡ lớn, nơi bu lông dài xuyên suốt khó lắp và khó căn tâm.

Hộp số tay quay đổi nhiều vòng quay thành chuyển động 1/4 vòng của đĩa. Cỡ lớn có áp lực nước tác dụng lên đĩa nên tay gạt khó đóng mở, hộp số giúp thao tác nhẹ hơn và giữ được góc mở trung gian.

Cấp áp phải khớp mặt bích đường ống. PN10, PN16, PN25 là áp danh định 10, 16, 25 bar ở 20 °C theo BS 4504 / DIN. JIS 10K là 10 kgf/cm² (khoảng 0,98 MPa). 150LB theo ASME tương đương khoảng 232 psi, xấp xỉ 16 bar ở nhiệt độ thường. Lỗ bu lông của các tiêu chuẩn khác nhau, nên phải báo tiêu chuẩn bích khi đặt hàng.

Ứng dụng của Van bướm mặt bích gang tay quay ShinYi FBGS

Nên dùng:

• Đường ống nước DN lớn (đến DN1200 theo trang hãng) trong dải −10…80 °C.
• Đường ống cỡ lớn cần căn tâm van theo lỗ bu lông bích, hạn chế lệch tâm khi lắp.

Không nên dùng khi chưa xác nhận lại với hãng:

• Dầu, nhiên liệu, dung môi, hóa chất: gioăng EPDM có thể trương nở.
• Hơi nóng hoặc nước trên 80 °C.
• Nước biển hoặc nước nhiễm mặn, nếu chưa xác nhận mác inox đĩa và vật liệu trục.
• Dùng làm van cuối tuyến: hãng chưa công bố, cần hỏi trước.

Phiên bản khác cùng dòng

Cùng nhóm còn có van bướm kẹp gang tay quay ShinYi WBGS (wafer gang cầu) – chọn theo kích cỡ và cấp áp của đường ống.

So sánh với model tương đương

Ở hãng khác, model cùng cấu hình thân gang, vận hành tay quay là van bướm Samwoo CLF hai mặt bích (Hàn Quốc).

Lắp đặt và bảo trì Van bướm mặt bích gang tay quay ShinYi FBGS

• Kiểm tra tiêu chuẩn, cấp áp và đường kính bích đường ống trước khi nhập van.
• Siết bu lông chéo đối xứng từng nấc ở cả hai bích.
• Quay tay quay hết hành trình để kiểm tra đĩa và chỉ thị vị trí, rồi thử áp.
• Định kỳ vận hành thử và kiểm tra gioăng, hộp số; cỡ lớn cần giá đỡ ống để van không chịu tải ống.

Câu hỏi thường gặp

Van bướm mặt bích gang tay quay ShinYi FBGS có đến DN1200 không?

Trang hãng ghi dải DN50–DN1200 dùng chung cho WBLS, WBGS và FBGS, cỡ ngoài bảng theo yêu cầu. Cỡ cụ thể của FBGS cần xác nhận khi đặt hàng.

Đĩa FBGS là inox 304 hay 316?

Trang hãng chỉ ghi đĩa inox, không nêu mác. Nếu nước có clorua, hãy yêu cầu xác nhận mác 316 vì molypden 2–3% giúp chống rỗ tốt hơn 304.

Van có dùng cho dầu không?

Hãng công bố môi trường hệ thống nước. Gioăng EPDM trương nở trong dầu khoáng, vì vậy cần hỏi lại cấu hình gioăng trước khi dùng.

Mua Van bướm mặt bích gang tay quay ShinYi FBGS tại Van nước Việt Nam

Để báo giá, hãy gửi DN, áp suất làm việc, lưu chất, nhiệt độ, tiêu chuẩn mặt bích và số lượng. Các dòng tay gạt, tay quay và điều khiển điện khác của hãng có tại trang van bướm Shinyi.
