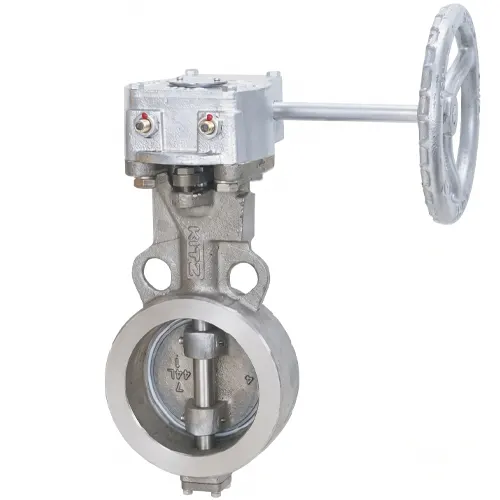

Van bướm inox tay quay Kitz GL-10UB

Mô tả

Cập nhật lần cuối ngày 06/11/2026 lúc 11:09 sáng

Van bướm inox tay quay Kitz GL-10UB là bản hộp số của dòng UB, sở hữu thiết kế lệch tâm kép với thân inox SCS13A, vòng làm kín PTFE và đạt tiêu chuẩn áp lực JIS 10K. Thuộc phân mục van bướm tay quay Kitz, model GL-10UB là giải pháp tối ưu cho các kích cỡ đường ống lớn, nơi, mà tay gạt khó thao tác. Nhà phân phối ghi hiện có sẵn DN50–DN150.

Thông số kỹ thuật van bướm inox tay quay Kitz GL-10UB

Thông số	Giá trị
Thương hiệu	KITZ (Nhật Bản)
Model	GL-10UB (bản hộp số của 10UB)
Kiểu van	Bướm lệch tâm kép (double offset)
Thân van	SCS13A (inox 304 đúc), tùy chọn SCS14A
Đĩa van	SCS13A mạ crôm cứng
Vòng làm kín	PTFE
Cấp áp	JIS 10K
Áp làm việc tối đa	1,4 MPa
Nhiệt độ làm việc	−29…+160°C (PTFE độn sợi carbon tới 200°C)
Vận hành	Hộp số, tay quay; dòng UB DN40–DN600, có sẵn DN50–DN150

Số liệu lấy từ catalogue dòng UB của KITZ. Tỷ số truyền, số vòng quay và mô-men theo cỡ DN: theo catalogue KITZ, xác nhận khi đặt hàng.

Hộp số tay quay trên van bướm inox tay quay Kitz GL-10UB

Hộp số thường dùng cơ cấu trục vít – bánh vít. Tay quay xoay nhiều vòng để đĩa quay 90°, nên lực tay được nhân lên và người vận hành đóng mở được cỡ lớn mà không cần dùng cần gạt dài. Trục vít còn tự hãm: áp lực từ dòng chảy lên đĩa không đẩy ngược được tay quay, nên van giữ nguyên góc mở trung gian.

Đóng mở chậm cũng giảm búa nước. Với tay gạt, người vận hành đóng van trong một giây, dòng chảy dừng đột ngột và sinh sóng áp suất. Hộp số ngăn thao tác nhanh như vậy.

Hộp số không đổi các giới hạn của thân van. Áp tối đa 1,4 MPa, nhiệt độ −29…+160°C vẫn do thân SCS13A, đĩa mạ Crôm cứng và vòng PTFE quyết định.

Vật liệu và khả năng chịu môi chất Van bướm inox tay quay Kitz GL-10UB

SCS13A là mác đúc tương đương inox 304. Crôm tạo lớp oxit Cr₂O₃ mỏng, tự phục hồi, giúp thân không gỉ trong nước. Nước nhiều Clorua phá lớp oxit này và gây rỗ; khi đó chọn SCS14A có 2–3% Molypden.

Vòng PTFE trơ với hầu hết axit, kiềm, dung môi vì liên kết C–F bền và các nguyên tử Flo bao kín mạch Carbon. PTFE chịu 160 °C, loại độn sợi Carbon tới 200°C, nhưng chảy nguội dưới tải nén lâu dài. Đĩa mạ Crôm cứng có bề mặt cứng và nhẵn, giảm mài mòn lên vòng PTFE mềm.

Cấu tạo lệch tâm kép và ý nghĩa mã GL-10UB

Hai độ lệch của trục đĩa (khỏi mặt phẳng làm kín và khỏi tâm ống) làm đĩa nhấc khỏi vòng PTFE ngay trong vài độ quay đầu. Vòng ít bị cọ xát, mô-men giảm, độ kín bền hơn. Điều này giúp hộp số làm việc nhẹ hơn.

Giải mã ký hiệu model:

• “GL-” là bản hộp số
• “10” là JIS 10K, áp danh định 10 kgf/cm², khoảng 1,0 MPa, áp làm việc giảm khi nhiệt độ tăng
• “UB” là dòng lệch tâm kép inox. Bản hộp số cấp 16K là GL-16UB.

Ứng dụng van bướm inox tay quay Kitz GL-10UB

• Nên dùng:
  • Đường ống inox lớn dẫn nước nóng, dung môi, hóa chất, nơi tay gạt khó thao tác.
  • Các vị trí cần giữ góc mở trung gian ổn định và đóng mở chậm để tránh búa nước.
• Không nên dùng:
  • Những nơi cần đóng khẩn cấp trong vài giây (tay gạt hoặc bộ truyền động nhanh phù hợp hơn).
  • Khi áp suất trên 1,4 MPa, nhiệt độ trên 160°C, nước chứa nhiều Clorua với thân SCS13A, bùn có hạt mài.

Phiên bản khác cùng dòng

Với đường ống DN50–DN150 cần đóng mở nhanh 1/4 vòng, phiên bản tay gạt Kitz 16UB (JIS 16K) gọn nhẹ hơn bản hộp số. Nếu hệ thống yêu cầu cấp áp suất 10K, khách hàng có thể chọn model tay gạt Kitz 10UB.

Khác biệt chính: Cơ cấu tay gạt đóng mở 90° trong một thao tác, ngược lại hộp số chậm nhưng nhẹ và giữ góc mở. Cấp áp quyết định thêm: 16UB có khả năng chịu áp lực lên tới 2,0 MPa đối với dải kích cỡ DN40–300.

So sánh Van bướm inox tay quay Kitz GL-10UB với model tương đương

Model	Vận hành	Cấp áp	Áp tối đa
Kitz GL-10UB	Hộp số, tay quay	JIS 10K	1,4 MPa
Kitz 10UB	Tay gạt	JIS 10K	1,4 MPa
Kitz 16UB	Tay gạt	JIS 16K	2,0 MPa (DN40–300)
Kitz G-10DJUE	Hộp số, tay quay, thân gang cầu / EPDM	JIS 10K	Theo catalogue KITZ, xác nhận khi đặt hàng

Nếu cần đối chiếu giá và thời gian giao hàng, Samwoo HRW/HTW (Hàn Quốc) có thân gang cầu, vận hành tay quay. Vật liệu thân và gioăng khác Van bướm inox tay quay Kitz GL-10UB nên cần so từng thông số trước khi thay thế.

Lắp đặt và bảo trì Van bướm inox tay quay Kitz GL-10UB

• Xả sạch xỉ hàn và cặn đường ống trước khi lắp để bảo vệ vòng PTFE.
• Hé đĩa khi đặt van giữa hai mặt bích, siết bu lông đối xứng chéo theo nhiều lượt.
• Kiểm tra đường kính trong ống, mặt bích không chạm đĩa khi mở hết hành trình.
• Lắp hộp số với chỉ thị góc mở khớp vị trí đĩa; chỉnh vít hạn vị trí đóng và mở theo hướng dẫn nhà sản xuất.
• Tra mỡ hộp số định kỳ, kiểm tra rò rỉ cổ trục và thay vòng PTFE khi chảy nguội hoặc xước.

Câu hỏi thường gặp

GL-10UB khác 10UB ở điểm nào?

Cả hai model đều có cùng cấu hình thân, đĩa, vòng PTFE và cấp áp suất JIS 10K. Điểm khác biệt duy nhất là Van bướm inox tay quay Kitz GL-10UB sử dụng hộp số tay quay trợ lực để thay thế cho cơ cấu tay gạt trên dòng 10UB.

Hộp số có làm tăng áp lực chịu đựng của van được không?

Không. Áp suất làm việc tối đa 1,4 MPa do độ bền của vật liệu thân van và vòng PTFE quyết định, không phụ thuộc cách vận hành.

Van bướm inox tay quay Kitz GL-10UB có thể kết nối với bộ truyền động điện hoặc khí nén không?

Cần xác nhận theo catalogue Kitz khi đặt hàng. Thông thường, dòng van điện và khí nén của Kitz sẽ có các model riêng.

Mua Van bướm inox tay quay Kitz GL-10UB tại Van nước Việt Nam

Để nhận báo giá Van bướm inox tay quay Kitz GL-10UB chính xác theo đúng cấu hình, quý khách vui lòng gửi cho Van nước Việt Nam các thông số kỹ thuật gồm: kích cỡ DN, áp suất làm việc, loại lưu chất, nhiệt độ, tiêu chuẩn mặt bích và số lượng cần mua. Quý khách cũng có thể tham khảo toàn bộ danh mục van bướm Kitz Nhật Bản chính hãng mà Van nước Việt Nam đang phân phối trước khi chốt cấu hình.
