Van bướm gang tay quay Kitz G-10DJUE

Mô tả

Cập nhật lần cuối ngày 06/11/2026 lúc 11:12 sáng

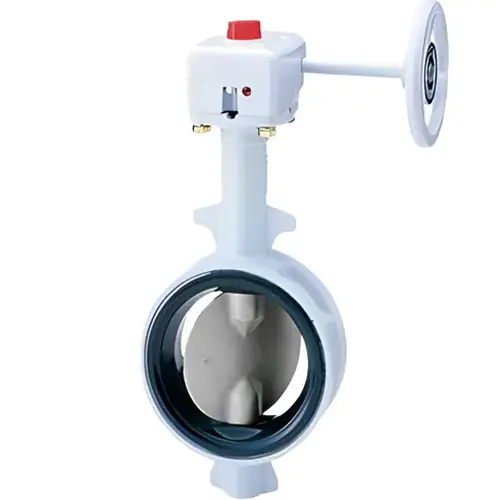

Van bướm gang tay quay Kitz G-10DJUE là dòng van bướm đệm đàn hồi cấu tạo từ thân gang cầu FCD450-10, đĩa inox 304 đúc và gioăng EPDM, vận hành bằng hộp số tay quay, tiêu chuẩn cấp JIS 10K. Model này thuộc nhóm van bướm tay quay Kitz cho đường ống DN150 trở lên do Van nước Việt Nam phân phối. Nhờ tích hợp hộp số tay quay trợ lực giúp người đóng mở van cỡ lớn mà không cần bộ truyền động.

Thông số kỹ thuật Van bướm gang tay quay Kitz G-10DJUE

Thông số	Giá trị
Model	G-10DJUE (G- là hộp số tay quay của 10DJUE)
Dòng sản phẩm	DJ, van bướm đệm đàn hồi
Dải cỡ của dòng DJ	DN40–DN800; cỡ cụ thể theo catalogue KITZ, xác nhận khi đặt hàng
Cấp áp	JIS 10K (dòng DJ có cả JIS 5K)
Áp làm việc tối đa	1,0 MPa
Thân van	Gang cầu FCD450-10
Đĩa van	SCS13A (inox 304 đúc)
Gioăng	EPDM, −20…+120 °C; bản NBR 0…+70 °C
Vận hành	Hộp số tay quay
Bản áp cao hơn	16DJUE / G-16DJUE (JIS 16K)

Số liệu lấy từ catalogue dòng DJ của KITZ. Các thông số không có trong bảng (mô-men vận hành, số vòng quay, khối lượng) theo catalogue KITZ, xác nhận khi đặt hàng.

Vật liệu và khả năng chịu môi chất

Thân FCD450-10 là gang cầu. Graphite trong gang cầu có dạng hạt tròn thay vì dạng vảy như gang xám, nên không tạo vết khía làm nứt lan khi chịu va đập hoặc ứng suất mặt bích. Vì vậy thân chịu được siết bu lông và rung đường ống tốt hơn.

Đĩa SCS13A là thép không gỉ Austenit tương đương inox 304. Lớp màng Oxit Crom giúp đĩa bền với nước sạch, nước cấp, nước làm mát. Với nước có hàm lượng Clorua cao hoặc nước biển, inox 304 dễ rỗ vì không có Molypden; khi đó cần đĩa SCS14A (inox 316) hoặc dòng khác.

Gioăng EPDM của Van bướm gang tay quay Kitz G-10DJUE là cao su không phân cực. Nó bền với nước nóng, hơi nước bão hòa thấp áp, kiềm loãng và axit loãng, nên dải nhiệt đến +120 °C. Nhưng EPDM hấp thụ Hydrocarbon (dầu khoáng, xăng, dầu mỡ) và bị trương nở, mất đàn hồi, nên không dùng cho dầu. Với môi chất có dầu, bản gioăng NBR phù hợp hơn, chỉ dùng trong dải 0…+70 °C.

Giải mã model van bướm gang tay quay Kitz G-10DJUE và vai trò hộp số

Trong mã G-10DJUE:

• G là hộp số tay quay
• 10 là JIS 10K
• DJ là dòng thân gang cầu
• U là đĩa SCS13A
• E là gioăng EPDM
• JIS 10K nghĩa là cấp áp danh định 10 kgf/cm²; áp làm việc tối đa cho phép giảm theo nhiệt độ, với dòng này trần là 1,0 MPa.

Mô-men quay đĩa sẽ tăng theo diện tích bề mặt đĩa và độ chênh lệch áp suất giữa hai phía. Từ kích cỡ DN150 trở lên, việc sử dụng tay gạt thường nặng tay và khó giữ góc mở ổn định. Van được trang bị hộp số giảm tốc trục vít, bánh vít giúp nhân mô-men ở tay quay và có tính tự hãm: dòng chảy không thể đẩy ngược đĩa quay. Nhờ đó van giữ nguyên vị trí mở trung gian, cho phép điều chỉnh lưu lượng thô và hạn chế va đập thủy lực nhờ đóng chậm.

Ứng dụng van bướm gang tay quay Kitz G-10DJUE

• Nên dùng:
  • Hệ thống đường ống nước cấp, nước thải đã lắng, nước làm mát tuần hoàn, PCCC phụ trợ, hệ HVAC cỡ lớn.
  • Các vị trí cần đóng mở chậm để tránh búa nước, hoặc cần giữ vị trí mở một phần.
• Không nên dùng:
  • Môi trường dầu khoáng, dung môi, hơi nước trên +120 °C (gioăng EPDM).
  • Môi trường nước biển và dung dịch giàu Clorua nếu giữ đĩa SCS13A.
  • Các vị trí cần đóng mở tự động; nếu cần hãy tham khảo chọn bản điện hoặc khí nén.

Phiên bản khác cùng dòng

Với đường ống DN50–DN150 cần đóng mở nhanh 1/4 vòng, Kitz 10DJUE gọn và rẻ hơn bản hộp số. Dòng DJ còn có bản JIS 16K (16DJUE, G-16DJUE) cho đường ống áp cao hơn.

So sánh với model tương đương

Model	Thân	Vận hành	Khi nào chọn
G-10DJUE	Gang cầu	Hộp số tay quay	Cỡ lớn, đóng chậm, giữ vị trí trung gian
10DJUE	Gang cầu	Tay gạt	Cỡ nhỏ, đóng mở nhanh
G-10XJMEA	Nhôm ADC12	Hộp số tay quay	Cần nhẹ, nước không có clorua
FA-10DJUE	Gang cầu	Khí nén	Cần điều khiển tự động

Về hãng khác, model cùng phân khúc để so sánh là Tomoe 700G-2U: thân gang, vận hành tay quay, xuất xứ Nhật Bản. Cần đối chiếu mô-men và kích thước lắp đặt trước khi thay thế.

Lắp đặt và bảo trì van bướm hộp số

• Kiểm tra ống đồng tâm, mặt bích song song, bề mặt bích sạch; không hàn gần van khi đã lắp gioăng.
• Đặt đĩa ở vị trí mở nhẹ khi siết bu lông, siết chéo đối xứng để gioăng ép đều.
• Mở hết hành trình trước khi cấp nước để kiểm tra đĩa không chạm thành ống hoặc mép bích.
• Tra mỡ hộp số theo khuyến nghị của KITZ; không để mỡ khoáng dính vào gioăng EPDM.
• Với van ít thao tác, xoay mở đóng toàn hành trình 3–6 tháng một lần để chống kẹt trục.

Câu hỏi thường gặp

Hộp số có tự giữ vị trí mở một phần không?

Có. Bộ truyền trục vít bánh vít có tính tự hãm nên dòng chảy không đẩy ngược được tay quay. Van giữ nguyên vị trí cho đến khi người vận hành xoay tiếp.

Van bướm gang tay quay Kitz G-10DJUE dùng cho nước nóng được không?

Được. Van hoạt động trong dải nhiệt của gioăng EPDM từ −20…+120 °C và áp suất làm việc tối đa không quá 1,0 MPa. Nên báo nhiệt độ và áp làm việc thực tế khi đặt hàng để hệ thống được đảm bảo tối ưu.

Model G-10DJUE và 10DJUE khác nhau như thế nào?

Cả hai model đều có cấu tạo thân, đĩa và gioăng làm kín hoàn toàn giống nhau. Điểm khác biệt duy nhất nằm ở cơ cấu vận hành: G-10DJUE dùng hộp số tay quay chuyên dụng cho đường ống lớn, còn 10DJUE sử dụng tay gạt cho các đường ống nhỏ gọn hơn.

Mua Van bướm gang tay quay Kitz G-10DJUE tại Van nước Việt Nam

Để nhận báo giá nhanh chóng và chính xác, quý khách vui lòng gửi cho Van nước Việt Nam các thông số : cỡ DN, áp suất làm việc, lưu chất, nhiệt độ, tiêu chuẩn mặt bích (JIS 10K hay tiêu chuẩn khác) và số lượng. Cần model khác cỡ hoặc khác kiểu vận hành, tham khảo van cánh bướm Kitz.
