Van bướm gang tay quay Tomoe 700G-2U

Mô tả

Cập nhật lần cuối ngày 19/10/2026 lúc 11:26 sáng

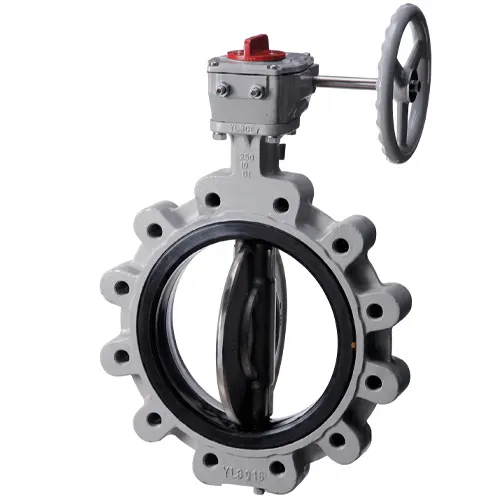

Van bướm gang tay quay Tomoe 700G-2U là van bướm wafer thân gang cầu FCD450, gioăng NBR tiêu chuẩn, vận hành bằng hộp số trục vít cho đường ống DN40–DN600. Model thuộc nhóm van bướm tay quay Tomoe của TOMOE (Nhật Bản), đạt độ kín hoàn toàn (tight shutoff); thân có mũi tên chỉ chiều dòng chảy để lắp đúng hướng. Áp làm việc tối đa 1,0 MPa.

Thông số kỹ thuật Van bướm gang tay quay Tomoe 700G-2U

Số liệu lấy từ catalogue dòng 700G của TOMOE. Với cỡ DN350–DN600, tiêu chuẩn mặt bích xác nhận khi đặt hàng. Catalogue ghi riêng gioăng EPDM chịu −10…+150 °C ở 0,5 MPa; điều kiện này không thay thế dải làm việc liên tục ở trên.

Thân gang cầu, gioăng NBR và EPDM của Van bướm gang tay quay Tomoe 700G-2U

FCD450 là gang cầu: graphite ở dạng hạt cầu, không phải dạng tấm như gang xám. Tấm graphite hoạt động như vết nứt khía bên trong, nên gang xám giòn khi chịu va đập. Hạt cầu không tạo tập trung ứng suất như vậy, vì thế gang cầu dai hơn và chịu được áp suất, rung và va đập ở cỡ lớn.

NBR là cao su nitrile, có nhóm acrylonitrile phân cực. Nhóm này chống trương nở trong dầu khoáng và hydrocarbon, nên NBR là gioăng tiêu chuẩn của 700G. Điểm yếu là ozone và nhiệt: dải NBR chỉ −10…+80 °C, liên tục 0…60 °C.

EPDM làm ngược lại. Mạch không phân cực chịu nước nóng, hơi, ozone, nhưng hấp thụ dầu khoáng và trương nở. Dải làm việc −20…+120 °C, liên tục chỉ 0…70 °C vì cao su lão hóa nhiệt và biến dạng dư khi nén tăng ở nhiệt độ cao kéo dài. Gioăng phải chọn theo môi chất, không đổi tùy ý.

Đĩa SCS14 (inox 316) có 2–3% molypden nên chống rỗ clorua tốt hơn inox 304.

Giải mã mã model 700G-2U và độ kín

“700G” là dòng thân gang cầu kiểu wafer; 704G là full lug, 705G là semi lug. Mã “2U” chỉ hộp số trục vít cho DN40–DN600. Hộp số tự khóa, nên đĩa giữ nguyên vị trí dưới tải dòng chảy.

Độ kín hoàn toàn đạt được nhờ gioăng đàn hồi ép lên chu vi đĩa. TOMOE đánh dấu chiều dòng chảy trên thân; lắp theo đúng mũi tên để van làm việc đúng điều kiện thiết kế.

JIS 10K là cấp áp danh định 10 kgf/cm², áp làm việc tối đa còn phụ thuộc nhiệt độ. Với mặt bích JIS 5K, áp tối đa của van giảm còn 0,75 MPa.

Ứng dụng của Van bướm gang tay quay Tomoe 700G-2U

Dùng cho nước, nước thải sạch, nước làm mát và các môi chất phù hợp với vật liệu gioăng đã chọn.

Nên dùng:

• Đường ống DN200–DN600 cần đóng mở bằng tay, giữ vị trí ổn định
• Hệ cấp nước, xử lý nước, HVAC
• Nơi cần đóng kín hoàn toàn để cách ly đoạn ống

Không nên dùng:

• Gioăng NBR với nước nóng liên tục trên 60 °C
• Gioăng EPDM với dầu khoáng
• Khí/gas, bột, độ nhớt cao hoặc dùng positioner mà chưa chọn bản “Heavy duty” như hãng khuyên

Phiên bản khác cùng dòng

Khi cần đóng mở từ xa hoặc nối vào PLC/SCADA, dùng Tomoe 700G-4I trên cùng dòng thân van. Bộ điện 4I của 700G dùng cho DN40–DN500. Bản điều tiết (4I Control) theo tín hiệu analog (ví dụ 4–20 mA, xác nhận khi đặt hàng).

So sánh với model tương đương

Trong dòng Tomoe, 700G-2U khác 700Z-2F ở thân gang cầu thay cho nhôm, gioăng tiêu chuẩn NBR thay cho EPDM và dải cỡ đến DN600. 700G-1T là bản tay gạt của cùng thân, chỉ DN40–200.

Nếu cần đối chiếu giá và thời gian giao hàng, van bướm gang tay quay Kitz G-10DJUE (Nhật Bản) có thông số tương đương: thân gang cầu FCD450-10, đĩa SCS13A, gioăng EPDM, JIS 10K, 1,0 MPa.

Lắp đặt và bảo trì Van bướm gang tay quay Tomoe 700G-2U

• Đối chiếu mũi tên chiều dòng chảy trên thân với chiều dòng trong ống trước khi lắp.
• Kiểm tra mặt bích đối ứng (JIS 5K/10K, ASME 125/150, DIN PN10/16), hé đĩa nhẹ rồi kẹp van vào giữa.
• Siết bulông chéo đối xứng, từng bước; với DN lớn nên kê đỡ van và ống để hộp số không chịu tải.
• Quay tay quay hết hành trình, đĩa không được chạm thành ống.
• Đóng mở thử định kỳ, kiểm tra rò rỉ ở trục, mặt bích và tình trạng hộp số.

Câu hỏi thường gặp

Van bướm gang tay quay Tomoe 700G-2U dùng gioăng gì?

NBR là gioăng tiêu chuẩn. EPDM và các loại khác là tùy chọn; chọn theo môi chất và nhiệt độ, xác nhận với Van nước Việt Nam khi đặt hàng.

Lắp ngược chiều dòng chảy có sao không?

Có. Van đạt độ kín hoàn toàn (tight shutoff) khi lắp đúng chiều dòng chảy ghi trên thân.

Khi nào chọn bản Heavy duty?

Hãng khuyên chọn khi dùng positioner, môi chất bột hoặc độ nhớt cao, khí hoặc gas. Gửi điều kiện làm việc để Van nước Việt Nam xác nhận.

Mua Van bướm gang tay quay Tomoe 700G-2U tại Van nước Việt Nam

Để báo giá Van bướm gang tay quay Tomoe 700G-2U, gửi cho Van nước Việt Nam các thông tin: DN, áp suất và nhiệt độ làm việc, lưu chất, tiêu chuẩn mặt bích, vật liệu gioăng, số lượng. Xem toàn bộ butterfly valve Tomoe mà Van nước Việt Nam đang phân phối trước khi chốt cấu hình.
