Van bướm gang điện on/off Tomoe 700G-4I là van bướm wafer thân gang cầu FCD450, đóng mở bằng bộ điện một pha, cỡ DN40–500. Van bướm gang điện on/off Tomoe 700G-4I thuộc nhóm van bướm điều khiển điện Tomoe, vận hành ON/OFF (mở hoàn toàn hoặc đóng hoàn toàn). Gioăng tiêu chuẩn là NBR, EPDM là tùy chọn.

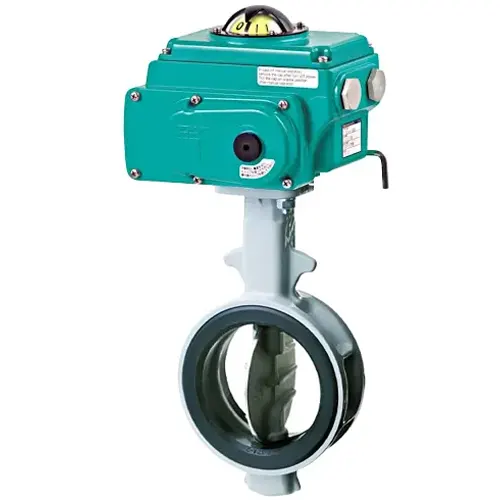

Van bướm gang điện on/off Tomoe 700G-4I lắp trên đường ống — Van bướm điều khiển điện Tomoe, bộ điện một pha

Thông số kỹ thuật Van bướm gang điện on/off Tomoe 700G-4I

Thông số	Giá trị
Thương hiệu	TOMOE (Tomoe Valve, Nhật Bản)
Model	700G-4I (ON/OFF)
Thân	Gang cầu FCD450, kiểu wafer
Đĩa van	SCS14 (inox 316) dạng gân; tùy chọn PPS, CAC702, FCD450
Gioăng	NBR tiêu chuẩn; EPDM tùy chọn
Áp lực tối đa	1,0 MPa (JIS 5K: 0,75 MPa)
Nhiệt độ NBR	−10…+80 °C, liên tục 0…60 °C
Nhiệt độ EPDM	−20…+120 °C, liên tục 0…70 °C
Cỡ van với bộ 4I	DN40–500
Bộ điện	4I, một pha; điện áp và thời gian đóng mở theo catalogue TOMOE, xác nhận khi đặt hàng

Nguồn: catalogue dòng 700G/704G của TOMOE. Van đạt độ kín hoàn toàn (tight shutoff); chiều dòng chảy đánh dấu trên thân.

Vật liệu và khả năng chịu môi chất

Gang cầu FCD450 có graphite dạng cầu, không tạo vết nứt khía như graphite phiến của gang xám. Thân vì vậy chịu va đập và ứng suất kẹp bích tốt hơn. Đây là lý do dòng 700G dùng được đến DN600 ở thân wafer.

Đĩa SCS14 là inox 316 đúc, chứa khoảng 2–3% molypden. Molypden giúp màng thụ động chống rỗ khi nước có clo hoặc clorua, điều mà inox 304 làm kém hơn.

Gioăng tiêu chuẩn của 700G là NBR, khác với 700Z dùng EPDM. NBR phân cực nên bền với dầu khoáng và nhiên liệu. EPDM không phân cực, chịu nước nóng và hơi tốt nhưng hấp thụ hydrocarbon và trương nở trong dầu. Cần chọn gioăng theo môi chất ngay khi đặt hàng.

EPDM có dải −20…+120 °C nhưng chỉ dùng liên tục ở 0…70 °C. Nhiệt độ cao kéo dài làm cao su lão hóa nhiệt, biến dạng dư khi nén tăng và độ kín giảm. NBR dùng liên tục ở 0…60 °C.

Ý nghĩa ký hiệu và nguyên lý ON/OFF

700G là thân wafer gang cầu. 4I là bộ điện một pha; 4J và 4L là ba pha. Nguồn điện cụ thể và thời gian đóng mở không có trong dữ liệu Van nước Việt Nam, nên ghi theo catalogue TOMOE và xác nhận khi đặt hàng.

Bản ON/OFF nhận lệnh mở hoặc đóng, động cơ quay hộp số đưa đĩa 90° rồi dừng ở công tắc hành trình. Đĩa trượt trên gioăng với ma sát đáng kể ở cuối hành trình, nên mô-men tăng khi sắp đóng kín. Bản điều tiết cần cấu hình khác, xem bản Control cùng dòng.

Ứng dụng Van bướm gang điện on/off Tomoe 700G-4I

Nên dùng:

Cấp thoát nước, tuần hoàn, xử lý nước cần đóng mở từ xa.
Đường ống DN200–500 nơi tay quay không thuận tiện.
Chọn bản Heavy duty khi môi chất là bột, độ nhớt cao hoặc khí/gas.

Không nên dùng:

Điều tiết lưu lượng liên tục với bản ON/OFF.
Dầu khoáng khi gioăng là EPDM.
Nhiệt độ ngoài dải gioăng.

Phiên bản khác cùng dòng

Nếu đã có hệ khí nén, van bướm gang khí nén Tomoe 700G-7E đóng mở nhanh hơn và phù hợp khu vực dễ cháy nổ vì không có động cơ điện tại van. Dòng 700G cũng có 7E (tác động kép đến DN350), 7G/7F (tác động đơn DN40–250) và 3A cho DN350–600.

So sánh với model tương đương

Trong nội bộ TOMOE, 700G-4I dùng thân gang cầu, còn 700Z-4I dùng thân nhôm ADC12 nhẹ hơn nhưng không chịu nước biển vì hợp kim Al–Si–Cu ăn mòn điện hóa. 700Z-4I chỉ đến DN300; 700G-4I đến DN500.

Cùng cấu hình thân gang, vận hành điện, model tương đương của hãng khác là EM-FLOW EMEB-OCW (Đài Loan).

Lắp đặt và bảo trì Van bướm gang điện on/off Tomoe 700G-4I

Lắp đúng chiều mũi tên dòng chảy, trục van ưu tiên nằm ngang.
Đặt đĩa hé mở khi đưa van vào giữa hai mặt bích, siết bu lông chéo đối xứng.
Đấu điện theo sơ đồ nhà sản xuất; không cấp nguồn khi chưa kiểm tra điện áp ghi trên bộ điện.
Chạy thử mở/đóng không áp và kiểm tra công tắc hành trình trước khi cấp lưu chất.
Định kỳ kiểm tra rò rỉ trục, gioăng và độ kín đầu cáp.

Câu hỏi thường gặp

Van bướm gang điện on/off Tomoe 700G-4I dùng được để điều tiết lưu lượng không?

Bản ON/OFF thì không. Điều tiết cần bản 4I Control với bộ điều khiển Micom hoặc servo; xác nhận cấu hình với Van nước Việt Nam.

Chọn NBR hay EPDM cho 700G-4I?

NBR là tiêu chuẩn và bền với dầu. EPDM chọn cho nước nóng, hơi nhẹ; ghi rõ khi đặt hàng.

Bộ 4I dùng điện bao nhiêu volt?

Thông số điện theo catalogue TOMOE, xác nhận khi đặt hàng. Van nước Việt Nam không suy đoán điện áp.

Mua Van bướm gang điện on/off Tomoe 700G-4I tại Van nước Việt Nam

Gửi cho Van nước Việt Nam: DN, áp suất, lưu chất, nhiệt độ, tiêu chuẩn mặt bích, nguồn điện sẵn có và số lượng. Các dòng tay gạt, tay quay, điện và khí nén khác của hãng có tại trang van bướm Tomoe.
