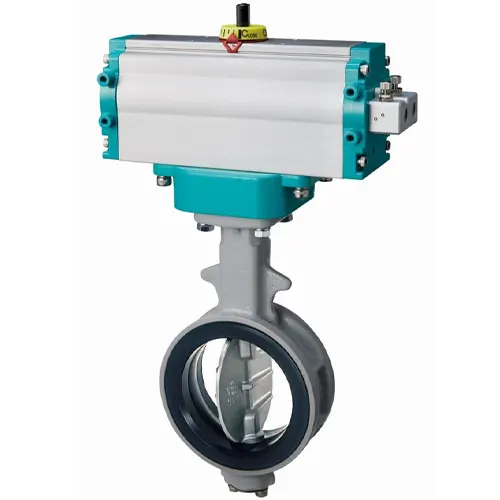

Van bướm gang khí nén Tomoe 700G-7E nằm trong dòng van bướm điều khiển khí nén Tomoe Van nước Việt Nam đang phân phối, cấu hình xi lanh T-DYNAMO tác động kép, thân gang cầu FCD450 kiểu wafer. Xi lanh dùng khí nén cho cả hành trình mở và đóng. Cỡ van DN40–350, áp làm việc tối đa 1,0 MPa.

Van bướm gang khí nén Tomoe 700G-7E xi lanh tác động kép — Van bướm Tomoe 700G-7E xi lanh khí nén T-DYNAMO tác động kép

Thông số kỹ thuật Van bướm gang khí nén Tomoe 700G-7E

Thông số	Giá trị
Thương hiệu	TOMOE (Tomoe Valve), Nhật Bản
Model	700G-7E
Thân	Gang cầu FCD450, kiểu wafer
Đĩa	SCS14 (inox 316); tùy chọn PPS, CAC702, FCD450
Gioăng	NBR tiêu chuẩn; EPDM là tùy chọn
Cỡ van	DN40–350 (mã 7E)
Áp tối đa	1,0 MPa (JIS 5K: 0,75 MPa)
Nhiệt độ NBR / EPDM	−10…+80 °C (liên tục 0…60 °C) / −20…+120 °C (liên tục 0…70 °C)
Mặt bích	JIS 5K/10K, ASME 125/150, DIN PN10/16 (DN40–300)
Vận hành	Xi lanh khí nén tác động kép

Số liệu theo catalogue dòng 700G của TOMOE. Áp suất khí cấp và mô-men xi lanh theo cỡ van, xác nhận khi đặt hàng.

Vật liệu và chọn gioăng NBR hay EPDM

Gang cầu FCD450 có graphite dạng cầu, không tạo vết khía như gang xám, nên thân chịu va đập và ứng suất đường ống tốt hơn. Đĩa SCS14 là inox 316, chứa khoảng 2–3% molypden nên chống rỗ tốt hơn inox 304 khi nước có clorua.

Gioăng tiêu chuẩn là NBR. Đây là cao su phân cực nên bền với dầu và hydrocarbon, dải −10…+80 °C, dùng liên tục 0…60 °C. Chọn NBR cho nước có dầu, nước ngưng khí nén hoặc dầu nhẹ.

EPDM không phân cực nên chịu nước nóng, hơi và dung dịch kiềm nhẹ, dải −20…+120 °C, liên tục 0…70 °C. Nhược điểm là hấp thụ hydrocarbon nên trương nở khi gặp dầu khoáng. Ở nhiệt độ cao kéo dài cao su lão hóa nhiệt và biến dạng dư tăng, độ kín giảm. Với Van bướm gang khí nén Tomoe 700G-7E, hãy báo lưu chất và nhiệt độ để chọn đúng gioăng.

Xi lanh tác động kép và ký hiệu 700G-7E

700G: van bướm gang cầu wafer.
7E: xi lanh khí nén tác động kép, 700G DN40–350. Cỡ lớn hơn dùng mã 3A (DN350–600).
T-DYNAMO: tên cấu hình xi lanh của TOMOE.

Tác động kép nghĩa là khí nén được cấp vào cả hai phía piston: một phía để mở, phía kia để đóng. Thường điều khiển bằng van điện từ 5/2 và dùng khí khô, đã lọc. Không có lò xo hồi, nên khi mất khí van giữ nguyên vị trí cuối. Nếu yêu cầu tự về vị trí an toàn, chọn tác động đơn 7G hoặc 7F (DN40–250).

Ứng dụng

Nên dùng: nước sạch, nước làm mát, nước xử lý, đóng mở tự động theo PLC với chu kỳ thường xuyên.
Nên dùng: nơi có sẵn mạng khí nén.
Không nên dùng: yêu cầu fail-safe bắt buộc khi mất khí, hoặc môi chất làm gang cầu bị ăn mòn.
Cần xác nhận: bột, độ nhớt cao, khí và gas, vì hãng khuyên cấu hình Heavy duty.

Khi lắp bộ định vị (positioner), Van bướm gang khí nén Tomoe 700G-7E có thể điều tiết, nhưng cần xác nhận cấu hình với Van nước Việt Nam.

Phiên bản khác cùng dòng

Ở công trình không có máy nén khí, thay bằng van bướm gang điện tuyến tính Tomoe 700G-4I Control. Hai mã còn lại là 1T tay gạt khóa (DN40–200) và 2U hộp số trục vít (DN40–600).

So sánh với model tương đương

So với 700Z-7E (thân nhôm ADC12, DN40–300), 700G-7E dùng thân gang cầu cứng hơn, tới DN350. 700Z-7E nhẹ hơn nhưng không dùng cho nước biển. Với bản điều tiết điện, xem 700G-4I Control (DN40–500). Cùng phân khúc thân gang cầu FCD450-10, đĩa SCS13A, gioăng EPDM, JIS 10K, 1,0 MPa của hãng khác là Kitz FA-10DJUE.

Lắp đặt và bảo trì

Vệ sinh mặt bích, lắp van giữa hai mặt bích theo chiều dòng chảy đánh dấu trên thân.
Siết bu lông chéo đối xứng để gioăng ép đều.
Nối ống khí vào hai cổng xi lanh qua van điện từ 5/2, dùng khí khô và đã lọc.
Chạy thử đóng mở bằng khí trước khi cấp môi chất để kiểm tra hành trình.
Xả nước ngưng ở bộ lọc khí nén định kỳ.
Kiểm tra rò rỉ khí ở đầu nối, rò rỉ ở trục và độ kín gioăng.

Câu hỏi thường gặp

Tác động kép khác tác động đơn thế nào?

Tác động kép cấp khí cả hai chiều và giữ vị trí khi mất khí. Tác động đơn có lò xo tự đưa van về vị trí an toàn.

Gioăng NBR hay EPDM?

NBR cho môi chất có dầu, dùng liên tục 0…60 °C. EPDM cho nước nóng và hơi, dùng liên tục 0…70 °C, nhưng không dùng với dầu khoáng.

Van bướm gang khí nén Tomoe 700G-7E có điều tiết được không?

Cấu hình mặc định là đóng mở. Muốn điều tiết cần thêm positioner, xác nhận với Van nước Việt Nam.

Mua Van bướm gang khí nén Tomoe 700G-7E tại Van nước Việt Nam

Để báo giá Van bướm gang khí nén Tomoe 700G-7E, gửi cho Van nước Việt Nam: cỡ DN, áp suất, lưu chất, nhiệt độ, tiêu chuẩn mặt bích, áp khí cấp, điện áp van điện từ và số lượng. Cần model khác cỡ hoặc khác kiểu vận hành, tham khảo butterfly valve Tomoe.
