Van bướm gang điện tuyến tính Tomoe 700G-4I Control

Mô tả

Cập nhật lần cuối ngày 19/10/2026 lúc 11:26 sáng

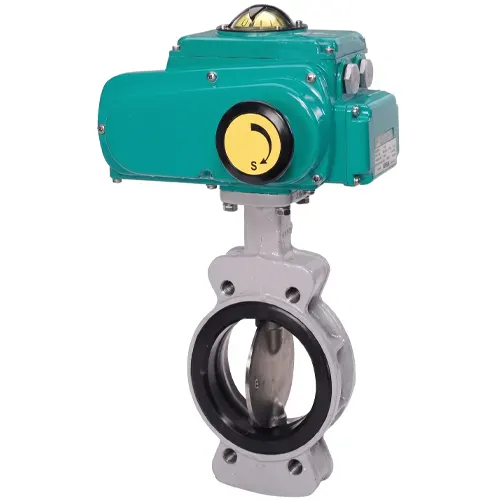

Van bướm gang điện tuyến tính Tomoe 700G-4I Control thuộc nhóm van bướm Tomoe gắn bộ điện: thân gang cầu FCD450 kiểu wafer, bộ điện 1 pha điều tiết độ mở theo tín hiệu analog (ví dụ 4–20 mA, xác nhận khi đặt hàng). Van dùng khi cần giữ lưu lượng hoặc áp suất ở vị trí mở trung gian thay vì chỉ đóng hoặc mở hết. Cỡ van DN40–500 theo mã bộ điện 4I trong catalogue TOMOE.

Thông số kỹ thuật Van bướm gang điện tuyến tính Tomoe 700G-4I Control

Số liệu lấy từ catalogue dòng 700G của TOMOE. Điện áp, mô-men và thời gian hành trình của bộ điện xác nhận khi đặt hàng.

Vật liệu và khả năng chịu môi chất

Thân FCD450 là gang cầu. Graphite trong gang cầu ở dạng hạt tròn nên không tạo vết khía dẫn nứt như dạng phiến của gang xám, vì vậy thân chịu va đập và ứng suất lắp đặt tốt hơn.

Đĩa SCS14 tương đương inox 316, có thêm molypden (khoảng 2–3%) giúp màng thụ động bền hơn khi nước chứa clo hoặc clorua, hạn chế rỗ bề mặt so với inox 304. Đĩa PPS là nhựa kỹ thuật, nhẹ và trơ với nhiều dung dịch, nhưng giới hạn nhiệt thấp hơn kim loại.

Gioăng tiêu chuẩn của 700G là NBR, không phải EPDM. NBR là cao su phân cực nên chịu dầu và hydrocarbon, dải làm việc −10…+80 °C, dùng liên tục 0…60 °C. EPDM không phân cực, chịu nước nóng và hơi nhưng trương nở khi tiếp xúc dầu khoáng, dải −20…+120 °C và dùng liên tục 0…70 °C. Ở nhiệt độ cao kéo dài cao su lão hóa nhiệt, biến dạng dư khi nén tăng và độ kín giảm. Vì vậy phải chọn gioăng theo môi chất và nhiệt độ ngay từ đầu.

Ý nghĩa ký hiệu 700G-4I Control

• 700G: dòng van bướm thân gang cầu kiểu wafer (704G là full lug, 705G là semi lug).
• 4I: bộ điện 1 pha. Các mã 4J và 4L là bộ điện 3 pha.
• Control: bản điều tiết, bộ điện có Micom hoặc servo nhận tín hiệu analog để đặt độ mở.

Với Van bướm gang điện tuyến tính Tomoe 700G-4I Control, hãng khuyên chọn cấu hình Heavy duty khi dùng positioner, khi môi chất là bột hoặc có độ nhớt cao, hoặc khi dẫn khí và gas. Cần xác nhận cấu hình cụ thể với Van nước Việt Nam trước khi đặt.

Ứng dụng

Van bướm gang điện tuyến tính Tomoe 700G-4I Control dùng cho cấp nước, nước làm mát và các đường ống giữ lưu lượng theo tín hiệu từ PLC hoặc bộ điều khiển.

• Nên dùng: nước sạch, nước làm mát, đường ống cần điều chỉnh lưu lượng ở mức mở trung gian, vị trí cách xa người vận hành.
• Không nên dùng: áp trên 1,0 MPa, nhiệt độ vượt dải của gioăng, môi chất ăn mòn gang cầu (cần van lót hoặc thân inox).
• Cần xác nhận: bột, độ nhớt cao, khí và gas, vì hãng khuyên cấu hình Heavy duty.
• Lưu ý chiều dòng chảy: lắp theo dấu mũi tên trên thân van.

Phiên bản khác cùng dòng

Ở vị trí ít thao tác, Tomoe 704G-2U cho chi phí đầu tư thấp hơn và không cần nguồn điện. Cùng dòng còn có 1T (tay gạt khóa, 700G DN40–200), 7E (khí nén tác động kép DN40–350), 7G/7F (tác động đơn DN40–250) và 3U/3K (tác động đơn DN200–600).

So sánh với model tương đương

So với 700G-7E, bản 4I Control không cần máy nén khí và giữ được độ mở trung gian theo tín hiệu analog. Đổi lại thời gian hành trình dài hơn khí nén. So với 700G-2U (hộp số trục vít), 4I vận hành từ xa nhưng cần cấp điện tại van. Về hãng khác, model điều tiết điện để tham khảo là van bướm nhựa điện tuyến tính EM-FLOW EMEBI-MPW (thân nhựa, Đài Loan), dùng cho môi chất khác.

Lắp đặt và bảo trì

• Kiểm tra mặt bích đối ứng (JIS, ASME hoặc DIN) và vệ sinh bề mặt lắp trước khi đặt van.
• Đặt van ở vị trí đóng nhẹ, đưa vào giữa hai mặt bích rồi siết bu lông chéo đối xứng để gioăng ép đều.
• Lắp đúng chiều dòng chảy theo dấu trên thân.
• Đấu dây bộ điện và tín hiệu điều khiển theo sơ đồ đi kèm, kiểm tra chiều quay trước khi chạy tải.
• Chạy thử ở các độ mở 0, 50 và 100%, đối chiếu tín hiệu với vị trí thực.
• Định kỳ kiểm tra rò rỉ ở trục, độ kín gioăng và đầu nối điện.

Câu hỏi thường gặp

Van bướm gang điện tuyến tính Tomoe 700G-4I Control chạy bằng tín hiệu nào?

Bản Control điều tiết theo tín hiệu analog, ví dụ 4–20 mA. Loại tín hiệu và điện áp cấp xác nhận khi đặt hàng.

Gioăng NBR hay EPDM cho nước nóng?

Nước nóng và hơi nên dùng EPDM, dùng liên tục 0…70 °C. NBR là gioăng tiêu chuẩn, hợp với môi chất có dầu, dùng liên tục 0…60 °C.

Khi nào cần chọn Heavy duty?

Hãng khuyên chọn khi dùng positioner, khi môi chất là bột hoặc độ nhớt cao, hoặc khi dẫn khí và gas.

Mua Van bướm gang điện tuyến tính Tomoe 700G-4I Control tại Van nước Việt Nam

Để báo giá Van bướm gang điện tuyến tính Tomoe 700G-4I Control, gửi cho Van nước Việt Nam: cỡ DN, áp suất làm việc, lưu chất, nhiệt độ, tiêu chuẩn mặt bích, tín hiệu điều khiển và số lượng. Các dòng tay gạt, tay quay, điện và khí nén khác của hãng có tại trang van cánh bướm Tomoe.
