Van bướm gang tai bích tay quay Tomoe 704G-2U

Mô tả

Cập nhật lần cuối ngày 19/10/2026 lúc 11:26 sáng

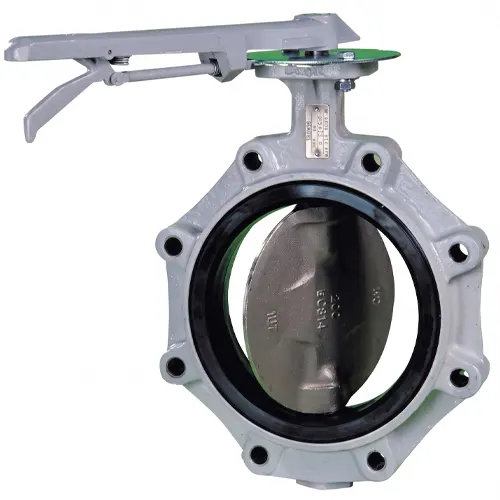

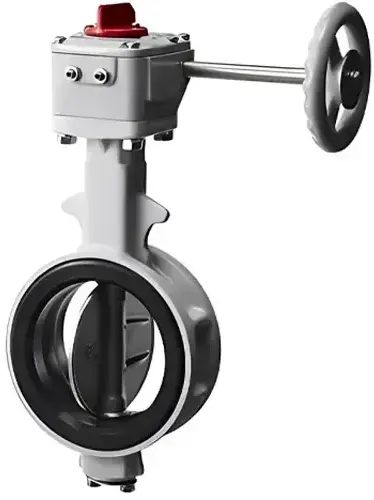

Van bướm gang tai bích tay quay Tomoe 704G-2U là van bướm thân gang cầu FCD450 kiểu full lug, vận hành bằng hộp số trục vít, dùng cho đường ống DN50–600. Van bướm gang tai bích tay quay Tomoe 704G-2U nằm trong dòng van bướm tay quay Tomoe cho đường ống DN150 trở lên mà Van nước Việt Nam phân phối. Tai bích có lỗ bu lông ở cả hai phía thân, nên mỗi bên mặt bích được bắt bu lông độc lập.

Thông số kỹ thuật Van bướm gang tai bích tay quay Tomoe 704G-2U

Số liệu lấy từ catalogue dòng 700G/704G của TOMOE. Mặt bích lắp của riêng 704G theo catalogue TOMOE, xác nhận khi đặt hàng. Van đạt độ kín hoàn toàn (tight shutoff); chiều dòng chảy được đánh dấu trên thân.

Vật liệu và khả năng chịu môi chất

Gang cầu FCD450 có graphite dạng cầu. Dạng cầu không tạo vết nứt khía trong nền kim loại như graphite dạng phiến của gang xám, nên thân chịu va đập và ứng suất bu lông tốt hơn. Điều này quan trọng với thân lug, vì lực siết bu lông truyền thẳng vào tai bích.

Đĩa SCS14 là inox 316 đúc. Hợp kim này chứa khoảng 2–3% molypden nên chống ăn mòn rỗ tốt hơn inox 304 khi nước có clo hoặc clorua. Đĩa PPS là lựa chọn khi cần tránh kim loại tiếp xúc môi chất.

Gioăng NBR tiêu chuẩn bền với dầu khoáng và nhiên liệu vì cao su nitrile phân cực, ít hấp thụ hydrocarbon. EPDM không phân cực nên chịu nước nóng và hơi tốt hơn nhưng trương nở trong dầu khoáng. Vì vậy phải chọn gioăng theo môi chất, không chọn theo thói quen.

Với EPDM, dải làm việc là −20…+120 °C nhưng chỉ nên dùng liên tục ở 0…70 °C. Ở nhiệt độ cao kéo dài, cao su lão hóa nhiệt và biến dạng dư khi nén tăng, làm giảm độ kín. NBR dùng liên tục ở 0…60 °C vì lý do tương tự.

Giải mã model 704G-2U và so sánh full lug với wafer

Số 704G chỉ kiểu thân full lug; 700G là wafer và 705G là semi lug, cùng dòng vật liệu. Mã 2U là hộp số trục vít, có cho DN40–600 trên dòng này.

• Wafer (700G): kẹp giữa hai mặt bích bằng bu lông xuyên suốt, nhẹ và gọn hơn. Tháo van là tháo cả đoạn ống hai phía.
• Full lug (704G): tai bích có lỗ bu lông nên mỗi mặt bích bắt riêng. Có thể tháo đường ống một phía khi bảo trì, và thân chịu lực bu lông tốt hơn.

Khả năng lắp ở cuối đường ống (dead-end) hoặc tháo một phía khi đầu kia còn áp phụ thuộc điều kiện áp suất và cấu hình bu lông. Mức này chưa có trong dữ liệu catalogue Van nước Việt Nam đang giữ, nên cần xác nhận với TOMOE trước khi thiết kế.

Ứng dụng Van bướm gang tai bích tay quay Tomoe 704G-2U

Nên dùng:

• Đường ống nước sạch, nước làm mát, nước thải đã lọc, DN150 trở lên cần đóng mở bằng tay quay.
• Vị trí cần tháo van hoặc ống một phía để bảo trì.
• Khí, bột, môi chất độ nhớt cao: chọn bản Heavy duty theo khuyến nghị của hãng.

Không nên dùng:

• Môi chất có dầu khoáng khi đã chọn gioăng EPDM.
• Nhiệt độ vượt dải gioăng đã chọn.
• Dòng chảy ngược chiều đánh dấu trên thân.
• Dead-end khi chưa có xác nhận bằng văn bản từ TOMOE.

Phiên bản khác cùng dòng

Khi cần đóng mở từ xa hoặc nối vào PLC/SCADA, dùng Tomoe 700G-4I Control trên cùng dòng thân van. Bộ điện 4I một pha có cho 704G DN50–500; 4J/4L là ba pha. Khí nén tác động kép (7E) có cho DN50–350, và 3A cho DN350–600.

So sánh với model tương đương

Model cùng phân khúc của hãng khác để đối chiếu là Samwoo CLL, thân gang, vận hành tay quay, xuất xứ Hàn Quốc.

Lắp đặt và bảo trì Van bướm gang tai bích tay quay Tomoe 704G-2U

• Kiểm tra mũi tên chiều dòng chảy trên thân và lắp đúng chiều.
• Đặt đĩa ở vị trí hé mở nhẹ khi đưa van vào giữa hai mặt bích để gioăng không bị kẹp.
• Siết bu lông chéo đối xứng, từng bước, theo tiêu chuẩn mặt bích của đường ống.
• Mở và đóng hết hành trình bằng tay quay để kiểm tra trước khi cấp áp.
• Định kỳ kiểm tra rò rỉ ở trục và gioăng; thay gioăng khi cao su cứng hoặc biến dạng.

Câu hỏi thường gặp

Van bướm gang tai bích tay quay Tomoe 704G-2U có lắp ở cuối đường ống được không?

Thân full lug cho phép bắt bu lông từng phía, nhưng giới hạn áp khi tháo một phía phải do TOMOE xác nhận. Gửi sơ đồ đường ống và áp làm việc cho Van nước Việt Nam để hỏi hãng.

Chọn gioăng NBR hay EPDM?

Chọn theo môi chất. NBR cho nước có dầu hoặc nhiên liệu; EPDM cho nước nóng, hơi nhẹ và nước thông thường, nhưng không dùng với dầu khoáng.

Hộp số 2U khác bộ điện 4I thế nào?

2U là cơ khí, vận hành tại chỗ. 4I là bộ điện một pha để đóng mở từ xa, có bản Control để điều tiết.

Mua Van bướm gang tai bích tay quay Tomoe 704G-2U tại Van nước Việt Nam

Để báo giá, gửi cho Van nước Việt Nam: DN, áp suất làm việc, lưu chất, nhiệt độ, tiêu chuẩn mặt bích và số lượng. Cần model khác cỡ hoặc khác kiểu vận hành, tham khảo van bướm Tomoe nhập khẩu từ Nhật Bản.
