Van bướm inox tay quay Wooken KSBG-10

Mô tả

Cập nhật lần cuối ngày 19/10/2026 lúc 03:00 chiều

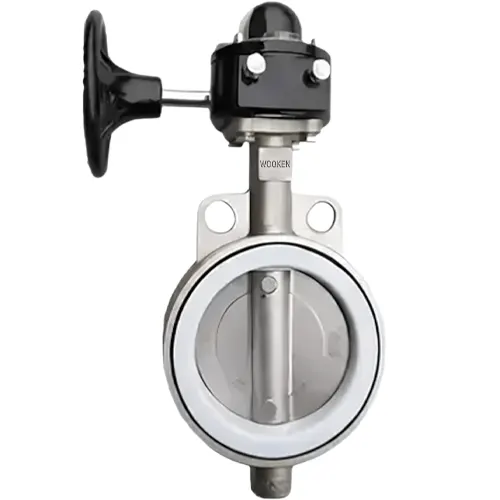

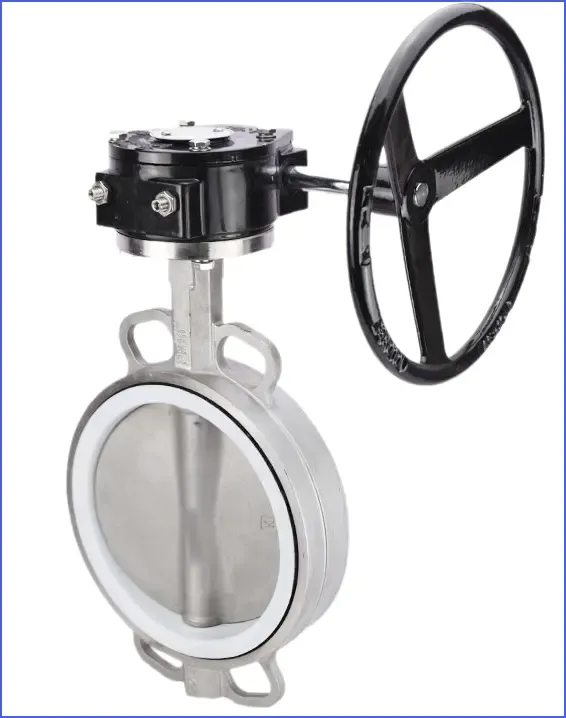

Van bướm inox tay quay Wooken KSBG-10 là phiên bản vận hành bằng hộp số tay quay thuộc dòng KSBL-10, sản phẩm có thiết kế dạng kẹp wafer nhỏ gọn với thân van đúc bằng inox cao cấp và vòng làm kín PTFE bền bỉ. Thuộc phân khúc van bướm Wooken hộp số tay quay thân inox tiêu chuẩn JIS 10K, model KSBG-10 được trang bị bộ điều khiển trợ lực giúp tối ưu hóa lực quay, đảm bảo quá trình đóng/mở diễn ra nhẹ nhàng và chính xác, hiệu quả khi sử dụng trên các đường ống kích cỡ lớn.

Thông số kỹ thuật Van bướm inox tay quay Wooken KSBG-10

Thông số	Giá trị
Model	KSBG-10
Kiểu thân	Wafer, có tai định vị
Vận hành	Hộp số tay quay, có hộp chỉ thị vị trí
Cỡ có sẵn tại Van nước Việt Nam	DN50–DN300
Áp danh định	10K (10 kgf/cm², khoảng 0,98 MPa)
Thử kín (nước)	1,1 MPa
Thử vỏ (nước)	1,5 MPa
Thân và đĩa	CS13A (tương ứng SCS13A)
Vòng làm kín	PTFE
Tiêu chuẩn	KS B 2813, KS B 2306, KS B 1511, KS B 2304
Nhiệt độ làm việc	Xác nhận theo catalogue Wooken khi đặt hàng

Số liệu lấy từ catalogue van bướm JIS 10K của Wooken (PDF). Bảng dưới trích một số cỡ trong dải DN50–DN350:

DN	Chiều dài lắp L (mm)	Lỗ dẫn hướng	D0 (mm)
DN50	43	2×Φ19	120
DN100	52	2×Φ19	175
DN200	60	2×Φ23	290
DN300	78	Z×Φ25	400

Áp thử 1,1 MPa (thử kín) và 1,5 MPa (thử vỏ) là áp thử xưởng, bằng 1,1 và 1,5 lần áp 1,0 MPa của cấp 10K. Chúng không phải áp làm việc.

Vòng PTFE và lực đóng mở ở cỡ lớn

PTFE có liên kết C–F bền nên trơ với hầu hết axit, kiềm và dung môi, ma sát thấp. Nhưng vật liệu này cứng hơn cao su và có hiện tượng chảy nguội (creep): vòng làm kín biến dạng chậm khi chịu lực ép kéo dài. Để kín, đĩa phải ép vào vòng PTFE với lực lớn hơn so với gioăng EPDM đàn hồi.

Lực ép này tăng theo đường kính, vì diện tích đĩa và chu vi làm kín đều tăng. Ở cỡ lớn, tay gạt dài không còn thao tác an toàn. Hộp số giảm tốc đổi nhiều vòng quay tay quay lấy một góc quay 90 độ của đĩa, nên người vận hành chỉ cần lực nhỏ. Đồng thời hộp số giữ đĩa ở góc mở đã chọn.

Thân và đĩa CS13A tương ứng SCS13A theo JIS, tương đương CF8 hay inox 304 đúc. Thép này không chứa molypden nên kém với clorua cao và axit clohydric. Với môi chất đó, cần hỏi hãng cấu hình thân 316 hoặc chọn dòng van khác. Nhiệt độ làm việc xác nhận theo catalogue Wooken khi đặt hàng.

Cách đọc mã KSBG-10

Theo cách phân nhóm mã của nhà phân phối: chữ thứ hai S là inox, chữ thứ tư G là hộp số (gear), phần -10 là cấp 10K. KSBG-10 vì vậy là bản inox, hộp số, 10K. Cấu tạo vẫn là van đồng tâm có vòng PTFE, không phải lệch tâm kép.

Ứng dụng Van bướm inox tay quay Wooken KSBG-10

Nên dùng:

• Đường ống DN150–DN300 cần đóng mở chậm, ít cần lực tay.
• Vị trí cần giữ góc mở trung gian ổn định và nhìn được vị trí đĩa từ xa.
• Nước xử lý, dung dịch hóa chất nhẹ, đường ống thực phẩm. PTFE trơ, không nhiễm mùi, dễ vệ sinh; cần xác nhận yêu cầu chứng nhận của dự án.

Không nên dùng:

• Nước biển, dung dịch clorua cao, axit clohydric với thân 304 đúc.
• Điều tiết kéo dài ở góc mở rất nhỏ, vì dòng tốc độ cao làm mòn vòng PTFE.
• Đường ống cần đóng khẩn cấp rất nhanh: hộp số đóng chậm hơn tay gạt.

Phiên bản khác cùng dòng

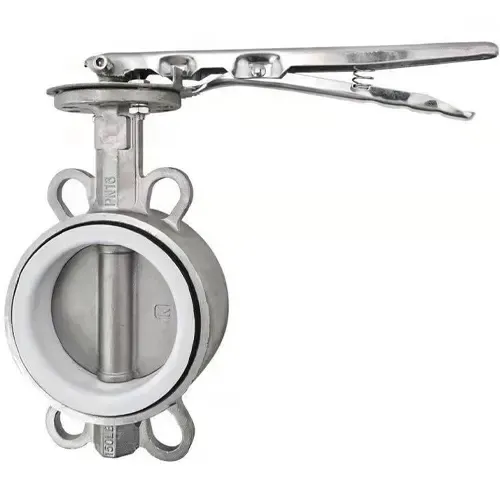

Với đường ống DN50–DN150 cần đóng mở nhanh 1/4 vòng, van bướm Wooken KSBL-10 thân inox SCS13A gọn hơn bản hộp số. Nhà phân phối có sẵn bản tay gạt DN50–DN200 và bản tay quay DN50–DN300.

So sánh với model tương đương

Tiêu chí	Wooken KSBG-10	Kitz GL-10UB
Kiểu van	Đồng tâm	Lệch tâm kép
Vận hành	Hộp số tay quay	Hộp số (bản hộp số của 10UB)
Cấp áp	JIS 10K	JIS 10K, áp tối đa 1,4 MPa
Nhiệt độ	Xác nhận khi đặt hàng	−29…+160 °C

Ở kiểu lệch tâm kép, đĩa nhấc khỏi vòng làm kín ngay khi bắt đầu mở nên ma sát và mòn vòng thấp hơn kiểu đồng tâm. Kiểu đồng tâm đơn giản hơn. Khi đối chiếu cấu hình thân inox, vận hành tay quay, van bướm Kitz GL-10UB inox lệch tâm kép (Nhật Bản) có thông số tương đương: thân SCS13A, vòng PTFE.

Lắp đặt và bảo trì Van bướm inox tay quay Wooken KSBG-10

• Đối chiếu khoan lỗ bu lông của bích đối ứng. KS B 1511 10K tương thích JIS B 2220 10K; với bích PN16 hoặc ANSI phải kiểm tra lại.
• Đưa van vào giữa hai bích ở vị trí đóng hé, căn tâm bằng lỗ dẫn hướng rồi mới siết bu lông.
• Siết bu lông chéo đối xứng, từng bước. Siết quá lực làm PTFE chảy nguội nhanh hơn.
• Gá hộp số để tay quay và hộp chỉ thị dễ thao tác, dễ nhìn.

Câu hỏi thường gặp

Vì sao van PTFE cỡ lớn nên dùng hộp số?

Vòng PTFE cứng nên cần lực ép lớn để kín, lực này tăng theo đường kính. Hộp số giảm lực quay và giữ góc mở, tay gạt ở cỡ lớn khó đạt điều đó.

KSBG-10 khác KSBL-10 ở điểm nào?

Cùng thân, đĩa, vòng PTFE và cấp 10K. Chỉ khác là KSBL-10 thì vận hành bằng tay gạt còn KSBG-10 vận hành bằng hộp số tay quay có hộp chỉ thị vị trí.

Có dùng được cho nước có clo không?

Thân CS13A tương đương 304 đúc, không có molypden, dễ rỗ khi clorua cao. Với nước biển hoặc dung dịch clorua đậm, cần hỏi hãng cấu hình thân 316 hoặc chọn dòng van khác.

Mua Van bướm inox tay quay Wooken KSBG-10 tại Van nước Việt Nam

Khi cần báo giá, hãy gửi DN, áp suất, lưu chất, nhiệt độ, tiêu chuẩn mặt bích và số lượng. Xem toàn bộ van bướm Wooken mà Van nước Việt Nam đang phân phối trước khi chốt cấu hình.
