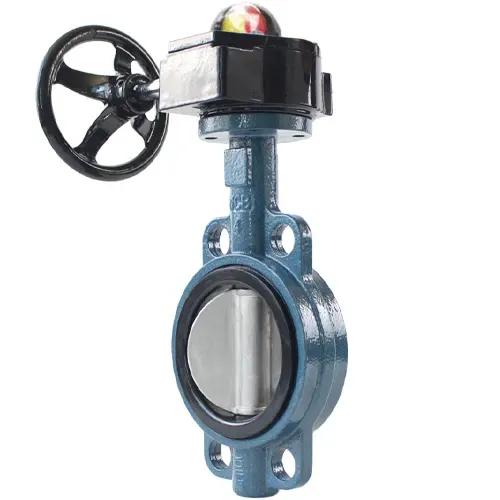

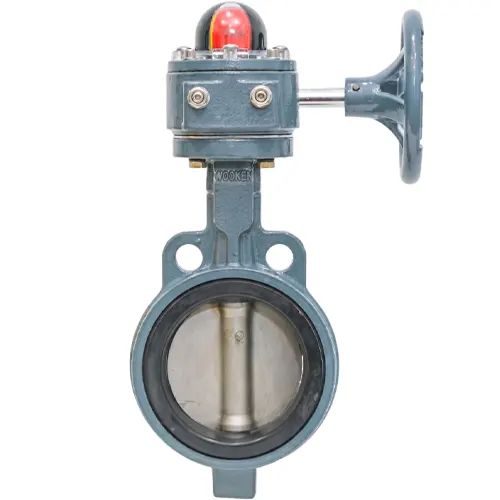

Van bướm gang tay quay Wooken KCBG-10

Mô tả

Cập nhật lần cuối ngày 19/10/2026 lúc 03:00 chiều

Khi hệ thống có đường kính ống lớn hoặc yêu cầu đóng mở chậm, van bướm gang tay quay Wooken KCBG-10 là sự lựa chọn tối ưu. Đây là phiên bản vận hành bằng hộp số trợ lực của dòng KCBL-10, sở hữu cấu tạo thân gang, đĩa inox, vòng làm kín EPDM hoặc NBR và tích hợp hộp chỉ thị vị trí. Sản phẩm thuộc nhóm van bướm tay quay Wooken do Van nước Việt Nam phân phối.

Thông số kỹ thuật Van bướm gang tay quay Wooken KCBG-10

Thông số	Giá trị
Thương hiệu	Wooken (Wooken Valve Korea), Hàn Quốc
Kiểu van	Wafer có tai định vị, lỗ bu lông dẫn hướng
Thân van	Gang (catalogue không ghi mác gang)
Đĩa và trục	Inox (đĩa 304 theo bảng giá nhà phân phối)
Vòng làm kín	EPDM hoặc NBR
Tiêu chuẩn	KS B 2813, KS B 2306, KS B 1511, KS B 2304
Áp danh định	10K
Thử kín / thử vỏ (nước)	1,1 MPa / 1,5 MPa
Vận hành	Hộp số tay quay, có hộp chỉ thị vị trí
Cỡ có sẵn	DN50–DN300 (catalogue có bảng tới DN350)

Số liệu lấy từ catalogue van bướm JIS 10K của Wooken (PDF), trang 9. Catalogue trình bày KCBG-10 chung trang với KCBL-10 và không ghi mô-men, số vòng quay, khối lượng; các thông số này xác nhận theo catalogue Wooken khi đặt hàng.

DN	Chiều dài lắp L (mm)	Lỗ dẫn hướng	D0 (mm)
DN100	52	2×Φ19	175
DN150	56	2×Φ23	240
DN200	60	2×Φ23	290
DN250	68	2×Φ25	355
DN300	78	Z×Φ25	400

Vật liệu và khả năng chịu môi chất

Thân gang chịu nén tốt, cứng vững khi kẹp giữa hai mặt bích cỡ lớn, nhưng bị ăn mòn trong nước mặn và axit. Đĩa và trục inox có lớp oxit crom tự phục hồi; inox 304 trong nước nhiều clorua vẫn có thể bị rỗ, khi đó cần xem lại vật liệu đĩa.

Seat EPDM không phân cực, bền với nước, hơi và kiềm loãng, nhưng trương nở khi gặp dầu khoáng vì hấp thụ hydrocarbon. Seat NBR có nhóm nitrile phân cực nên kháng dầu khoáng tốt, đổi lại kém bền ozone và chịu nước nóng kém hơn EPDM. Nhiệt độ làm việc xác nhận khi đặt hàng.

Hộp số, hộp chỉ thị và cách đọc mã KCBG-10

Theo cách phân nhóm mã của nhà phân phối: chữ C là gang (cast iron), chữ G là hộp số (gear), hậu tố -10 là cấp 10K. KCBG-10 là bản hộp số của dòng KCBL-10, dùng chung thân, đĩa, trục và seat.

Hộp số giảm tốc: người vận hành quay tay quay nhiều vòng để đĩa xoay 90 độ. Lực đặt lên tay quay nhỏ hơn nhiều so với tay gạt, nên một người đóng mở được van cỡ lớn. Hộp chỉ thị vị trí cho thấy góc mở của đĩa từ bên ngoài.

Cấp 10K nghĩa là áp danh định 10 kgf/cm², xấp xỉ 0,98 MPa. Áp thử kín 1,1 MPa và thử vỏ 1,5 MPa là áp thử xưởng bằng nước, bằng 1,1 và 1,5 lần áp 1,0 MPa của cấp 10K, không phải áp làm việc. KS B 1511 cấp 10K tương thích JIS B 2220 10K.

Ứng dụng Van bướm gang tay quay Wooken KCBG-10: đóng chậm, giảm búa nước

Búa nước xảy ra khi dòng chảy bị chặn đột ngột, động năng của cột nước chuyển thành xung áp suất trong ống. Tay quay qua hộp số buộc người vận hành đóng van từ từ, kéo dài thời gian đóng và giảm xung áp này. Tay gạt 1/4 vòng có thể bị đóng gấp.

Nên dùng:

• Đường ống cấp nước, nước thải, nước tuần hoàn cỡ DN150–DN300 trong dải áp 10K.
• Đầu ra máy bơm, nơi đóng gấp dễ gây búa nước.

Không nên dùng:

• Nước biển, axit và hóa chất ăn mòn thân gang.
• Đường dầu khi seat là EPDM; chọn seat NBR.
• Vị trí cần đóng khẩn cấp tức thì, vì hộp số làm van đóng chậm.

Phiên bản khác cùng dòng

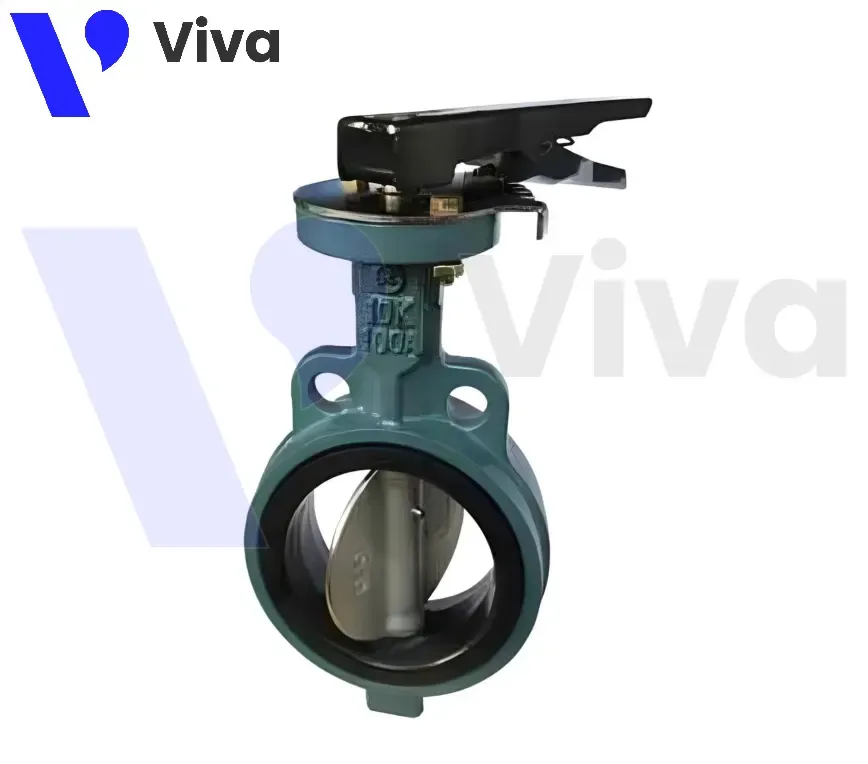

Với đường ống DN50–DN150 cần đóng mở nhanh 1/4 vòng, Wooken KCBL-10 gọn hơn bản hộp số. Bản tay gạt có sẵn DN50–DN200, bản hộp số có sẵn DN50–DN300.

So sánh với model tương đương

Về model hãng khác, Shinyi FBGS có hai mặt bích, thân gang cầu FCD450, đĩa inox, gioăng EPDM, hộp số tay quay, PN10/16/25, JIS 10K/16K, xuất xứ Đài Loan. Wooken KCBG-10 là kiểu wafer, không có mặt bích riêng, nên cách lắp và chiều dài lắp khác nhau. Catalogue Wooken không ghi mác gang nên không so sánh được vật liệu thân. Cùng cấu hình thân gang, vận hành tay quay, model tương đương của hãng khác là Shinyi FBGS (Đài Loan).

Lắp đặt và bảo trì Van bướm gang tay quay Wooken KCBG-10

• Kiểm tra mặt bích hai đầu: song song, sạch, khoan lỗ đúng JIS 10K.
• Quay tay quay để đĩa hé mở nhẹ trước khi đặt van vào giữa hai bích.
• Luồn bu lông qua lỗ dẫn hướng, siết đối xứng theo hình chữ thập, từng bước nhỏ.
• Đóng và mở hết hành trình trước khi cấp áp, đối chiếu vị trí kim trên hộp chỉ thị với trạng thái thực của đĩa.
• Định kỳ kiểm tra seat và mức mỡ trong hộp số theo hướng dẫn nhà sản xuất.

Câu hỏi thường gặp

Hộp số có giúp giảm búa nước không?

Có, vì van đóng chậm hơn. Tuy nhiên búa nước còn phụ thuộc vận tốc dòng và chiều dài ống, nên cần tính toán hệ thống riêng.

Van có sẵn đến cỡ nào?

Nhà phân phối có sẵn DN50–DN300 cho bản tay quay. Catalogue có bảng kích thước đến DN350.

Có dùng được cho nước nóng không?

Seat EPDM bền nước nóng hơn NBR, nhưng catalogue không ghi nhiệt độ. Nhiệt độ làm việc xác nhận khi đặt hàng.

Mua Van bướm gang tay quay Wooken KCBG-10 tại Van nước Việt Nam

Để báo giá, gửi cho Van nước Việt Nam: kích thước DN, áp suất làm việc, lưu chất, nhiệt độ, tiêu chuẩn mặt bích đầu nối, loại seat EPDM hay NBR và số lượng. Các dòng tay gạt và tay quay khác của hãng có tại trang butterfly valve Wooken.
