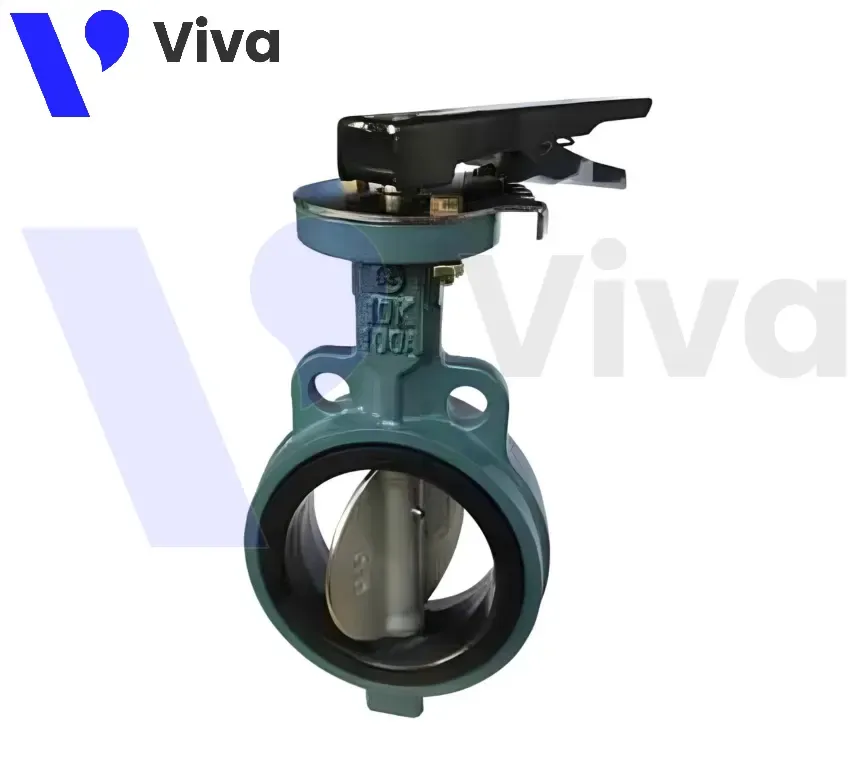

Van bướm gang tay gạt Wooken KCBL-10

Mô tả

Cập nhật lần cuối ngày 19/10/2026 lúc 03:00 chiều

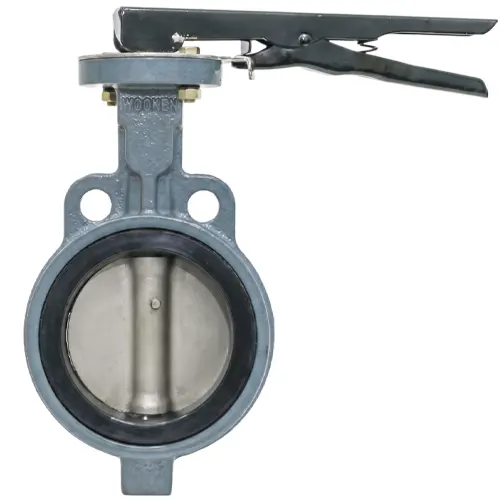

Được thiết kế dành riêng cho hệ thống cấp thoát nước vừa và nhỏ, van bướm gang tay gạt Wooken KCBL-10 nổi bật với cấu tạo thân gang dạng wafer, vận hành bằng tay gạt, đĩa inox bền bỉ và vòng làm kín EPDM hoặc NBR. Model này hiện nằm trong danh mục sản phẩm van bướm tay gạt Wooken do Van nước Việt Nam phân phối.

Thông số kỹ thuật Van bướm gang tay gạt Wooken KCBL-10

Thông số	Giá trị
Thương hiệu	Wooken (Wooken Valve Korea), Hàn Quốc
Kiểu van	Wafer có tai định vị, lỗ bu lông dẫn hướng
Thân van	Gang (catalogue không ghi mác gang)
Đĩa và trục	Inox (đĩa 304 theo bảng giá nhà phân phối)
Vòng làm kín	EPDM hoặc NBR
Tiêu chuẩn	KS B 2813, KS B 2306, KS B 1511, KS B 2304
Áp danh định	10K
Thử kín / thử vỏ (nước)	1,1 MPa / 1,5 MPa
Vận hành	Tay gạt, cỡ có sẵn DN50–DN200
Nhiệt độ làm việc	Xác nhận theo catalogue Wooken khi đặt hàng

Số liệu lấy từ catalogue van bướm JIS 10K của Wooken (PDF), các thông số này xác nhận theo catalogue Wooken khi đặt hàng.

DN	Chiều dài lắp L (mm)	Lỗ dẫn hướng	D0 (mm)
DN50	43	2×Φ19	120
DN100	52	2×Φ19	175
DN150	56	2×Φ23	240
DN200	60	2×Φ23	290

Vật liệu và khả năng chịu môi chất: chọn EPDM hay NBR

Thân gang chịu nén tốt và cứng vững khi kẹp giữa hai mặt bích. Gang dễ ăn mòn trong nước mặn và axit, nên không dùng cho lưu chất ăn mòn. Đĩa và trục inox có lớp oxit crom tự phục hồi khi bị trầy, nên không gỉ trong nước sạch.

Vòng làm kín là bộ phận quyết định môi chất van được phép tiếp xúc. EPDM là cao su không phân cực, cấu trúc mạch chính bão hòa nên bền với nước, hơi nước, kiềm loãng và chịu nước nóng tốt hơn NBR. Cũng vì không phân cực, EPDM hấp thụ hydrocarbon, bị trương nở và mềm khi gặp dầu khoáng, mỡ, nhiên liệu.

NBR (cao su nitrile) có nhóm nitrile phân cực nên kháng dầu khoáng, mỡ và nhiên liệu tốt. Đổi lại NBR kém bền ozone và thời tiết, và chịu nước nóng kém hơn EPDM. Quy tắc chọn: nước sạch, nước thải, nước nóng dùng EPDM; đường ống có dầu bôi trơn hoặc dầu khoáng dùng NBR. Nhiệt độ làm việc của từng loại seat xác nhận khi đặt hàng.

Cấu tạo và cách đọc mã KCBL-10

Thân wafer kẹp giữa hai mặt bích, không có mặt bích riêng. Hai tai định vị nhỏ có lỗ dẫn hướng cho bu lông xuyên qua, giữ van đúng tâm đường ống khi siết. Chiều dài lắp L ngắn (DN100 chỉ 52 mm) giúp tiết kiệm chỗ.

Theo cách phân nhóm mã của nhà phân phối: chữ C là gang (cast iron), chữ L là tay gạt (lever), hậu tố -10 là cấp 10K.

Cấp 10K nghĩa là áp danh định 10 kgf/cm², xấp xỉ 0,98 MPa. Áp thử 1,1 MPa (kín) và 1,5 MPa (vỏ) là áp thử xưởng bằng nước, bằng 1,1 và 1,5 lần áp 1,0 MPa của cấp 10K. Đây không phải áp làm việc. KS B 1511 cấp 10K có kích thước tương thích JIS B 2220 10K, nên van lắp được với bích JIS 10K.

Ứng dụng Van bướm gang tay gạt Wooken KCBL-10

Nên dùng:

• Đường cấp nước sạch, nước sinh hoạt, nước tuần hoàn và nước thải trong dải áp 10K.
• Vị trí cần đóng mở nhanh 1/4 vòng, cỡ DN50–DN200.

Không nên dùng:

• Nước biển, dung dịch axit, hóa chất ăn mòn thân gang.
• Đường dầu khi seat là EPDM; chuyển sang seat NBR.
• Đường ống áp trên 10K hoặc bích PN16, ANSI mà chưa đối chiếu khoan lỗ.

Phiên bản khác cùng dòng

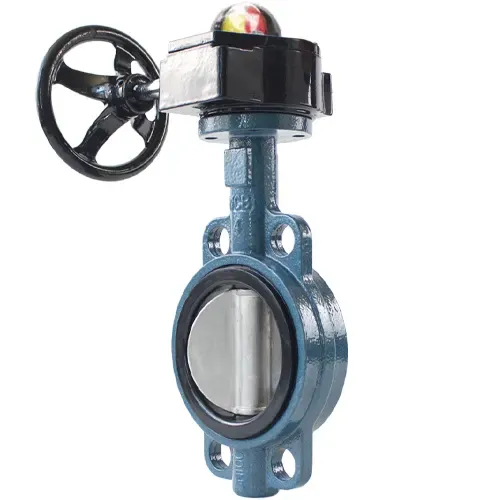

Từ DN150 trở lên, lực đóng mở tăng nhanh theo đường kính đĩa; lúc này nên chuyển sang Wooken KCBG-10 để thao tác nhẹ và giữ được góc mở trung gian. Bản hộp số có hộp chỉ thị vị trí và có sẵn tới DN300.

So sánh với model tương đương

Về model hãng khác, Toyo 562-UESL có thân gang cầu FCD450, đĩa SCS13A (inox 304), gioăng EPDM lưu hóa liền thân, JIS 10K, áp tối đa 1,0 MPa, tay gạt DN50–DN150, xuất xứ Nhật Bản. Catalogue Wooken không ghi mác gang nên không so sánh được vật liệu thân. Model cùng phân khúc để so sánh: Toyo 562-UESL.

Lắp đặt và bảo trì Van bướm gang tay gạt Wooken KCBL-10

• Kiểm tra mặt bích hai đầu: song song, sạch, khoan lỗ đúng JIS 10K hoặc đối chiếu khi dùng bích khác.
• Đưa van vào khi đĩa hé mở nhẹ để mép đĩa không chạm bích.
• Luồn bu lông qua lỗ dẫn hướng, siết đối xứng theo hình chữ thập, từng bước nhỏ.
• Mở và đóng thử vài lần trước khi cấp áp; kiểm tra rò rỉ ở hai mặt bích.
• Định kỳ kiểm tra seat: vết nứt, chai cứng, hằn vết đĩa; thay seat khi rò rỉ qua đĩa.
• Không nối dài tay gạt để cưỡng bức; nếu nặng tay thì chuyển sang bản hộp số.

Câu hỏi thường gặp

Van có chịu được nước nóng không?

EPDM bền nước nóng và hơi hơn NBR, nhưng catalogue Wooken không ghi nhiệt độ. Cần gửi nhiệt độ làm việc để Van nước Việt Nam xác nhận theo catalogue Wooken khi đặt hàng.

Áp thử 1,1 MPa có phải áp làm việc không?

Không. 1,1 MPa là áp thử kín tại xưởng, 1,5 MPa là áp thử vỏ. Áp danh định của van là 10K, xấp xỉ 0,98 MPa.

Tay gạt hay hộp số cho DN150?

DN150 vẫn có sẵn bản tay gạt. Nếu cần chỉ thị vị trí hoặc đóng chậm, chọn bản hộp số.

Mua Van bướm gang tay gạt Wooken KCBL-10 tại Van nước Việt Nam

Để báo giá, gửi cho Van nước Việt Nam: kích thước DN, áp suất làm việc, lưu chất, nhiệt độ, tiêu chuẩn mặt bích đầu nối, loại seat EPDM hay NBR và số lượng. Cần model khác cỡ hoặc khác kiểu vận hành, tham khảo van bướm Wooken Hàn Quốc chính hãng.
