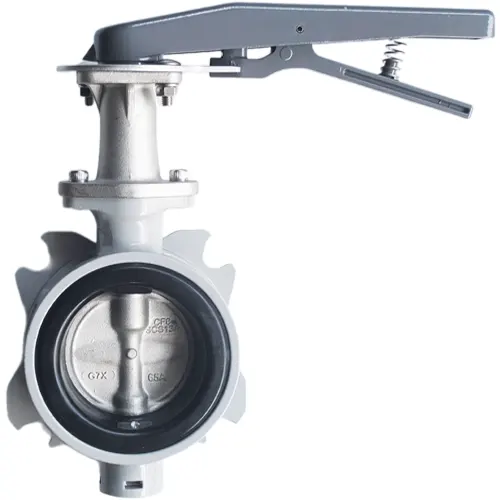

Van bướm nhôm tay gạt Toyo 550LA

Mô tả

Cập nhật lần cuối ngày 07/11/2026 lúc 03:24 chiều

Van bướm nhôm tay gạt Toyo 550LA là van bướm wafer thân nhôm đóng mở bằng tay gạt, quay 1/4 vòng, dùng cho đường ống nước DN40–150. Model thuộc dòng van bướm tay gạt Toyo mà Van nước Việt Nam phân phối, cấu hình thân nhôm ADC12, đĩa inox 304, gioăng EPDM.

Thông số kỹ thuật van bướm nhôm tay gạt Toyo 550LA

Thông số	Giá trị
Dòng / mã	550LA (mã xuất khẩu của TOYO)
Vận hành / dải cỡ	Tay gạt, DN40–150
Kiểu lắp	Wafer theo JIS B 2032; kẹp giữa hai mặt bích
Thân	Nhôm đúc ADC12, sơn polyurethane hai thành phần
Đĩa / trục	SCS13A (inox 304) / SUS410
Gioăng	EPDM tiêu chuẩn; NBR hoặc FKM theo yêu cầu; O-ring EPDM
Cấp áp / áp làm việc tối đa	JIS 10K / 1,0 MPa
Nhiệt độ gioăng EPDM	0…100°C (dưới 0 °C cần hỏi nhà cung cấp)
Áp thử (nước)	Thử vỏ 1,5 MPa; thử kín 1,1 MPa
Mặt bích / chiều dài lắp	JIS 5K/10K, ASME 150, PN16 (áp tối đa vẫn 10 bar); JIS B 2002 series 46 (ISO 5752 basic series 20)

Số liệu lấy từ catalogue van bướm TOYO, trang Fig. 550. Thông tin hãng: website chính thức của TOYO. Khối lượng, kích thước từng cỡ và mô-men: theo catalogue Toyo, xác nhận khi đặt hàng.

Vật liệu của van bướm nhôm tay gạt Toyo 550LA: chịu được gì, không chịu được gì

Thân ADC12 là hợp kim nhôm–silic–đồng đúc áp lực. Nhôm nhẹ nên van dễ lắp trên giàn ống. Đổi lại, nhôm là kim loại hoạt động về điện hóa. Gặp nước biển hoặc nước chứa nhiều Clorua, lớp Oxit bảo vệ bị phá, đồng trong hợp kim tạo cặp điện hóa với nhôm và thân bị ăn mòn cục bộ.

Đĩa SCS13A là inox 304 đúc, không có Molypden. Với nước sạch, nước làm mát, nước cấp sinh hoạt, lớp Oxit Crom trên 304 đủ ổn định. Khi nước có Clorua cao, 304 dễ bị rỗ vì Ion Clo xuyên qua lớp màng thụ động. Trường hợp đó cần hỏi nhà cung cấp về phương án khác, vì catalogue dòng 550 không nêu đĩa inox 316.

Gioăng EPDM là cao su không phân cực. Phân tử nước và hơi có cực nên không làm EPDM trương, nhưng dầu khoáng và Hydrocarbon thì thấm vào mạch cao su và làm gioăng phồng, mềm. Hãng ghi rõ không dùng EPDM cho đường dầu. Nếu lưu chất có dầu, chọn NBR hoặc FKM theo yêu cầu. Với đường cấp nước nóng, hãng khuyên dùng FKM: đây là Fluoroelastomer có liên kết C–F bền với nhiệt và dầu, trong khi gioăng cao su thường có thể xuống cấp sớm hơn khi chạy nước nóng.

Ý nghĩa mã 550LA và cấu tạo van

550 là số hiệu dòng wafer của TOYO. LA là bản tay gạt DN40–150; GA là bản hộp số trục vít DN40–300. Cấu tạo gồm thân, đĩa, trục SUS410 và gioăng ôm quanh đĩa. Cổ van cách nhiệt SCS13A là đoạn cổ inox nối thân với tay gạt, giúp hạn chế truyền nhiệt và ngưng tụ lên bộ thao tác. Cấp JIS 10K có nghĩa áp danh định 10 kgf/cm²; áp làm việc tối đa thực tế phụ thuộc nhiệt độ, và với dòng này hãng ghi 1,0 MPa.

Ứng dụng của van bướm nhôm tay gạt Toyo 550LA

Tay gạt phù hợp khi người vận hành cần đóng mở nhanh bằng một thao tác. Nên dùng khi: Đường ống DN40–150 chạy nước sạch, nước làm mát, nước cấp ở nhiệt độ thường với gioăng EPDM; nước nóng nên chọn gioăng FKM.

Không nên dùng khi:

• Lưu chất là nước biển, axit hoặc kiềm mạnh (thân ADC12 bị ăn mòn).
• Đường dầu mà gioăng vẫn là EPDM.
• Cần giữ góc mở trung gian ổn định, hoặc cỡ trên DN150.

Phiên bản khác cùng dòng

Từ DN150 trở lên, lực cần để đóng mở tăng nhanh theo đường kính đĩa; lúc này nên chuyển sang Toyo 550GA để thao tác nhẹ và giữ được góc mở trung gian. Bản GA dùng hộp số trục vít, cỡ DN40–300.

So sánh van bướm nhôm tay gạt Toyo 550LA với model tương đương

So với 550GA cùng dòng, 550LA đóng mở nhanh hơn nhưng chỉ đến DN150 và chỉ nên đóng hoặc mở hẳn. Vật liệu tiêu chuẩn của hai bản giống nhau.

Kitz 10XJME dùng thân nhôm ADC12, đĩa SCS14A (inox 316), gioăng EPDM, JIS 10K, 1,0 MPa, DN40–300. Khác biệt là đĩa: 316 có Molypden nên chịu rỗ do Clorua tốt hơn 304 của Van bướm nhôm tay gạt Toyo 550LA. Model cùng phân khúc để so sánh: van bướm Kitz 10XJME thân nhôm – thân nhôm, vận hành tay gạt, xuất xứ Nhật Bản.

Lắp đặt và bảo trì van bướm nhôm tay gạt Toyo 550LA

• Xả sạch cặn và xỉ hàn trong ống trước khi lắp; hạt cứng làm xước gioăng.
• Kiểm tra mặt bích JIS 5K/10K, ASME 150 hoặc PN16 đồng tâm với van.
• Để đĩa hé mở nhẹ khi đặt van giữa hai mặt bích, tránh đĩa nhô ra ngoài thân và bị kẹp hỏng mép.
• Siết bu lông chéo, từng nấc, rồi gạt thử một chu kỳ để kiểm tra đĩa không chạm mặt bích.
• Định kỳ gạt van để gioăng không dính vào đĩa khi đứng yên lâu.

Câu hỏi thường gặp

Van bướm nhôm tay gạt Toyo 550LA có dùng được cho nước nóng không?

Gioăng EPDM chịu 0…100°C. Với đường cấp nước nóng, hãng khuyên chọn gioăng FKM, vì gioăng cao su thường có thể xuống cấp sớm hơn trong nước nóng.

Dùng 550LA cho dầu được không?

Không với gioăng EPDM, vì EPDM hấp thụ Hydrocarbon và trương nở. Cần nêu rõ lưu chất để chọn NBR hoặc FKM theo yêu cầu.

Lắp được với mặt bích tiêu chuẩn nào?

JIS 5K/10K, ASME 150 và PN16; áp tối đa của van vẫn là 10 bar.

Mua van bướm nhôm tay gạt Toyo 550LA tại Van nước Việt Nam

Để nhận báo giá van bướm nhôm tay gạt Toyo 550LA chính xác, quý khách vui lòng gửi cho Van nước Việt Nam các thông số kỹ thuật: kích cỡ DN, áp suất làm việc, loại lưu chất, nhiệt độ, tiêu chuẩn mặt bích và số lượng. Cần model khác cỡ hoặc khác kiểu vận hành, tham khảo van bướm Toyo. Giá, thời gian giao và bảo hành theo xác nhận khi đặt hàng.
