Van bướm nhôm tay gạt Tomoe 700Z-1T

Mô tả

Cập nhật lần cuối ngày 19/10/2026 lúc 11:26 sáng

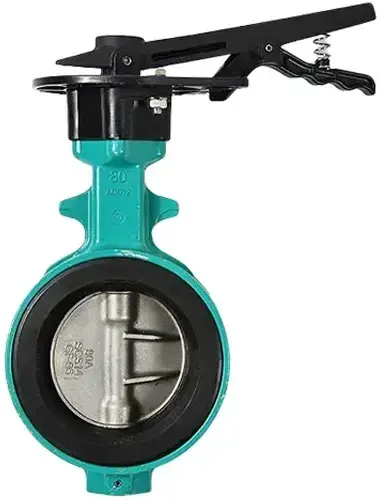

Van bướm nhôm tay gạt Tomoe 700Z-1T là van bướm wafer thân nhôm đúc ADC12, tay gạt có khóa, chuyên cho đường ống DN150. 700Z-1T nằm trong dòng van bướm tay gạt Tomoe mà Van nước Việt Nam đang phân phối, cùng thân van với 700Z-1J nhưng tay gạt dành riêng cho cỡ lớn nhất còn thao tác bằng tay gạt. Áp làm việc tối đa 1,0 MPa, gioăng EPDM tiêu chuẩn.

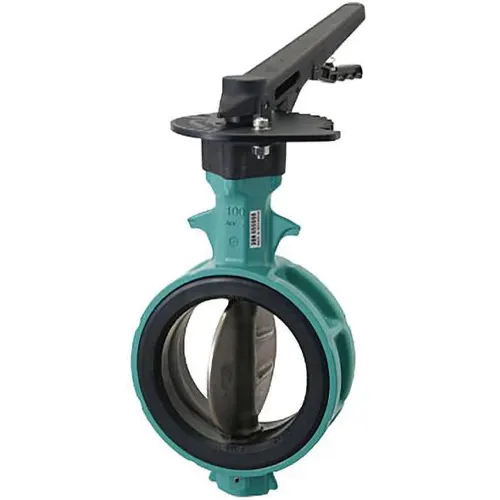

Thông số kỹ thuật Van bướm nhôm tay gạt Tomoe 700Z-1T

Số liệu lấy từ catalogue dòng 700Z của TOMOE. Chiều dài lắp theo JIS B 2002 series 46 (ISO 5752 Table 5, BS 5155, API 609). Đĩa PPS chỉ có đến DN200, nên DN150 chọn được cả ba loại đĩa.

Giới hạn mô-men tay gạt của Van bướm nhôm tay gạt Tomoe 700Z-1T

Mô-men đóng mở van bướm tăng nhanh hơn tỷ lệ thuận với đường kính. Đĩa lớn hơn thì diện tích chịu áp chênh lớn hơn, cánh tay lực dài hơn, và vòng gioăng ép lên đĩa cũng dài hơn. Từ DN40 lên DN150, mô-men cần thiết tăng nhiều lần, trong khi tay gạt có chiều dài hạn chế vì phải vừa không gian lắp.

Vì thế DN150 là cỡ cuối cùng hãng cấp tay gạt (mã 1T). Ở cỡ này, người vận hành phải dùng lực lớn hơn hẳn so với DN100, đặc biệt khi còn áp chênh hai phía đĩa. Giá trị mô-men cụ thể theo catalogue TOMOE, xác nhận khi đặt hàng.

Từ DN200 trở lên cần hộp số trục vít 2F. Tỷ số truyền của hộp số đổi nhiều vòng quay nhẹ thành mô-men lớn, và bánh vít không bị dòng chảy đẩy ngược. Có thể chuyển sang 2F sớm hơn ở DN150 khi van đóng mở hằng ngày hoặc cần đóng chậm để giảm búa nước.

Vật liệu thân, đĩa, gioăng

ADC12 là hợp kim nhôm–silic–đồng đúc áp lực: nhẹ, đúc chính xác, nhưng thành phần đồng tạo cặp điện hóa với nhôm khi gặp nước biển hoặc dung dịch clorua. Thân nhôm không dùng cho nước biển và kiềm mạnh.

EPDM không phân cực nên bền với nước nóng, hơi và ozone, nhưng hấp thụ hydrocarbon và trương nở trong dầu khoáng. Dải làm việc −20…+120 °C, dùng liên tục 0…70 °C: nhiệt độ cao kéo dài làm cao su lão hóa nhiệt, biến dạng dư khi nén tăng, độ kín giảm. NBR (−10…+80 °C, liên tục 0…60 °C) là tùy chọn khi có dầu.

Đĩa SCS14 (inox 316) có 2–3% molypden, chống rỗ clorua tốt hơn SCS13 (inox 304). Mã “700Z-1T” gồm dòng 700Z và mã thao tác 1T: tay gạt có khóa, DN150.

Ứng dụng của Van bướm nhôm tay gạt Tomoe 700Z-1T

Dùng cho nước cấp, nước làm mát và tuần hoàn DN150 trong dải nhiệt độ gioăng cho phép.

Nên dùng:

• Đường ống DN150 đóng mở không thường xuyên, áp chênh nhỏ
• Nơi cần đóng nhanh 90° bằng tay
• Hệ HVAC, cấp nước nhiệt độ liên tục dưới 70 °C

Không nên dùng:

• Nước biển, kiềm mạnh, axit
• Van đóng mở nhiều lần mỗi ngày hoặc áp chênh lớn (chuyển sang 2F)
• Dầu khoáng khi dùng gioăng EPDM

Phiên bản khác cùng dòng

Khi cần đóng mở từ xa hoặc nối vào PLC/SCADA, dùng Tomoe 700Z-4I Control trên cùng dòng thân van. Bản Control điều tiết theo tín hiệu analog (ví dụ 4–20 mA, xác nhận khi đặt hàng), cần xác nhận cấu hình với Van nước Việt Nam trước khi đặt.

So sánh với model tương đương

So với các model Tomoe cùng dòng: 700Z-1J dành cho DN40–125, 700Z-2F là hộp số DN40–300, còn 700G-1T dùng thân gang cầu cho DN40–200. Ở DN150, 700Z-1T là phương án thao tác tay gọn nhất, và 2F là lựa chọn khi cần giảm lực.

Model cùng phân khúc để so sánh: van bướm nhôm tay gạt Kitz 10XJMEA – thân nhôm ADC12, đĩa SCS14A, gioăng EPDM, JIS 10K, 1,0 MPa, DN40–300.

Lắp đặt và bảo trì Van bướm nhôm tay gạt Tomoe 700Z-1T

• Chừa khoảng trống đủ cho tay gạt quay 90°; ở DN150 tay gạt dài, vướng ống hoặc vách sẽ làm không mở hết hành trình.
• Kiểm tra mặt bích sạch, đúng tiêu chuẩn, rồi hé đĩa nhẹ trước khi kẹp van vào giữa.
• Siết bulông chéo đối xứng, từng bước, cho gioăng ép đều.
• Đóng mở thử hết hành trình, xác nhận đĩa không chạm thành ống.
• Không dùng ống nối dài cho tay gạt: lực quá mức làm hỏng trục và cơ cấu khóa.
• Kiểm tra định kỳ rò rỉ ở trục và mặt bích.

Câu hỏi thường gặp

Van bướm nhôm tay gạt Tomoe 700Z-1T có thao tác một người được không?

Được khi áp chênh nhỏ và đóng mở không thường xuyên. Nếu cần lực lớn, nên dùng hộp số 2F.

Khi nào chuyển từ 1T sang 2F?

Khi van đóng mở hằng ngày, áp chênh cao, cần đóng chậm hoặc lắp ở vị trí khó thao tác. Hộp số 2F dùng cho DN40–300.

Gioăng EPDM dùng liên tục ở nhiệt độ bao nhiêu?

0…70 °C. Dải −20…+120 °C là giới hạn làm việc, không phải nhiệt độ vận hành liên tục.

Mua Van bướm nhôm tay gạt Tomoe 700Z-1T tại Van nước Việt Nam

Để báo giá Van bướm nhôm tay gạt Tomoe 700Z-1T, gửi cho Van nước Việt Nam các thông tin: DN150, áp suất và nhiệt độ làm việc, lưu chất, tiêu chuẩn mặt bích, vật liệu đĩa và gioăng, số lượng. Cần model khác cỡ hoặc khác kiểu vận hành, tham khảo van bướm Tomoe.
