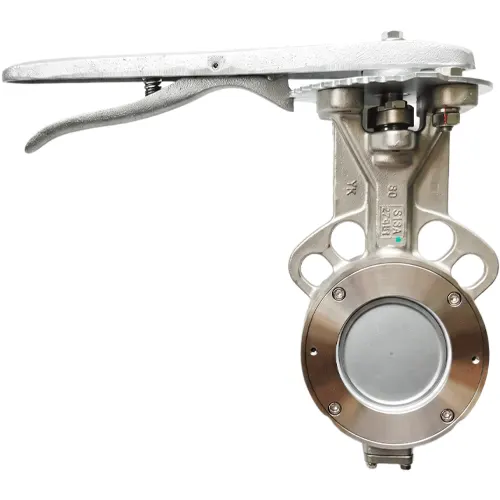

Van bướm inox tay gạt Kitz 10UB

Mô tả

Cập nhật lần cuối ngày 06/11/2026 lúc 11:08 sáng

Van bướm inox tay gạt Kitz 10UB là dòng van bướm lệch tâm kép với thân inox SCS13A và vòng làm kín bằng PTFE, đáp ứng cấp áp suất tiêu chuẩn JIS 10K trong dải nhiệt độ làm việc từ −29 đến +160°C. Model này thuộc nhóm van bướm tay gạt Kitz chính hãng Nhật Bản do Van nước Việt Nam phân phối. Van dùng cho đường ống kích cỡ từ DN40–DN600 chuyên dụng cho các hệ thống dẫn nước nóng, dung môi hoặc hóa chất mà các loại gioăng cao su thông thường không đáp ứng được.

Thông số kỹ thuật van bướm inox tay gạt Kitz 10UB

Thông số	Giá trị
Thương hiệu	KITZ (Nhật Bản)
Model	10UB
Kiểu van	Bướm lệch tâm kép (double offset)
Thân van	SCS13A (inox 304 đúc), tùy chọn SCS14A
Đĩa van	SCS13A mạ Crôm cứng
Vòng làm kín	PTFE
Cấp áp	JIS 10K
Áp làm việc tối đa	1,4 MPa
Nhiệt độ làm việc	−29…+160°C (PTFE độn sợi Carbon tới 200°C)
Kích cỡ dòng UB	DN40–DN600; vận hành tay gạt, cỡ lớn dùng hộp số (GL-10UB)

Số liệu lấy từ catalogue dòng UB của KITZ. Kích thước lắp, trọng lượng và mô-men theo từng cỡ DN: theo catalogue KITZ, xác nhận khi đặt hàng.

Vật liệu và khả năng chịu môi chất của Van bướm inox tay gạt Kitz 10UB

SCS13A là mác đúc tương đương inox 304 (khoảng 18–21% Cr, 8–11% Ni). Crôm tạo lớp oxit Cr₂O₃ mỏng tự phục hồi nên thân không gỉ trong nước và nhiều loại hóa chất. Khi nước chứa Clorua cao, lớp oxit này bị phá cục bộ và sinh rỗ. Trường hợp đó chọn tùy chọn SCS14A (tương đương 316), có thêm 2–3% Molypden để chống rỗ tốt hơn.

Vòng làm kín PTFE trơ với hầu hết axit, kiềm và dung môi. Nguyên nhân là liên kết C–F rất bền, các nguyên tử Flo bao kín mạch Carbon nên hóa chất khó tấn công. Cũng nhờ cấu trúc đó PTFE chịu nhiệt tới 160°C (độn Carbon: 200°C). Điểm yếu của PTFE là chảy nguội: dưới tải nén kéo dài, vật liệu biến dạng dần và không tự hồi lại.

PTFE mềm nên đĩa phải cứng và nhẵn. Đĩa SCS13A mạ Crôm cứng có độ cứng bề mặt cỡ 800–1000 HV, cao hơn nhiều so với nền inox 304, chống xước khi gặp cặn và giữ hệ số ma sát thấp với vòng PTFE.

Cấu tạo lệch tâm kép và ý nghĩa mã 10UB

Trục đĩa của van được thiết kế nằm lệch khỏi mặt phẳng làm kín và lệch khỏi tâm đường ống. Nhờ hai độ lệch này, đĩa van chuyển động theo cung cam: ngay trong vài độ quay đầu tiên, đĩa nhấc khỏi vòng PTFE thay vì trượt trên bề mặt làm kín. Vòng PTFE ít bị mài mòn và mô-men mở van giảm.

Giải mã mã model:

• “10” là cấp áp JIS 10K, tức áp danh định 10 kgf/cm² (khoảng 1,0 MPa); áp làm việc cho phép còn giảm khi nhiệt độ tăng. Con số 1,4 MPa là giá trị tối đa KITZ công bố cho 10UB.
• “UB” là ký hiệu dòng lệch tâm kép inox của KITZ.
• Tiền tố “GL-” chỉ bản hộp số.

Ứng dụng Van bướm inox tay gạt Kitz 10UB

Nên dùng:

• Hệ thống nước nóng, nước ngưng và dầu truyền nhiệt hoạt động trong giới hạn 160°C.
• Môi trường axit, kiềm và dung môi mà PTFE và inox 304 chịu được.
• Các vị trí yêu cầu đóng mở thường xuyên, nơi các loại gioăng cao su thông thường bị mài mòn nhanh.

Không nên dùng:

• Môi trường nước biển hoặc dung dịch có nhiều Clorua với thân SCS13A (trường hợp này nên chuyển sang chọn SCS14A).
• Dòng lưu chất chứa bùn, chất huyền phù hoặc hạt mài vì dễ làm xước vòng PTFE.
• Hệ thống có áp suất trên 1,4 MPa hoặc nhiệt độ trên 160°C (trên 200°C với loại độn Carbon).
• Nhiệm vụ tiết lưu, điều tiết lưu lượng kéo dài ở góc mở rất nhỏ.

Phiên bản khác cùng dòng

Từ DN150 trở lên, mô-men đóng mở tăng nhanh; lúc này nên chuyển sang Kitz GL-10UB để thao tác nhẹ và giữ được góc mở trung gian. Nhà phân phối ghi GL-10UB có sẵn DN50–DN150.

Áp cao hơn dùng Kitz 16UB (JIS 16K; 2,0 MPa cho DN40–300), vật liệu giống 10UB.

So sánh với model tương đương

Model	Thân / gioăng	Áp tối đa	Nhiệt độ	Vận hành
Kitz 10UB	SCS13A / PTFE	1,4 MPa	−29…+160°C	Tay gạt
Kitz 16UB	SCS13A / PTFE	2,0 MPa (DN40–300)	−29…+160°C	Tay gạt
Kitz GL-10UB	SCS13A / PTFE	1,4 MPa	−29…+160°C	Hộp số
Kitz 10DJUE	Gang cầu FCD450-10 / EPDM	1,0 MPa	−20…+120°C	Tay gạt

Gioăng EPDM của 10DJUE không dùng được với dung môi và hóa chất ăn mòn mạnh. Model cùng phân khúc để so sánh: Wooken KSBL-10, thân inox, vận hành tay gạt, xuất xứ Hàn Quốc; đây là van đồng tâm vòng PTFE, không phải lệch tâm kép.

Lắp đặt và bảo trì Van bướm inox tay gạt Kitz 10UB

• Xả sạch xỉ hàn, cặn và gỉ trong đường ống trước khi lắp để không làm xước vòng PTFE.
• Để đĩa ở vị trí hé mở khi đưa van vào giữa hai mặt bích, tránh đĩa va vào mép bích.
• Siết bu lông mặt bích theo thứ tự đối xứng chéo, tăng lực dần, không siết quá làm biến dạng thân.
• Định kỳ kiểm tra rò rỉ; thay vòng PTFE khi có dấu hiệu chảy nguội hoặc xước, không dùng vật cứng cạo bề mặt.

Câu hỏi thường gặp

10UB dùng được với nước nóng 160°C không?

Được. Vòng PTFE làm việc đến 160°C; loại độn sợi Carbon tới 200°C. Cần ghi rõ nhiệt độ khi đặt hàng để chọn đúng loại vòng.

Khi nào chọn SCS14A thay vì SCS13A?

Khi lưu chất có Clorua, ví dụ nước có Clo cao hoặc nước lợ. Molypden trong SCS14A chống rỗ tốt hơn.

Tiêu chuẩn áp lực 10K và 16K khác nhau thế nào?

10K là cấp áp danh định 10 kgf/cm², 16K là 16 kgf/cm². Cấp K quyết định cả kích thước mặt bích, nên mặt bích đường ống phải cùng cấp với van.

Mua Van bướm inox tay gạt Kitz 10UB tại Van nước Việt Nam

Để nhận báo giá chính xác đúng cấu hình, quý khách vui lòng cung cấp cho Van nước Việt Nam các thông số: kích cỡ DN, áp suất làm việc, loại lưu chất, nhiệt độ, tiêu chuẩn mặt bích và số lượng cần mua. Quý khách hàng cũng có thể tham khảo thêm các dòng van bướm Kitz Nhật Bản chính hãng nếu cần tìm kiếm kích cỡ lớn hoặc kiểu vận hành khác.
