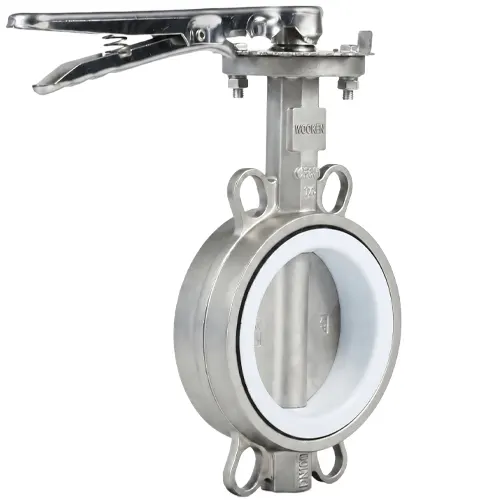

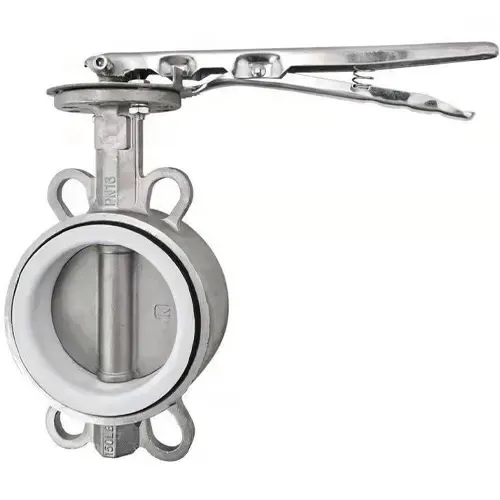

Van bướm inox tay gạt Wooken KSBL-10

Mô tả

Cập nhật lần cuối ngày 19/10/2026 lúc 03:00 chiều

Van bướm inox tay gạt Wooken KSBL-10 là dòng van bướm đồng tâm kiểu wafer được sản xuất bởi thương hiệu Wooken (Hàn Quốc). Sản phẩm thuộc nhóm van bướm Wooken vận hành tay gạt, phần thân và đĩa làm từ inox đúc CS13A, kết hợp vòng làm kín PTFE và đạt tiêu chuẩn áp lực JIS 10K. Nhờ cơ chế vận hành bằng tay gạt quay 90 độ, van có khả năng đóng/mở nhanh chóng, rất phù hợp với các hệ thống đường ống kích cỡ vừa và nhỏ.

Thông số kỹ thuật Van bướm inox tay gạt Wooken KSBL-10

Thông số	Giá trị
Model	KSBL-10
Kiểu thân	Wafer, có tai định vị
Vận hành	Tay gạt, quay 90 độ
Cỡ có sẵn tại Van nước Việt Nam	DN50–DN200
Áp danh định	10K (10 kgf/cm², khoảng 0,98 MPa)
Thử kín (nước)	1,1 MPa
Thử vỏ (nước)	1,5 MPa
Thân và đĩa	CS13A (tương ứng SCS13A)
Vòng làm kín	PTFE
Tiêu chuẩn	KS B 2813, KS B 2306, KS B 1511, KS B 2304
Nhiệt độ làm việc	Xác nhận theo catalogue Wooken khi đặt hàng

Số liệu lấy từ catalogue van bướm JIS 10K của Wooken (PDF). Bảng dưới trích một số cỡ trong dải DN50–DN350:

DN	Chiều dài lắp L (mm)	Lỗ dẫn hướng	D0 (mm)
DN50	43	2×Φ19	120
DN100	52	2×Φ19	175
DN200	60	2×Φ23	290
DN300	78	Z×Φ25	400

Áp thử 1,1 MPa (thử kín) và 1,5 MPa (thử vỏ) là áp thử xưởng, bằng 1,1 và 1,5 lần áp 1,0 MPa của cấp 10K. Đây không phải áp làm việc.

Vật liệu thân, đĩa và vòng PTFE

CS13A là ký hiệu tương ứng thép không gỉ đúc SCS13A theo JIS, tương đương CF8 hay inox 304 đúc. Thép này không chứa molypden. Vì vậy nó chịu tốt nước sạch, nước xử lý và nhiều môi chất nhẹ, nhưng kém với nước có hàm lượng clorua cao và axit clohydric, nơi ion clorua phá màng thụ động và gây rỗ. Với môi chất như vậy, cần hỏi hãng cấu hình thân 316 hoặc chọn dòng van khác.

PTFE có liên kết C–F rất bền nên trơ với hầu hết axit, kiềm và dung môi, đồng thời có hệ số ma sát thấp. Đổi lại, PTFE cứng hơn cao su và có hiện tượng chảy nguội (creep): vòng bị biến dạng chậm dưới lực ép kéo dài. Hệ quả là lực đóng mở của van PTFE cao hơn bản gioăng EPDM. Nhiệt độ làm việc cho phép xác nhận khi đặt hàng.

Cách đọc mã KSBL-10

Theo cách phân nhóm mã của nhà phân phối: chữ thứ hai S là inox (stainless), C là gang (cast iron). Chữ thứ tư L là tay gạt (lever), G là hộp số (gear). Phần -10 là cấp 10K. Vậy KSBL-10 là bản inox, tay gạt, 10K.

Cấu tạo là van đồng tâm: trục đi qua tâm đĩa và tâm đường ống, đĩa luôn tiếp xúc với vòng PTFE trong suốt hành trình. Đây không phải kiểu lệch tâm kép. Kiểu thân wafer được kẹp giữa hai mặt bích bằng bu lông xuyên qua, tai định vị với lỗ dẫn hướng giữ van đúng tâm khi lắp.

Ứng dụng Van bướm inox tay gạt Wooken KSBL-10

Nên dùng:

• Đường ống nước sạch, nước xử lý, dung dịch hóa chất nhẹ mà PTFE và inox đúc chịu được.
• Đường ống thực phẩm và hóa chất nhẹ: PTFE trơ, không nhiễm mùi, dễ vệ sinh. Cần xác nhận yêu cầu chứng nhận của dự án, vì Wooken không công bố chứng nhận thực phẩm trong tài liệu này.
• Cỡ DN50–DN150 cần đóng mở nhanh bằng một tay.

Không nên dùng:

• Nước biển, dung dịch clorua cao, axit clohydric với thân 304 đúc.
• Điều tiết kéo dài ở góc mở nhỏ, vì dòng tốc độ cao làm mòn vòng PTFE.

Phiên bản khác cùng dòng

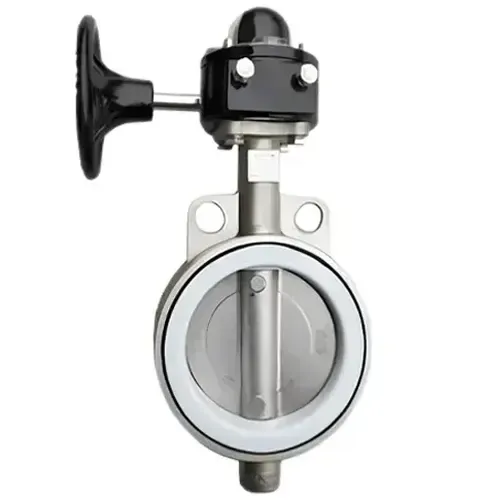

Từ DN150 trở lên, mô-men đóng mở tăng nhanh; lúc này nên chuyển sang Wooken KSBG-10 để thao tác nhẹ và giữ được góc mở trung gian. Bản hộp số có hộp chỉ thị vị trí, nhà phân phối có sẵn DN50–DN300.

So sánh với model tương đương

Tiêu chí	Wooken KSBL-10	Kitz 10UB
Kiểu van	Đồng tâm	Lệch tâm kép
Cấp áp	JIS 10K	JIS 10K, áp tối đa 1,4 MPa
Nhiệt độ	Xác nhận khi đặt hàng	−29…+160 °C

Lệch tâm kép cho đĩa tách khỏi vòng làm kín ngay khi mở, nên giảm ma sát và mòn vòng so với kiểu đồng tâm. Đổi lại, kiểu này có cấu tạo phức tạp hơn. Cùng cấu hình thân inox, vận hành tay gạt, model tương đương của hãng khác là Kitz 10UB (Nhật Bản), thân SCS13A, đĩa mạ crôm cứng.

Lắp đặt và bảo trì Van bướm inox tay gạt Wooken KSBL-10

• Kiểm tra khoan lỗ bu lông của bích đối ứng. KS B 1511 10K tương thích JIS B 2220 10K; với bích PN16 hoặc ANSI phải đối chiếu khoan lỗ trước khi lắp.
• Đặt van ở vị trí đóng hé, đưa vào giữa hai bích, dùng lỗ dẫn hướng căn tâm rồi mới siết bu lông.
• Siết bu lông chéo đối xứng, từng bước, không siết một phía. Lực ép quá lớn làm PTFE chảy nguội nhanh hơn.
• Mở và đóng thử bằng tay gạt trước khi cấp áp, rồi kiểm tra rò rỉ sau lần tăng áp đầu.

Câu hỏi thường gặp

Áp thử 1,1 MPa có phải áp làm việc không?

Không. Đó là áp thử kín tại xưởng. Van thuộc cấp 10K, áp danh định 10 kgf/cm² (khoảng 0,98 MPa). Áp làm việc tối đa thay đổi theo nhiệt độ và vật liệu.

Thân CS13A có dùng được cho nước có clo?

CS13A tương đương 304 đúc, không có molypden nên dễ rỗ khi clorua cao. Với nước biển hoặc dung dịch clorua đậm, cần hỏi hãng cấu hình thân 316 hoặc chọn dòng van khác.

Van có lắp được với bích PN16 không?

Van theo KS B 1511 10K. Bích PN16 hoặc ANSI khoan lỗ khác, cần đối chiếu lỗ bu lông trước khi lắp.

Mua Van bướm inox tay gạt Wooken KSBL-10 tại Van nước Việt Nam

Khi cần báo giá, hãy gửi DN, áp suất, lưu chất, nhiệt độ, tiêu chuẩn mặt bích và số lượng. Các dòng tay gạt và tay quay khác của hãng có tại trang van cánh bướm Wooken.
