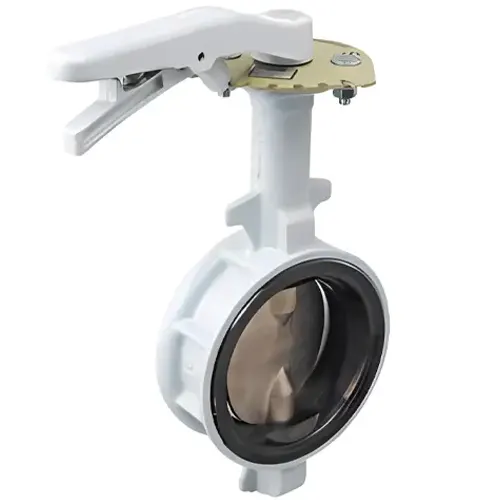

Van bướm gang tay gạt Kitz 10DJUE

Mô tả

Cập nhật lần cuối ngày 06/11/2026 lúc 11:08 sáng

Van bướm gang tay gạt Kitz 10DJUE sở hữu kết cấu bền bỉ với thân gang cầu FCD450-10, đĩa inox SCS13A và gioăng EPDM, đáp ứng tiêu chuẩn cấp áp JIS 10K cho áp suất làm việc tối đa đạt 1,0 MPa. Nằm trong phân khúc van bướm Kitz tay gạt cho đường ống nhỏ, model 10DJUE là giải pháp tối ưu cho các đường ống nước, nước nóng đến 120 °C và dung dịch không chứa dầu. Dòng DJ có dải kích cỡ từ DN40–DN800.

Thông số kỹ thuật Van bướm gang tay gạt Kitz 10DJUE

Thông số	Giá trị
Thương hiệu	KITZ (Nhật Bản)
Model	10DJUE
Thân van	Gang cầu FCD450-10
Đĩa van	SCS13A (inox 304 đúc)
Gioăng	EPDM (bản NBR cho dầu: 0…+70 °C)
Cấp áp	JIS 5K/10K
Áp làm việc tối đa	1,0 MPa
Nhiệt độ làm việc	−20…+120 °C (gioăng EPDM)
Kích cỡ dòng DJ	DN40–DN800
Vận hành	Tay gạt

Số liệu lấy từ catalogue dòng DJ của KITZ. Kích thước lắp, trọng lượng và mô-men theo từng cỡ DN: theo catalogue Kitz, xác nhận khi đặt hàng.

Vật liệu và khả năng chịu môi chất của Van bướm gang tay gạt Kitz 10DJUE

FCD450-10 là gang cầu theo JIS G5502: độ bền kéo tối thiểu 450 MPa, độ giãn dài tối thiểu 10%. Graphite trong gang cầu có dạng hạt tròn. Ở gang xám, Graphite dạng phiến tạo các khía nhọn, nơi ứng suất tập trung và vết nứt bắt đầu. Hạt cầu không tạo khía, nên gang cầu chịu va đập và áp xung tốt hơn, biến dạng dẻo trước khi gãy.

Gang không có lớp thụ động như inox nên thân cần lớp sơn phủ. Môi chất ăn mòn như axit, nước biển không phù hợp với thân gang. Đĩa SCS13A (tương đương inox 304) không gỉ trong nước thường, nhưng nước nhiều Clorua vẫn gây rỗ cục bộ do lớp Oxit Crôm bị phá.

Gioăng EPDM bền với nước nóng, hơi áp thấp, Ozon và dung dịch kiềm vì mạch chính không có nối đôi, ít bị oxy hóa và nhiệt phân hủy. EPDM không phân cực, nên hấp thụ dầu khoáng và Hydrocarbon, trương nở, mất đàn hồi. Với dầu, dùng bản gioăng NBR (Nitrile phân cực, bền dầu) nhưng chỉ làm việc 0…+70 °C. EPDM làm việc −20…+120 °C.

Giải mã ký hiệu Van bướm gang tay gạt Kitz 10DJUE

• “10” là cấp áp JIS 10K, áp danh định 10 kgf/cm² (khoảng 1,0 MPa); áp làm việc cho phép giảm khi nhiệt độ tăng.
• “DJ” là tên dòng.
• “U” là đĩa SCS13A,
• “E” là gioăng EPDM.
• Tiền tố “G-” là bản hộp số tay quay.
• Dòng DJ còn có bản 16K: 16DJUE và G-16DJUE.

Gioăng đàn hồi đảm nhiệm làm kín: đĩa ép vào gioăng EPDM nên độ kín tốt với nước và khí ở áp thấp, nhưng gioăng chịu mài mòn và lão hóa theo nhiệt, nên giới hạn nhiệt độ thấp hơn vòng PTFE của dòng UB.

Ứng dụng Van bướm gang tay gạt Kitz 10DJUE

Nên dùng:

• Hệ thống cấp thoát nước, tuần hoàn nước lạnh và nước nóng chịu nhiệt đến 120 °C.
• Hệ thống xử lý nước, PCCC phụ và HVAC vận hành trong giới hạn áp suất 1,0 MPa.
• Các dung dịch kiềm loãng và môi chất hoàn toàn không chứa thành phần dầu.
• Đường ống yêu cầu thân gang cầu bền bỉ để chịu va đập; dòng DJ hỗ trợ kích cỡ đến DN800, các cỡ lớn chuyển sang dùng bản hộp số mã G-.

Không nên dùng:

• Môi trường dầu khoáng, nhiên liệu và dung môi Hydrocarbon nếu vẫn giữ cấu hình gioăng EPDM.
• Ứng dụng dẫn nước biển hoặc các loại hóa chất có tính ăn mòn chất liệu thân gang.
• Hệ thống có áp suất vượt quá 1,0 MPa hoặc nhiệt độ nằm ngoài dải giới hạn −20…+120 °C.
• Các môi chất yêu cầu độ trơ hóa học cao của PTFE: trường hợp này nên chuyển sang dòng van mã 10UB.

Phiên bản khác cùng dòng

Từ DN150 trở lên, mô-men đóng mở tăng nhanh; lúc này việc sử dụng Van bướm gang tay gạt Kitz 10DJUE không còn phù hợp mà nên chuyển sang Kitz G-10DJUE để thao tác nhẹ và giữ được góc mở trung gian. Tiền tố G- chỉ bản hộp số tay quay cùng cấu hình vật liệu.

Khi áp làm việc cao hơn 1,0 MPa, dòng DJ có bản 16K là 16DJUE và G-16DJUE; thông số áp theo cỡ xem catalogue Kitz, xác nhận khi đặt hàng.

So sánh Van bướm gang tay gạt Kitz 10DJUE với model tương đương

Model	Thân / gioăng	Áp tối đa	Nhiệt độ
Kitz 10DJUE	Gang cầu FCD450-10 / EPDM	1,0 MPa	−20…+120 °C
Kitz G-10DJUE	Gang cầu FCD450-10 / EPDM, hộp số	1,0 MPa	−20…+120 °C
Kitz 10UB	SCS13A / PTFE	1,4 MPa	−29…+160 °C

10UB chịu nhiệt, áp và hóa chất tốt hơn nhưng cấu hình thân inox, vòng PTFE phức tạp hơn; 10DJUE phù hợp khi lưu chất là nước. Ở phân khúc hàng Đài Loan, Shinyi WBLS có cấu hình tương đương: thân gang cầu, vận hành tay gạt, DN50–150.

Lắp đặt và bảo trì Van bướm gang tay gạt Kitz 10DJUE

• Xả sạch xỉ hàn, cặn khỏi ống trước khi lắp để gioăng EPDM không bị cắt, xước.
• Hé đĩa khi đặt van giữa hai mặt bích; kiểm tra đĩa không chạm mép bích hoặc ống khi mở hết.
• Siết bu lông đối xứng chéo, tăng lực dần; không dùng ron phụ lên gioăng van.
• Không để dầu, mỡ khoáng dính vào gioăng EPDM khi lắp; dùng mỡ silicone nếu cần bôi trơn.
• Đóng mở thử trước khi cấp áp; thay gioăng khi cứng hóa, nứt hoặc rò rỉ qua đĩa.

Câu hỏi thường gặp

Van bướm gang tay gạt Kitz 10DJUE dùng được cho nước nóng không?

Được, van chịu được nhiệt độ lên đến 120 °C nhờ gioăng EPDM. Vượt quá mức này, gioăng sẽ bị cứng và mất khả năng làm kín.

Vì sao EPDM không dùng cho môi chất dầu?

Do EPDM không phân cực nên dễ hấp thụ Hydrocarbon dẫn đến hiện tượng trương nở và mất tính đàn hồi. Với môi trường dầu, hệ thống phải chuyển sang dùng bản NBR (chịu được 0…+70 °C).

Tiêu chuẩn áp lực 5K và 10K khác nhau thế nào?

5K là cấp áp danh định 5 kgf/cm², 10K là 10 kgf/cm². Mặt bích đường ống phải cùng cấp áp suất với van.

Mua van bướm gang tay gạt Kitz 10DJUE tại Van nước Việt Nam

Để nhận báo giá Van bướm gang tay gạt Kitz 10DJUE chính xác theo đúng cấu hình hệ thống, khách hàng vui lòng cung cấp cho Van nước Việt Nam các thông số: kích cỡ DN, áp suất làm việc, lưu chất, nhiệt độ, tiêu chuẩn mặt bích và số lượng cần mua. Quý khách có thể tham khảo toàn bộ các dòng van bướm Kitz nhập khẩu từ Nhật Bản mà Van nước Việt Nam đang phân phối trước khi chốt cấu hình.
