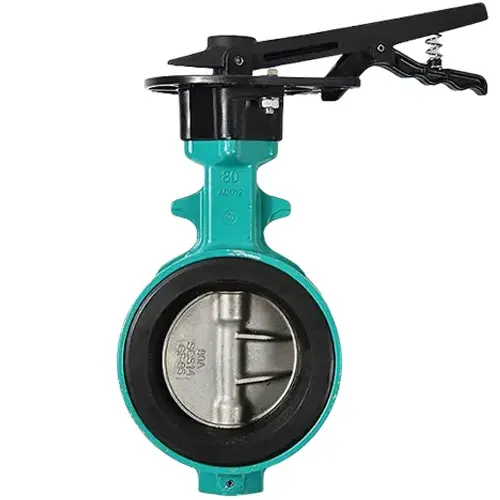

Van bướm nhôm tay gạt Tomoe 700Z-1J

Mô tả

Cập nhật lần cuối ngày 19/10/2026 lúc 11:26 sáng

Van bướm nhôm tay gạt Tomoe 700Z-1J là van bướm wafer thân nhôm đúc ADC12, tay gạt có khóa, dùng cho đường ống DN40–DN125. Model thuộc nhóm van bướm Tomoe vận hành tay gạt của TOMOE (Nhật Bản), đóng mở bằng góc quay 90° và giữ vị trí nhờ cơ cấu khóa trên tay gạt. Áp làm việc tối đa 1,0 MPa, gioăng EPDM tiêu chuẩn.

Thông số kỹ thuật Van bướm nhôm tay gạt Tomoe 700Z-1J

Số liệu lấy từ catalogue dòng 700Z của TOMOE. Chiều dài lắp theo JIS B 2002 series 46 (tương ứng ISO 5752 Table 5, BS 5155, API 609), thân theo JIS B 2032. Cấu hình đĩa và gioăng cần ghi rõ khi đặt hàng.

Vật liệu thân, đĩa, gioăng và giới hạn nhiệt của Van bướm nhôm tay gạt Tomoe 700Z-1J

ADC12 là hợp kim nhôm–silic–đồng đúc áp lực. Silic giúp kim loại chảy đầy khuôn, đồng tăng độ bền, nhưng đồng cũng tạo cặp điện hóa với nhôm khi gặp chất điện ly như nước biển hoặc nước nhiễm clorua. Vì vậy thân nhôm nhẹ hơn nhiều so với gang nhưng không dùng cho nước biển, kiềm mạnh hoặc axit, vì màng oxit nhôm bị hòa tan ở cả hai môi trường này.

EPDM có mạch chính bão hòa và không phân cực. Cấu trúc đó giúp cao su bền với nước nóng, hơi nước và ozone, nhưng hấp thụ hydrocarbon nên trương nở khi gặp dầu khoáng. Gioăng NBR phân cực hơn, hợp với dầu khoáng hơn, nên gioăng phải chọn theo môi chất.

Dải làm việc của EPDM là −20…+120 °C, song hãng chỉ cho dùng liên tục ở 0…70 °C. Ở nhiệt độ cao kéo dài, cao su lão hóa nhiệt và biến dạng dư khi nén tăng dần. Gioăng khi đó phục hồi kém, độ kín giảm theo thời gian.

Đĩa SCS14 (inox 316) chứa 2–3% molypden nên chống rỗ do clorua tốt hơn SCS13 (inox 304). Trục SUS420J2 là thép không gỉ martensit, cứng và chịu mòn ở vị trí chịu mô-men xoắn.

Giải mã mã model 700Z-1J

“700Z” là dòng van bướm wafer thân nhôm của TOMOE. Mã “1J” chỉ kiểu thao tác: tay gạt có khóa, cho cỡ DN40–DN125. Cỡ DN150 dùng mã 1T, còn hộp số trục vít là 2F.

Cơ cấu khóa giữ tay gạt ở góc đã đặt, nên dòng chảy không làm đĩa xê dịch. Cấu hình này hợp với đường ống cần đóng mở nhanh, không cần điều khiển từ xa.

Ứng dụng của Van bướm nhôm tay gạt Tomoe 700Z-1J

Nên dùng:

• Cấp thoát nước, hệ nước làm mát và HVAC DN40–DN125
• Đường ống nhẹ, cần tiết diện nhỏ gọn và khối lượng thấp
• Nơi thao tác tay, đóng mở nhanh

Không nên dùng:

• Nước biển, kiềm mạnh, axit (thân nhôm bị ăn mòn)
• Dầu khoáng khi gioăng EPDM (cần đổi sang NBR sau khi xác nhận)
• Nhiệt độ liên tục trên 70 °C với gioăng EPDM

Phiên bản khác cùng dòng

Khi cần đóng mở từ xa hoặc nối vào PLC/SCADA, dùng van bướm Tomoe 700Z-4I bộ điện NewELMY trên cùng dòng thân van. Bộ điện 4I là loại một pha, dùng cho DN40–DN300. Bản 4I Control có Micom hoặc servo để điều tiết theo tín hiệu analog (ví dụ 4–20 mA, xác nhận khi đặt hàng).

So sánh với model tương đương

Trong cùng dòng 700Z, 700Z-1J khác 700Z-1T ở cỡ van (DN40–125 so với DN150) và khác 700Z-2F ở cơ cấu thao tác. Bản 700G thân gang cầu FCD450, gioăng NBR tiêu chuẩn, có tay gạt 1T cho DN40–200.

Nếu cần đối chiếu giá và thời gian giao hàng, van bướm nhôm tay gạt Kitz 10XJME (Nhật Bản) có thông số tương đương: thân nhôm ADC12, gioăng EPDM, JIS 10K, 1,0 MPa, DN40–300.

Lắp đặt và bảo trì Van bướm nhôm tay gạt Tomoe 700Z-1J

• Kiểm tra bề mặt mặt bích: sạch, không rãnh xước, mặt bích đối ứng đúng tiêu chuẩn (JIS 5K/10K, ASME 125/150, DIN PN10).
• Đưa đĩa về vị trí hé mở nhẹ trước khi kẹp vào giữa hai mặt bích, tránh đĩa chạm bulông hoặc đường ống.
• Siết bulông chéo đối xứng, từng bước, để gioăng ép đều; không dùng thêm gioăng mặt bích.
• Quay tay gạt hết hành trình đóng mở sau khi lắp, xác nhận đĩa không chạm thành ống.
• Định kỳ kiểm tra rò rỉ ở trục và mặt bích; thay gioăng khi chạy liên tục trên 70 °C.

Câu hỏi thường gặp

Van bướm nhôm tay gạt Tomoe 700Z-1J dùng được cho cỡ nào?

Tay gạt mã 1J áp dụng cho DN40–DN125. Cỡ DN150 dùng mã 1T, cỡ lớn hơn dùng hộp số 2F.

Vì sao EPDM chỉ dùng liên tục đến 70 °C dù chịu được 120 °C?

Dải 120 °C là giới hạn làm việc ngắn hạn. Ở nhiệt độ cao kéo dài, cao su lão hóa và biến dạng dư tăng, gioăng giảm khả năng hồi phục nên rò rỉ sớm hơn.

Có đổi sang gioăng NBR được không?

Có, NBR là tùy chọn. Dải làm việc −10…+80 °C, liên tục 0…60 °C, phù hợp hơn khi môi chất có dầu khoáng. Hãy báo rõ môi chất khi đặt hàng.

Mua Van bướm nhôm tay gạt Tomoe 700Z-1J tại Van nước Việt Nam

Để báo giá Van bướm nhôm tay gạt Tomoe 700Z-1J, gửi cho Van nước Việt Nam các thông tin: DN, áp suất và nhiệt độ làm việc, lưu chất, tiêu chuẩn mặt bích, vật liệu đĩa và gioăng, số lượng. Xem toàn bộ van cánh bướm Tomoe mà Van nước Việt Nam đang phân phối trước khi chốt cấu hình.
