Van bướm gang tay gạt Toyo 562-UESL

Mô tả

Cập nhật lần cuối ngày 07/11/2026 lúc 03:51 chiều

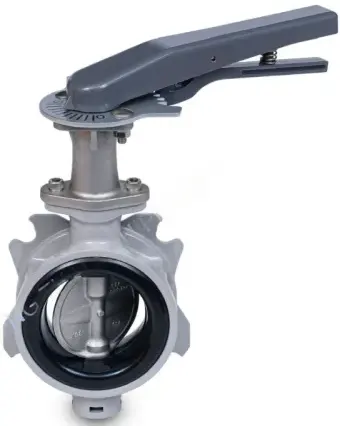

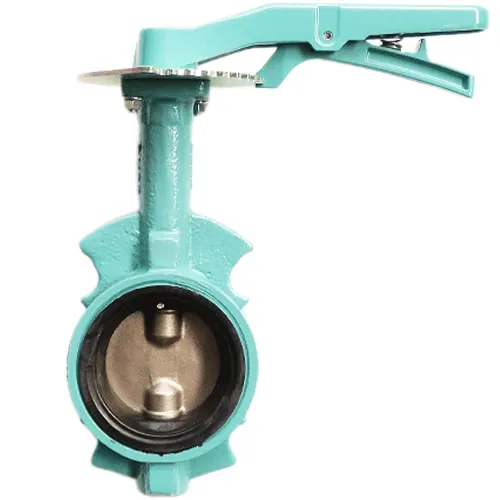

Van bướm gang tay gạt Toyo 562-UESL là van bướm wafer theo JIS B 2032, thuộc nhóm van bướm tay gạt Toyo chính hãng Nhật Bản. Thân gang cầu FCD450, đĩa inox SCS13A, gioăng EPDM, đóng mở bằng tay gạt quay 1/4 vòng.

Thông số kỹ thuật van bướm gang tay gạt Toyo 562-UESL

Thông số	Giá trị
Dòng / mã	TOYO 562 (mã xuất khẩu), 562-UESL
Kiểu van	Wafer, theo JIS B 2032
Cỡ van dùng tay gạt	DN50–150
Thân	Gang cầu FCD450 (DN50–300)
Đĩa / Trục	SCS13A (inox 304) / SUS403 hoặc SUS410
Gioăng	EPDM (mã E), lưu hóa liền thân
Cấp áp / áp làm việc	JIS 10K, tối đa 1,0 MPa
Nhiệt độ EPDM	0…100°C
Áp thử	Vỏ 1,5 MPa, kín 1,1 MPa (nước)
Chiều dài lắp / mặt bích	JIS B 2002 series 46 / JIS 5K, 10K

Nguồn: catalogue van bướm TOYO, trang Fig. 562. Các số liệu khác có trên website chính thức của TOYO; mô-men thao tác theo catalogue TOYO, xác nhận khi đặt hàng.

Vật liệu và khả năng chịu môi chất của van bướm gang tay gạt Toyo 562-UESL

Thân FCD450 là gang cầu: Graphite tồn tại dưới dạng hạt tròn nên không tạo vết khía bên trong kim loại. Vết nứt khó lan, nên thân chịu va đập tốt hơn gang xám, nơi Graphite dạng lá đóng vai trò mầm nứt.

Đĩa SCS13A là thép không gỉ đúc tương đương inox 304, không chứa Molypden. Vật liệu này phù hợp với nước sạch và nước làm mát. Khi nước có hàm lượng Clorua cao, lớp Oxit Crom trên 304 dễ bị phá cục bộ và sinh rỗ, nên cần đĩa inox 316 (mã M trong hệ mã 562) và hỏi lại hãng trước khi đặt.

Gioăng EPDM là cao su không phân cực, bền với nước, hơi ấm và dung dịch gốc nước. Chính tính không phân cực khiến EPDM hấp thụ Hydrocarbon: tiếp xúc dầu khoáng, gioăng trương nở và mất độ kín. Hãng ghi rõ gioăng EPDM không dùng cho dầu. Với đường cấp nước nóng, hãng khuyên dùng gioăng FKM (mã F); FKM là Fluoroelastomer có liên kết C–F bền nhiệt và bền dầu, còn EPDM gặp nước nóng có Clo dư sẽ bị oxy hóa nhanh hơn. Gioăng NBR (mã N) giới hạn 0…70°C.

Cấu tạo và cách đọc mã 562-UESL

Mã có dạng 562-[đĩa][gioăng][trục][vận hành]. Với 562-UESL: U là đĩa inox 304, E là gioăng EPDM, S là trục inox (403/410/420), L là tay gạt. Hệ mã TOYO còn có đĩa M (inox 316), gioăng F (FKM) hoặc T (PTFE); khả năng cung cấp cho dòng 562 xác nhận khi đặt hàng.

Gioăng của dòng 562 ở DN50–300 là loại lưu hóa liền thân (bonded seat). Cao su dính chặt vào thân nên không bị đĩa kéo lệch khi đóng mở và không bị hút bung khi có chân không. Đổi lại, gioăng hỏng thì phải thay cả thân van. Mặt bích đỉnh theo ISO 5211, cổ van dài tối thiểu 50 mm chừa chỗ bọc bảo ôn.

JIS 10K nghĩa là cấp áp danh định 10 kgf/cm². Áp làm việc tối đa là 1,0 MPa; giới hạn áp theo nhiệt độ xem biểu đồ P-T trong catalogue TOYO.

Ứng dụng van bướm gang tay gạt Toyo 562-UESL

Tay gạt cho thao tác nhanh: một lần gạt 90° là đóng hoặc mở hoàn toàn. Đổi lại, người vận hành phải thắng toàn bộ mô-men dòng chảy bằng lực tay, nên hãng chỉ cung cấp tay gạt ở DN50–150. Từ DN200 trở lên dùng hộp số (hoặc tay quay tâm đến DN300).

Nên dùng:

• Cấp nước sạch, nước làm mát, nước tuần hoàn ở nhiệt độ thường, áp đến 1,0 MPa.
• Van chặn cần đóng mở nhanh tại tủ bơm, nhánh cấp, đầu cụm thiết bị.

Không nên dùng:

• Đường dầu, dầu khoáng: gioăng EPDM bị trương nở.
• Nước nóng liên tục khi gioăng vẫn là EPDM: hỏi phiên bản gioăng FKM.
• Nước có clorua cao khi đĩa vẫn là inox 304: hỏi phiên bản đĩa inox 316.
• Đường ống từ DN200 trở lên hoặc vận tốc dòng trên 4 m/s khi đóng mở.

Phiên bản khác cùng dòng

Từ DN150 trở lên, mô-men đóng mở tăng nhanh; lúc này nên chuyển sang Toyo 562-UESG để thao tác nhẹ và giữ được góc mở trung gian. Hai bản cùng cấu hình đĩa, gioăng, trục; ở DN50–150 cả hai đều thân gang cầu FCD450.

So sánh van bướm gang tay gạt Toyo 562-UESL với model tương đương

Mã	Vận hành	Cỡ theo catalogue
562-UESL	Tay gạt, 1/4 vòng	DN50–150
562-UESG	Hộp số	DN50–600

Với Van bướm gang tay gạt Toyo 562-UESL, cùng cấu hình thân gang, vận hành tay gạt, model tương đương của hãng khác là van bướm gang tay gạt Wooken KCBL-10 (Hàn Quốc): thân gang, đĩa inox, seat EPDM hoặc NBR, cấp 10K. Catalogue Wooken không ghi mác gang và nhiệt độ làm việc.

Lắp đặt và bảo trì van bướm gang tay gạt Toyo 562-UESL

• Kiểm tra mặt bích đối ứng sạch, không có mối hàn hoặc gioăng đệm nhô vào lòng ống làm cản đĩa.
• Lắp van ở vị trí đóng nhẹ, hé đĩa vừa đủ để cao su không bị kẹp sát mép khi siết bu lông.
• Siết bu lông chéo đối xứng từng bước; cao su thân đã làm kín mặt bích.
• Mở van hoàn toàn khi cấp áp lần đầu, kiểm tra rò rỉ ở cổ trục và mặt bích.
• Định kỳ gạt thử toàn hành trình để đĩa không dính vào gioăng.
• Khi gioăng xuống cấp, thay nguyên van vì gioăng liền thân không tháo rời.

Câu hỏi thường gặp

Tay gạt dùng được đến cỡ nào?

Theo catalogue TOYO, tay gạt dùng cho DN50–150. Cỡ lớn hơn cần hộp số, vì lực tay không đủ thắng mô-men dòng chảy.

Van bướm gang tay gạt Toyo 562-UESL dùng được cho nước nóng và dầu không?

Bản EPDM chịu nước đến 100 °C nhưng không dùng cho dầu. Nước nóng cần gioăng FKM theo khuyến cáo của hãng, dầu khoáng cũng phải hỏi cấu hình gioăng riêng khi đặt hàng.

Thay riêng gioăng được không?

Không với DN50–300. Gioăng lưu hóa liền thân nên khi hỏng phải thay cả thân van.

Mua van bướm gang tay gạt Toyo 562-UESL tại Van nước Việt Nam

Để nhận báo giá van bướm gang tay gạt Toyo 562-UESL chính xác nhất, quý khách vui lòng cung cấp các thông số kỹ thuật: kích cỡ DN, áp suất làm việc, lưu chất, nhiệt độ, tiêu chuẩn mặt bích (JIS 5K hoặc 10K) và số lượng. Các dòng tay gạt, tay quay, điện và khí nén khác của hãng có tại trang van bướm Toyo Nhật Bản chính hãng.
