Van bướm nhôm điện tuyến tính Tomoe 700Z-4I Control

Mô tả

Cập nhật lần cuối ngày 19/10/2026 lúc 11:26 sáng

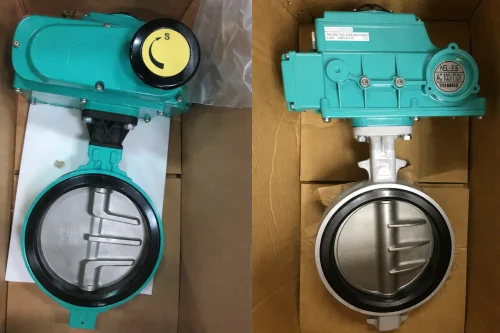

Van bướm nhôm điện tuyến tính Tomoe 700Z-4I Control là van bướm wafer thân nhôm ADC12 với bộ điện 4I bản Control, điều tiết theo tín hiệu analog (ví dụ 4–20 mA, xác nhận khi đặt hàng). Van bướm nhôm điện tuyến tính Tomoe 700Z-4I Control nằm trong dòng van bướm điện Tomoe on/off và tuyến tính, cỡ DN40–300. Cấu hình điều khiển gồm Micom, servo hoặc biến trở.

Thông số kỹ thuật Van bướm nhôm điện tuyến tính Tomoe 700Z-4I Control

Nguồn: catalogue dòng 700Z của TOMOE. Cấu hình bộ điều khiển phải xác nhận với Van nước Việt Nam trước khi đặt hàng.

Đặc tính lưu lượng của van bướm khi điều tiết

Van bướm có đặc tính lưu lượng gần dạng phần trăm bằng nhau. Ở góc mở nhỏ, lưu lượng tăng chậm; ở góc mở lớn, đĩa gần song song dòng chảy nên lưu lượng gần như bão hòa. Vì vậy phần lớn hiệu quả điều tiết nằm ở khoảng giữa hành trình.

Khoảng mở khuyến nghị thường lấy khoảng 20–80%, nhưng giá trị cụ thể cần theo tính toán Cv của van và chênh áp. Gần đóng kín, gioăng ma sát mạnh và lưu lượng nhạy với sai số vị trí; gần mở hết, tín hiệu thay đổi mà lưu lượng gần như không đổi.

Chọn cỡ van theo lưu lượng cần điều tiết chứ không theo đường kính ống. Van quá lớn chỉ làm việc ở vài độ mở đầu, gây điều khiển kém ổn định.

Ý nghĩa bản Control và những gì cần xác định

4I là bộ điện một pha. Bản Control thêm Micom, servo hoặc biến trở phản hồi vị trí để đĩa dừng ở độ mở mong muốn theo tín hiệu. Tín hiệu cụ thể, điện áp và thời gian hành trình theo catalogue TOMOE, xác nhận khi đặt hàng.

Khi đặt hàng cần nêu rõ:

• Tín hiệu điều khiển và tín hiệu phản hồi vị trí (ví dụ 4–20 mA).
• Nguồn điện sẵn có tại tủ.
• Lưu lượng, chênh áp và độ mở làm việc dự kiến.
• Gioăng EPDM hay NBR theo môi chất.
• Có cần Heavy duty không, vì hãng khuyên dùng khi có positioner, bột, độ nhớt cao, khí/gas.

Vật liệu như bản ON/OFF: ADC12 là hợp kim Al–Si–Cu, nhẹ nhưng ăn mòn điện hóa trong nước biển. Đĩa SCS14 có 2–3% molypden nên chống rỗ clorua tốt hơn SCS13. EPDM chịu nước nóng nhưng trương nở với dầu khoáng, và chỉ nên dùng liên tục 0…70 °C do lão hóa nhiệt.

Ứng dụng Van bướm nhôm điện tuyến tính Tomoe 700Z-4I Control

Nên dùng:

• Điều tiết lưu lượng hoặc áp trong hệ nước DN40–300 theo tín hiệu analog.
• Hệ HVAC, tuần hoàn, xử lý nước có PLC hoặc bộ điều khiển.

Không nên dùng:

• Nước biển.
• Điều tiết ở độ mở rất nhỏ kéo dài, vì gioăng mòn nhanh.
• Dầu khoáng khi gioăng EPDM.

Phiên bản khác cùng dòng

Ở vị trí ít thao tác, van bướm nhôm tay quay Tomoe 700Z-2F cho chi phí đầu tư thấp hơn và không cần nguồn điện. Cùng thân 700Z còn có 4I ON/OFF, tay gạt 1J/1T, khí nén 7E và 7G/7F. Mã 7G là khí vào mở, 7F là khí vào đóng.

So sánh với model tương đương

700Z-4I Control chỉ khác bản ON/OFF ở bộ điều khiển, thân và đĩa giữ nguyên. Với thân gang cầu cỡ lớn hơn, dòng 700G có bản 4I Control đến DN500. Model cùng phân khúc của hãng khác để so sánh là EM-FLOW EMEBI-MPW, thân nhựa, vận hành điện, xuất xứ Đài Loan.

Lắp đặt và bảo trì Van bướm nhôm điện tuyến tính Tomoe 700Z-4I Control

• Lắp đúng chiều, tránh đặt ngay sau bơm hoặc co để dòng không xoáy mạnh vào đĩa.
• Hé đĩa khi đưa van vào giữa hai bích, siết bu lông chéo đối xứng.
• Đấu tín hiệu bằng cáp bọc chống nhiễu, tách khỏi cáp động lực.
• Hiệu chỉnh điểm đóng và điểm mở hoàn toàn theo hướng dẫn của hãng.
• Kiểm tra định kỳ phản hồi vị trí và độ kín gioăng.

Câu hỏi thường gặp

Van bướm nhôm điện tuyến tính Tomoe 700Z-4I Control có điều tiết ở độ mở rất nhỏ được không?

Nên tránh. Ở góc mở nhỏ lưu lượng nhạy và gioăng ma sát mạnh, gây mòn. Chọn lại cỡ van nếu hay phải làm việc ở đó.

Tín hiệu 4–20 mA có chắc dùng được không?

Đó là ví dụ phổ biến. Tín hiệu thực tế theo cấu hình bộ Control, xác nhận khi đặt hàng.

Bản Control khác ON/OFF thế nào?

ON/OFF chỉ mở hoặc đóng hoàn toàn. Control dừng ở vị trí trung gian theo tín hiệu.

Mua Van bướm nhôm điện tuyến tính Tomoe 700Z-4I Control tại Van nước Việt Nam

Gửi cho Van nước Việt Nam: DN, áp suất, lưu chất, nhiệt độ, tiêu chuẩn mặt bích, tín hiệu điều khiển, nguồn điện và số lượng. Cần model khác cỡ hoặc khác kiểu vận hành, tham khảo van bướm Tomoe Nhật Bản chính hãng.
