Van bướm mặt bích điều khiển điện

3.290.000

(1 đánh giá của khách hàng)
Tình trạng: Còn hàng
Bảo hành: 12 tháng
GTIN: 8931542927338 Mã: 92733 Danh mục: ,

Cập nhật lần cuối ngày 16/11/2023 lúc 11:46 sáng

Kiểu lắp bích là kiểu lắp được sử dụng rất phổ biến trên nhiều hệ thống đường ống, nên để tối ưu khả năng ứng dụng trên nhiều hệ thống khác nhau, của các thiết bị van bướm điều khiển điện, người ta đã sản xuất dòng van bướm mặt bích điều khiển điện.

Giới thiệu sản phẩm van bướm mặt bích điều khiển điện

Van bướm mặt bích điều khiển điện là thiết bị van bướm điều khiển điện được thiết kế kiểu lắp bích, mặt bích ở hai đầu van bướm được thế kế chế tạo theo tiêu chuẩn, đảm bảo khả năng chịu áp suất và lắp đặt van lên hệ thống đường ống một cách dễ dàng.

Dòng van bướm mặt bích điều khiển điện thường được chế tạo với kích thước từ DN50 trở lên, thân van được chế tạo từ các loại hợp kim như (gang, thép cacbon, thép không gỉ,..), cho phép thiết bị làm việc trong những hệ thống có áp suất và nhiệt độ cao, môi trường hóa chất.

Thiết bị hoạt động chủ yếu nhờ vào năng lượng điện, thông qua bộ truyền động, điện năng sẽ được biến đổi thành cơ năng, cho phép người dùng điều khiển thiết bị từ xa.

Giống với hầu hết các thiết bị van bướm điều khiển điện, van bướm mặt bích điều khiển điện cũng được thiết kế với hai kiểu chế độ làm việc chính là: Chế độ tuyến tính và chế độ on/off.

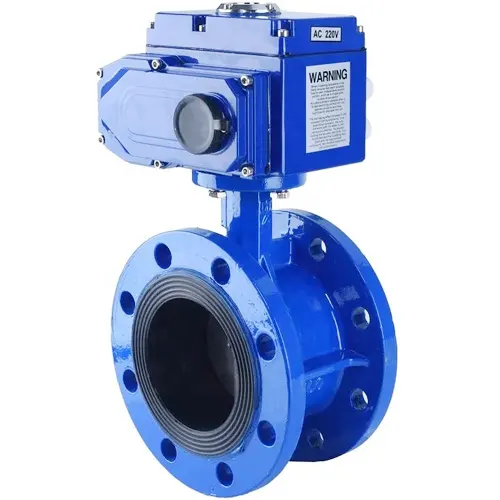

Van bướm mặt bích điều khiển điện
Van bướm mặt bích điều khiển điện

Xem thêm:

-28%
1.450.000
-6%
4.190.000
-9%
3.790.000

Cấu tạo của van bướm mặt bích điều khiển điện

Thiết bị van bướm mặt bích điều khiển điện được cấu thành từ hai bộ phận chính là: Vộ truyền động sử dụng điện và bộ phận thân van bướm.

Hai bộ phận này được thiết kế riêng biệt sau khi đã hoàn thiện chúng mới được lắp ráp lại với nhau thành một thể hoàn chỉnh. Mỗi bộ phận sẽ được thiết kế để thực hiện một số nhiệm vụ nhất định.

Bộ truyền động điện

Bộ truyền động điện hay còn gọi là bộ điều khiển sử dụng điện, trên các thiết bị van bi mặt bích điều khiển điện chúng có nhiệm tạo ra chuyển động quay phù hợp để có thể điều khiển góc nghiêng của cánh van qua đó thay đổi trạng thái đóng mở hoặc điều tiết lưu lượng của van.

Điện áp là việc của bộ truyền động điện phụ thuộc vào loại bộ truyền động điện, khách hàng có thể lựa chọn loại bộ truyền động, sử dụng điện một chiều hoặc bộ truyền động sử dụng điện xoay chiều, với các mức điện áp nhưn 3980V, 220V, 24V,…

Để có thể tạo ra chuyển động quay từ năng lượng điện, bộ truyền động điện phải có khả năng biết đổi dòng điện, khả năng xử lý thông tin điều khiển, chuyển hóa điện năng thành cơ năng và một số chức năng khác nữa, để có thể thực hiện được những nhiệm vụ trên, bộ truyền động sử dụng điện có cấu tạo khá phức tạp, gồm các chi tiết cơ khí và linh kiện điện tử kết hợp với nhau.

Các bộ phận chính cấu thành nên bộ truyền động sử dụng điện gồm: Vỏ bộ điều khiển, đầu đấu dây, bảng mạch điện tử, động cơ điện, bộ truyền động cơ khí, công tắc giới hạn hành trình, cơ cấu hiển thị trạng thái làm việc và một số bộ phận và chi tiết khác.

Bộ truyền động điện
Bộ truyền động điện

Thân van bướm mặt bích

Thân van bướm là bộ phận có nhiệm vụ đóng mở và điều tiết lưu chất bên trong hệ thống, việc này được thực hiện thông qua việc điều chỉnh góc nghiêng của cánh van, mà momen xoắn để quay cánh van được tiếp nhận từ bộ truyền động.

Phần thân của các thiết bị van bướm mặt bích thường được thiết kế khá lớn, bởi kiểu nối bích cho phép thiết bị có thể làm việc được trên những hệ thống có áp suất cao vậy nên, những sản phẩm van bướm có đường kính lớn thường được thiết kế kiểu mặt bích.

Để có thể lắp đặt thiết bị lên trên hệ thống đường ống một cách dễ dàng, đồng thời đáp ứng được yêu cầu về khả năng chịu áp lực làm việc, hai đầu mặt bích trên các thiết bị van bướm mặt bích điều khiển điện được thiết kế dựa trên các tiêu chuẩn JIS, ANSI, BS, DIN,…

Bộ phận thần van bướm được cấu thành từ các chi tiết: Khung thân van, trục van, đĩa van, gioăng làm kín, vòng đệm đĩa van và một số chi tiết khác.

Thân van bướm mặt bích
Thân van bướm mặt bích

Nguyên lý hoạt động của van bướm mặt bích điều khiển điện

Van bướm mặt bích điều khiển điện có nguyên lý hoạt động như tất các sản phẩm van bướm điều khiển điện thông thường, hoạt động đóng mở và điều tiết của van chủ yếu xoay quanh, việc kiểm soát thay đổi góc nghiêng của cánh van.

Không đơn giản như các thiết bị van bướm vận hành theo cách thủ công, các dòng van điều khiển có các thức làm việc phức tạp hơn rất nhiều, về cơ bản thiết bị van bướm mặt bích điều khiển điện có nguyên lý hoạt động gồm các giai đoạn sau:

Đầu tiên dòng điện theo dây dẫn được cung cấp vào bộ truyền động sử dụng điện, điện năng được chuyển hóa và biến đổi khi đi qua các linh kiện điện tử. Điện năng sau đó được truyền đến bộ phận động cơ điện, và tạo chuyển động quay.

Chuyển động qua sau khi được sinh ra bởi động cơ điện sẽ được truyền đi, đồng thời được làm giảm tốc độ quay, ở đầu ra của bộ truyền động được liên kết với trục van. Từ đó ta có chuyển động qua thích hợp để điều khiển hoạt động của van bướm.

Một vài ứng dụng thực tiễn của thiết bị van bướm mặt bích điều khiển điện

Với ưu điểm là khả năng chịu áp lực cao, cho phép người dùng có thể điều khiển hoạt động của thiết bị từ xa, hoạt động ổn định và độ bền sản phẩm cao, thiết bị van bướm mặt bích điều khiển điện được ứng dụng trên nhiều hệ thống đường ống khác nhau, có thể kể đến như:

Ứng dụng trên các hệ thống đường ống của hệ thống nước sạch phục vụ trong các tòa nhà, các hệ thống lọc nước quy mô lớn như nhà máy lọc nước, hệ thống cung cấp nước sinh hoạt với quy mô lớn.

Ứng dụng trên các hệ thống đường ống xử lý nước thải công nghiệp, nước thải sinh hoạt,…

Ứng dụng trong các nhà máy như: Nhà máy sản xuất giấy, nhà máy sản xuất hóa chất, nhà máy lọc dầu.

Ứng dụng trong các hệ thống phục vụ cho công tác tưới tiêu.

Và nhiều ứng dụng khác nữa.

Ứng dụng của van bướm mặt bích điều khiển điện
Ứng dụng của van bướm mặt bích điều khiển điện

Mua van bướm mặt bích điều khiển điện tại VIVA

Công Ty Cổ Phần Kỹ Thuật Và Thiết Bị Công Nghiệp VIVA cung cấp các thiết bị van bướm mặt bích điều khiển điện, được nhập khẩu chính hãng từ các đơn vị sản xuất, với sự đa dạng về chủng loại sản phẩm, Viva luôn sẵn sàng cung cấp đến khách hàng những thiết bị chất lượng phù hợp với nhu cầu sử dụng.

Là một đơn vị uy tín trong lĩnh vực phân phối các thiết bị ngành van, ngoài thiết van bướm mặt bích điều khiển điện chùng tôi còn cung cấp rất nhiều các thiết bị van bướm điều khiển điện khác như:

Van bướm inox điều khiển điện

Van bướm nhựa điều khiển điện

Van bướm silo điều khiển điện,…

Tất cả sản phẩm đều là hàng chính hãng được Viva nhập khẩu từ nhiều đơn vị sản xuất uy tín như: Kitz của Nhật Bản, Covna của Trung Quốc, Ginice của Hàn Quốc,… Sản phẩm có đầy đủ các loại giấy tờ CO-CQ, được chúng tôi hỗ trợ bảo hành lên đến 12 tháng.

Để biết thêm thông tin chi tiết về sản phẩm quý khách vui lòng liên hệ trực tiếp với chúng tôi, để được tư vấn cụ thể hơn.

Van bướm mặt bích điều khiển điện tại VIVA
Van bướm mặt bích điều khiển điện tại VIVA

Xem thêm: Van bướm silo điều khiển điện

Thương hiệu

Covna

Xuất xứ

1 đánh giá cho Van bướm mặt bích điều khiển điện

  1. Avatar of Kien Nguyen

    Kien Nguyen (xác minh chủ tài khoản)

    sản phẩm chất lượng.

Thêm đánh giá

THÔNG SỐ KỸ THUẬT
  • Dòng sản phẩm: Van bướm điều khiển điện
  • Kích thước sản phẩm: DN50 đến DN1500
  • Vật liệu chế tạo thân van: Gang, thép,…
  • Vật liệu chế tạo cánh van: Inox 304, inox 316,…
  • Vật liệu chế tạo gioăng làm kín: Các loại cao su tổng hợp, Teflon
  • Lưu chất công tác: Chất lỏng thông thường, chất lỏng có độ nhớt cao, các loại bột,…
  • Áp suất làm việc: PN10, PN16, PN25,…
  • Nhiệt độ làm việc của thân van: – 10 độ C đến 160 độ C
  • Chế độ làm việc: On/off hoặc tuyến tính
  • Mức điện áp làm việc: AC 380V, 220V, 110V 50/60Hz; DC 24V,
  • Cường độ dòng điều khiển: 4mA đến 20mA
  • Nhiệt độ làm việc của bộ truyền động: -20 độ C đến 60 độ C
  • Thương hiệu: Haitima, Ginice, Bray,…
  • Nguồn gốc xuất xứ: Đài Loan, Mỹ, Hàn Quốc,…
  • Thời hạn bảo hành: Trong vòng 12 tháng.
