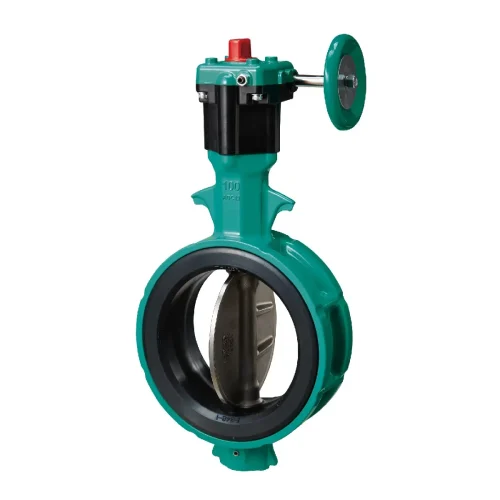

Van bướm nhôm tay quay Tomoe 700Z-2F

Mô tả

Cập nhật lần cuối ngày 19/10/2026 lúc 11:26 sáng

Van bướm nhôm tay quay Tomoe 700Z-2F là van bướm wafer thân nhôm đúc ADC12 thao tác bằng hộp số trục vít, dùng cho đường ống DN40–DN300. 700Z-2F thuộc nhóm van bướm Tomoe hộp số tay quay: tay quay làm quay trục vít, trục vít làm quay bánh vít và trục đĩa 90°. Áp làm việc tối đa 1,0 MPa, gioăng EPDM tiêu chuẩn.

Thông số kỹ thuật Van bướm nhôm tay quay Tomoe 700Z-2F

Số liệu lấy từ catalogue dòng 700Z của TOMOE. Chiều dài lắp theo JIS B 2002 series 46 (ISO 5752 Table 5, BS 5155, API 609), thân theo JIS B 2032. Số vòng tay quay và lực quay theo catalogue TOMOE, xác nhận khi đặt hàng.

Hộp số trục vít: tự khóa và đóng chậm

Hộp số 2F dùng cặp trục vít–bánh vít. Trục vít có góc nâng ren nhỏ, nhỏ hơn góc ma sát giữa hai bề mặt, nên bánh vít không thể kéo trục vít quay ngược. Đó là nguyên lý tự khóa: dòng chảy tác động lên đĩa cũng không làm đĩa tự xoay khỏi vị trí đã đặt.

Tỷ số truyền lớn đổi nhiều vòng tay quay lấy 90° của đĩa. Lực quay vì thế nhỏ, và đĩa đóng chậm. Đóng chậm làm tốc độ dòng giảm từ từ, nên áp suất tăng đột ngột (búa nước) nhỏ hơn so với khi đóng nhanh bằng tay gạt.

Cái giá của trục vít là hiệu suất truyền thấp hơn bánh răng thường vì có trượt giữa các bề mặt ren. Đổi lại, cỡ van lớn thao tác được bằng một người.

Vật liệu và khả năng chịu môi chất của Van bướm nhôm tay quay Tomoe 700Z-2F

ADC12 là hợp kim nhôm–silic–đồng: nhẹ, đúc áp lực chính xác. Đồng trong hợp kim tạo cặp điện hóa với nhôm khi gặp nước biển hoặc clorua, nên thân nhôm không dùng cho các môi chất này, cũng như kiềm mạnh và axit.

Gioăng EPDM không phân cực, bền với nước nóng, hơi và ozone, nhưng hấp thụ hydrocarbon nên trương nở với dầu khoáng. Hãng quy định dùng liên tục 0…70 °C dù dải làm việc rộng hơn (−20…+120 °C): cao su lão hóa nhiệt khi chạy nóng kéo dài, biến dạng dư tăng và giảm độ kín. NBR (−10…+80 °C, liên tục 0…60 °C) dùng khi có dầu.

Đĩa SCS14 (inox 316) có 2–3% molypden nên chống rỗ clorua tốt hơn SCS13 (inox 304). Mã “2F” trong 700Z-2F chỉ cơ cấu hộp số trục vít DN40–300.

Ứng dụng của Van bướm nhôm tay quay Tomoe 700Z-2F

Hộp số cho phép dùng van nhôm ở cỡ lớn, nơi tay gạt không đủ lực.

Nên dùng:

• Đường ống DN150–DN300 cần đóng mở bằng tay
• Hệ cấp nước, nước làm mát, HVAC có nguy cơ búa nước
• Nơi cần giữ vị trí đĩa ổn định, không tự xoay

Không nên dùng:

• Cần đóng nhanh khẩn cấp (hộp số đóng chậm)
• Nước biển, kiềm mạnh, axit
• Nhiệt độ liên tục trên 70 °C với gioăng EPDM

Phiên bản khác cùng dòng

Với đường ống DN50–DN150 cần đóng mở nhanh 1/4 vòng, van bướm nhôm tay gạt Tomoe 700Z-1T gọn và rẻ hơn bản hộp số. Tay gạt 1T dùng cho DN150, còn 1J cho DN40–125. Khi cần điều khiển từ xa, cùng dòng có bộ điện 4I và xi lanh khí nén 7E.

So sánh với model tương đương

Trong dòng Tomoe, 700Z-2F khác bản tay gạt ở cơ cấu thao tác và dải cỡ; 700G-2U dùng thân gang cầu và đến DN600.

Cùng cấu hình thân nhôm, vận hành tay quay, model tương đương của hãng khác là van bướm Kitz G-10XJMEA hộp số (Nhật Bản), thân nhôm ADC12, gioăng EPDM, JIS 10K, 1,0 MPa, DN40–300.

Lắp đặt và bảo trì Van bướm nhôm tay quay Tomoe 700Z-2F

• Xác định hướng tay quay và chỉ thị vị trí trước khi lắp, để thao tác không vướng ống hoặc vách.
• Hé đĩa nhẹ rồi kẹp van giữa hai mặt bích, siết bulông chéo đối xứng.
• Quay tay quay đến hết hành trình, không dùng cờ lê hoặc ống nối dài để cưỡng bức.
• Giữ hộp số sạch, kiểm tra định kỳ mỡ bôi trơn trong hộp số theo hướng dẫn nhà sản xuất.
• Đóng mở thử vài lần khi bàn giao, vì van để lâu ở một vị trí dễ bị dính gioăng.

Câu hỏi thường gặp

Van bướm nhôm tay quay Tomoe 700Z-2F có tự khóa không?

Có. Cặp trục vít–bánh vít có góc nâng nhỏ, nên đĩa không bị dòng chảy đẩy xoay khỏi vị trí đã đặt.

Vì sao hộp số đóng chậm lại có lợi?

Đóng chậm làm tốc độ dòng giảm dần nên áp suất tăng đột ngột nhỏ hơn. Với đường ống dài, đây là cách giảm búa nước đơn giản.

Chọn 2F hay tay gạt 1J/1T?

Tay gạt 1J cho DN40–125 và 1T cho DN150. Từ DN200, hoặc khi áp chênh lớn, đóng mở thường xuyên, dùng hộp số 2F.

Mua Van bướm nhôm tay quay Tomoe 700Z-2F tại Van nước Việt Nam

Để báo giá Van bướm nhôm tay quay Tomoe 700Z-2F, gửi cho Van nước Việt Nam các thông tin: DN, áp suất và nhiệt độ làm việc, lưu chất, tiêu chuẩn mặt bích, vật liệu đĩa và gioăng, số lượng. Các dòng tay gạt, tay quay, điện và khí nén khác của hãng có tại trang van bướm Tomoe Nhật Bản chính hãng.
