Van bướm nhôm tay quay Toyo 550GA

Mô tả

Cập nhật lần cuối ngày 19/10/2026 lúc 11:26 sáng

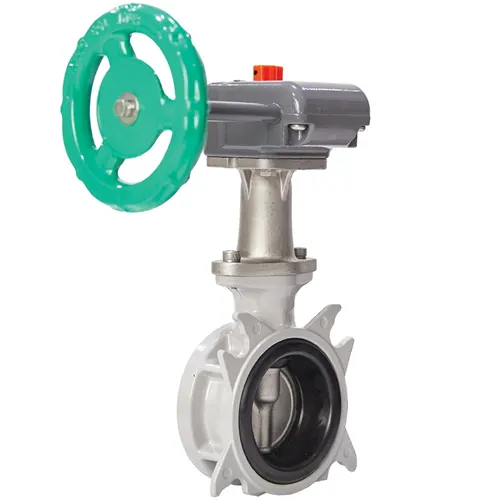

Van bướm nhôm tay quay Toyo 550GA là van bướm wafer thân nhôm vận hành bằng hộp số trục vít, có tay quay, phủ dải cỡ DN40–300. Model thuộc dòng van bướm tay quay Toyo Van nước Việt Nam đang phân phối, cấu hình thân nhôm ADC12, đĩa inox 304, gioăng EPDM.

Thông số kỹ thuật Van bướm nhôm tay quay Toyo 550GA

Số liệu theo catalogue van bướm TOYO, trang Fig. 550. Thông tin hãng: website chính thức của TOYO. Mô-men, tỷ số truyền và số vòng quay hộp số không có trong tài liệu này; theo catalogue TOYO, xác nhận khi đặt hàng.

Hộp số trục vít của Van bướm nhôm tay quay Toyo 550GA: tự khóa và đóng chậm

Hộp số gồm trục vít (thanh ren) ăn khớp với bánh vít gắn vào trục van. Với bộ truyền trục vít–bánh vít thông thường, góc nâng ren nhỏ hơn góc ma sát nên bánh vít không quay ngược được trục vít. Hệ quả: dòng chảy đẩy lên đĩa không làm tay quay tự xoay, đĩa giữ nguyên góc mở đã đặt. Đây là lý do bản tay quay giữ được góc mở trung gian, điều mà tay gạt khó làm chắc.

Hộp số cũng biến một cú xoay lớn của tay thành góc quay nhỏ của đĩa. Đóng van phải quay nhiều vòng, nên thời gian đóng dài. Với đường ống dài hoặc bơm công suất lớn, đóng chậm làm dòng chảy giảm từ từ, và xung áp (búa nước) nhỏ hơn so với đóng đột ngột.

Vật liệu chịu môi chất

Thân ADC12 là hợp kim Al–Si–Cu, nhẹ. Nhược điểm là ăn mòn điện hóa trong nước biển và bị axit, kiềm mạnh phá lớp oxit, nên không dùng cho các môi chất đó. Đĩa SCS13A là inox 304 đúc, chịu tốt nước sạch và nước làm mát; trong nước nhiều clorua, 304 có thể bị rỗ vì không chứa molypden.

Gioăng EPDM chịu nước và hơi nhờ cấu trúc không phân cực, nhưng hấp thụ hydrocarbon nên không dùng cho dầu. Dầu hoặc nước nóng thì hỏi thêm về NBR hay FKM. Hãng khuyên dùng FKM cho đường cấp nước nóng, vì cao su thường có thể xuống cấp sớm trong nước nóng.

Giải mã mã 550GA

550 là dòng wafer thân nhôm; GA là bản hộp số trục vít DN40–300, LA là bản tay gạt DN40–150. Cổ van cách nhiệt SCS13A là phần cổ inox nối thân với hộp số, hạn chế truyền nhiệt từ lưu chất lên bộ thao tác. Cấp JIS 10K tương ứng áp danh định 10 kgf/cm², còn áp làm việc tối đa của dòng này là 1,0 MPa.

Ứng dụng của van bướm tay quay 550GA

Nên dùng khi:

• Đường ống DN150–300 cần đóng mở nhẹ tay, không đủ lực để gạt trực tiếp.
• Cần giữ góc mở trung gian để hạn chế lưu lượng ở mức ổn định.
• Đường nước dài, cần đóng chậm để giảm xung áp.
• Nước sạch, nước làm mát ở nhiệt độ thường với gioăng EPDM; nước nóng nên chọn FKM.

Không nên dùng khi:

• Nước biển, axit, kiềm mạnh (thân nhôm ADC12 bị ăn mòn).
• Đường dầu với gioăng EPDM.
• Cần cắt dòng trong vài giây bằng tay: hộp số làm thao tác chậm.

Phiên bản khác cùng dòng

Với đường ống DN50–DN150 cần đóng mở nhanh 1/4 vòng, Toyo 550LA gọn và rẻ hơn bản hộp số. Hai bản dùng chung thân nhôm, đĩa 304 và lựa chọn gioăng.

So sánh với model tương đương

Trong cùng dòng 550, bản GA chậm hơn bản LA nhưng chạm tới DN300 và có chỉ thị vị trí ở DN40–200. Bản LA dừng ở DN150.

Tomoe 700Z-2F có thân nhôm ADC12, hộp số trục vít, DN40–300, gioăng EPDM, 1,0 MPa, gần với Van bướm nhôm tay quay Toyo 550GA về khung thông số. Model cùng phân khúc để so sánh: van bướm Tomoe 700Z-2F hộp số trục vít – thân nhôm, vận hành tay quay, xuất xứ Nhật Bản.

Lắp đặt và bảo trì van bướm hộp số

• Làm sạch ống và kiểm tra mặt bích JIS 5K/10K, ASME 150 hoặc PN16 trước khi đặt van.
• Đặt van wafer vào giữa hai mặt bích khi đĩa ở vị trí hé mở, siết bu lông chéo, từng nấc.
• Quay tay quay từ vị trí đóng sang mở, quan sát đĩa không chạm bu lông và mặt bích.
• Không dùng cần nối dài hay cờ lê để quay cưỡng bức; việc đó làm hỏng bánh vít.
• Theo dõi rò rỉ ở cổ van và hộp số; lịch bôi trơn hộp số theo catalogue TOYO, xác nhận khi đặt hàng.

Câu hỏi thường gặp

Vì sao tay quay đóng van lâu hơn tay gạt?

Hộp số trục vít đổi nhiều vòng quay của tay thành một góc nhỏ của đĩa. Đổi lại, thao tác nhẹ và đóng chậm giúp giảm búa nước.

Cỡ nào có bộ chỉ thị vị trí?

DN40–200 của bản 550GA.

Dùng nước nóng thì chọn gioăng nào?

Hãng khuyên FKM cho đường cấp nước nóng. EPDM chịu 0…100 °C nhưng cao su thường có thể xuống cấp sớm trong nước nóng.

Mua Van bướm nhôm tay quay Toyo 550GA tại Van nước Việt Nam

Khi cần báo giá, gửi cho Van nước Việt Nam cỡ DN, áp suất, lưu chất, nhiệt độ, tiêu chuẩn mặt bích và số lượng. Cần model khác cỡ hoặc khác kiểu vận hành, tham khảo van bướm Toyo nhập khẩu từ Nhật Bản. Giá, thời gian giao và bảo hành theo xác nhận khi đặt hàng.
