Van bướm tay quay Toyo

Dòng van bướm tay quay Toyo dùng hộp số trục vít để đóng mở van wafer cỡ lớn, thuộc nhóm butterfly valve Toyo của Toyo Valve (Nhật Bản, thuộc tập đoàn KITZ). Van nước Việt Nam có 3 model hộp số: 10ALM-N-GUE, 550GA và 562-UESG. So với kiểu cần gạt, hộp số cho phép quay vô lăng nhiều vòng để đĩa đi từ từ, so sánh thêm ở mục van bướm hộp số tay quay.

Danh sách model tay quay Toyo

Hộp số trục vít: tự khóa và đóng chậm

Trên van bướm tay quay Toyo, hộp số trục vít giảm tốc bằng cặp trục vít và bánh vít. Do góc ren nhỏ, bánh vít không quay ngược được trục vít, nên đĩa tự giữ vị trí mà dòng chảy không đẩy được; đây là đặc tính tự khóa.

Đóng mở cần nhiều vòng vô lăng nên đĩa đi chậm. Nhờ vậy xung áp do đóng nhanh (búa nước) trên đường ống nước lớn giảm đáng kể, và có thể dừng đĩa ở độ mở trung gian. Mô-men và số vòng quay thay đổi theo cỡ, xem catalogue TOYO, xác nhận khi đặt hàng.

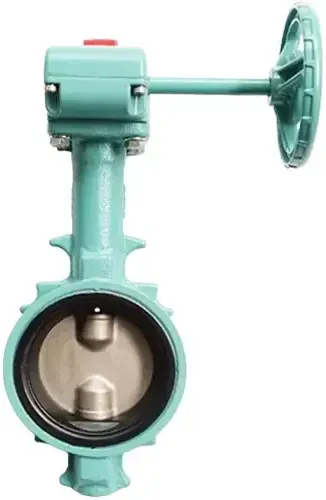

Vật liệu thân 562-UESG theo cỡ

Ở 562-UESG, thân gang cầu FCD450 dùng cho DN50–300, còn DN350–600 là gang xám FC250. Gang cầu có graphite hình cầu nên chịu va đập tốt hơn gang xám có graphite dạng phiến, vì vậy cỡ lớn cần lưu ý khi đường ống chịu rung hoặc tải va đập.

Gioăng lưu hóa liền thân (bonded seat) ở DN50–300: gioăng dính vào thân nên không bị kéo lệch khi đĩa đóng mở hoặc khi có chân không. Đổi lại, thay gioăng nghĩa là thay cả thân. Mặt bích đỉnh theo ISO 5211 và cổ dài tối thiểu 50 mm chừa chỗ bọc bảo ôn. Dòng và thông số công bố của hãng xem tại website chính thức của TOYO.

Cách chọn van bướm tay quay Toyo

Khi chọn van bướm tay quay Toyo, bắt đầu từ cỡ ống: đến 300A có cả ba model, từ DN350 đến DN600 chỉ có 562-UESG. Sau đó chọn thân theo môi trường: nhôm ADC12 cho 10ALM-N-GUE và 550GA không dùng cho nước biển hay axit, kiềm mạnh; gang cho 562-UESG.

Đĩa SCS13A là inox 304 không có molypden, dùng cho nước sạch và nước làm mát. Nước có clorua cao cần hỏi đĩa inox 316, hệ mã 562 có ký hiệu M. Gioăng EPDM không dùng cho dầu; với nước nóng, hãng khuyên FKM, có sẵn ở mã GUF của 10ALM-N.

Kiểu vận hành khác của Toyo

• Bản tay gạt: van bướm tay gạt Toyo chính hãng Nhật Bản.
• Bản điện: van bướm Toyo gắn bộ điện.
• Bản khí nén: van bướm khí nén Toyo tác động kép.

So sánh với thương hiệu khác

Cùng kiểu tay quay, tham khảo van bướm Samwoo hộp số tay quay và van bướm Wooken tay quay chính hãng Hàn Quốc, đều xuất xứ Hàn Quốc. Thông số hai hãng này đối chiếu theo catalogue riêng.

Với van bướm tay quay Toyo, nên so mặt bích ISO 5211, dải cỡ, vật liệu thân và loại gioăng.

Lắp đặt và bảo trì van hộp số

• Nâng van bằng cơ cấu nâng, không treo vào vô lăng hay hộp số.
• Căn tâm hai mặt bích và siết bulông chéo trước khi vận hành.
• Quay vô lăng đến hết hành trình; không dùng cần nối dài để ép thêm.
• Kiểm tra độ kín và bôi trơn hộp số định kỳ theo hướng dẫn của hãng.
• Ống bọc bảo ôn: giữ cổ van thoáng để không đọng ẩm vào hộp số.

Câu hỏi thường gặp

Van bướm tay quay Toyo có tự khóa không?

Có. Hộp số của van bướm tay quay Toyo giữ đĩa ở vị trí đã đặt, dòng chảy không đẩy ngược được vô lăng.

Khi nào nên dùng hộp số thay tay gạt?

Từ DN200 trở lên, hoặc khi cần đóng chậm để hạn chế búa nước.

562-UESG DN350–600 làm bằng vật liệu gì?

Gang xám FC250. Chỉ DN50–300 là gang cầu FCD450.

Mua van bướm tay quay Toyo tại Van nước Việt Nam

Để báo giá van bướm tay quay Toyo, gửi cho Van nước Việt Nam: model hoặc cỡ ống, tiêu chuẩn mặt bích, môi chất, nhiệt độ và áp suất làm việc, số lượng. Giá, thời gian giao hàng và bảo hành được xác nhận theo từng đơn.
