Van bướm tín hiệu điện ARV ABFS650

Mô tả

Cập nhật lần cuối ngày 19/10/2026 lúc 03:45 chiều

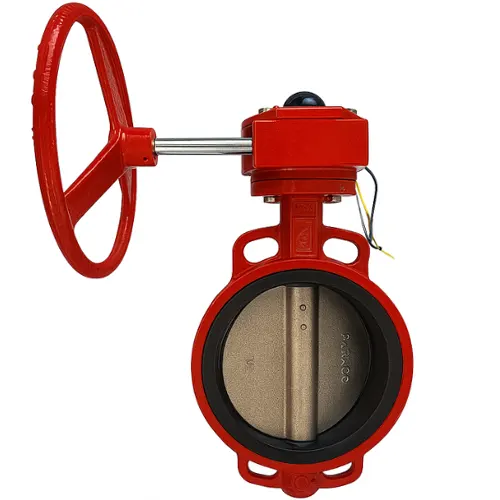

Van bướm tín hiệu điện ARV ABFS650 là van bướm wafer thân gang cầu, vận hành bằng vô lăng qua hộp số trục vít và có hộp công tắc báo trạng thái đóng/mở về tủ trung tâm. Van thuộc dòng van bướm ARV có công tắc báo vị trí, áp danh định PN16, xuất xứ Malaysia.

Thông số kỹ thuật Van bướm tín hiệu điện ARV ABFS650

Thông số theo nhà phân phối. ARV không có catalogue công khai, các nguồn tại Việt Nam có chỗ chênh lệch, nên bảng lấy giá trị trùng nhau nhiều nhất. Vật liệu đĩa và dải cỡ xác nhận khi đặt hàng. Chiều dài lắp theo EN 558 / ISO 5752, lắp bích theo EN 1092-1 / ISO 7005-1. tiêu chuẩn BS EN 593 trên trang BSI quy định yêu cầu chung cho van bướm kim loại công dụng chung.

Vật liệu và giới hạn sử dụng

Thân làm bằng gang cầu. Graphite trong gang cầu có dạng hạt cầu, không tạo vết khía bên trong kim loại như graphite dạng tấm của gang xám. Nhờ vậy gang cầu dẻo hơn và chịu va đập, rung động tốt hơn.

Lớp sơn epoxy tĩnh điện FBE nóng chảy và bám liền lên bề mặt gang, nên chống gỉ tốt. Giới hạn là vết trầy: khi lớp sơn bị xước sâu, gang lộ ra và bắt đầu gỉ.

Gioăng EPDM không phân cực nên bền với nước. Cao su này trương nở khi tiếp xúc dầu khoáng. Nếu nước có lẫn dầu, hãy hỏi bản gioăng NBR.

Đĩa gang cầu chỉ có lớp sơn. Lưu chất mài mòn hoặc ăn mòn nhẹ sẽ làm bong lớp phủ, khi đó nên hỏi đĩa inox.

PN16 nghĩa là áp danh định 16 bar ở nhiệt độ thường. Thử vỏ 24 bar bằng 1,5 lần PN, thử kín 17,6 bar bằng 1,1 lần PN.

Cấu tạo và cách tín hiệu báo về tủ trung tâm

Vô lăng quay trục vít, trục vít truyền chuyển động sang bánh vít để xoay đĩa 90 độ. Cơ cấu này giảm lực tay và giữ đĩa tại vị trí đặt.

Hộp công tắc nằm trên hộp số và đọc vị trí trục. Bộ tín hiệu có 3 dây theo nhà phân phối. Thường đó là dây chung, tiếp điểm thường mở và tiếp điểm thường đóng của một công tắc chuyển mạch.

Điện áp, dòng tiếp điểm và cấp bảo vệ hộp công tắc không được công bố, xác nhận khi đặt hàng. Trước khi đấu dây, kiểm tra sơ đồ trên nắp hộp.

Van không có động cơ. Tín hiệu chỉ để giám sát, không đóng mở từ xa. Đây là điểm khác với van bướm điện, loại có động cơ nhận lệnh từ tủ điều khiển.

Ứng dụng Van bướm tín hiệu điện ARV ABFS650

Trong hệ sprinkler, van giám sát phát hiện van chặn bị đóng nhầm. Tín hiệu về tủ báo cháy cho phép cảnh báo ngay khi trạng thái đổi. Nhà phân phối còn nêu cấp thoát nước, nước sạch, nước thải.

Tài liệu nhà phân phối không nêu chứng nhận UL/FM. Công trình yêu cầu van UL/FM phải kiểm tra chứng nhận riêng trước khi chọn.

• Nên dùng: van chặn cần giám sát trạng thái đóng/mở trên đường nước chữa cháy và cấp nước.
• Không nên dùng: đóng mở từ xa bằng điện; nước lẫn dầu khoáng với gioăng EPDM; lưu chất mài mòn với đĩa gang cầu; vị trí van cuối tuyến.

Van wafer kẹp giữa hai bích bằng bu lông xuyên suốt. Khi tháo ống phía sau van, không còn gì giữ bích, nên không dùng làm van cuối tuyến. Đĩa nằm trong dòng chảy nên van vẫn gây tổn thất áp dù mở hoàn toàn.

Phiên bản khác cùng dòng

Nếu không cần giám sát trạng thái về tủ trung tâm, dùng bản van bướm gang tay quay ARV ABF600. Bản này bỏ hộp công tắc, còn lại cùng kiểu thân wafer gang cầu.

So sánh với model tương đương

Khi so sánh với hãng khác, đối chiếu vật liệu đĩa, mác gioăng và sơ đồ công tắc. Model cùng phân khúc để so sánh là AUT 3300H, thân gang, vận hành tín hiệu điện, xuất xứ Malaysia.

Lắp đặt và bảo trì Van bướm tín hiệu điện ARV ABFS650

• Xác nhận mặt bích PN10 hay PN16 trước khi lắp.
• Không lót thêm gioăng phẳng. Gioăng bọc thân đã là gioăng bích.
• Siết bu lông xuyên suốt đều theo hình chéo.
• Đọc sơ đồ trên nắp hộp công tắc, đấu dây chung, thường mở, thường đóng đúng vị trí.
• Đóng mở van, kiểm tra tủ nhận đủ hai trạng thái.
• Định kỳ kiểm tra lớp sơn và vết trầy.

Câu hỏi thường gặp

Van có đóng mở bằng điện được không?

Không. Van không có động cơ, vận hành bằng vô lăng. Hộp công tắc chỉ gửi tín hiệu trạng thái về tủ.

Có thông số điện áp của công tắc không?

Không được công bố, xác nhận khi đặt hàng.

Van có chứng nhận UL/FM không?

Tài liệu nhà phân phối không nêu chứng nhận UL/FM. Công trình yêu cầu UL/FM cần kiểm tra chứng nhận riêng.

Mua Van bướm tín hiệu điện ARV ABFS650 tại Van nước Việt Nam

Để báo giá Van bướm tín hiệu điện ARV ABFS650, gửi cho Van nước Việt Nam các thông tin sau: kích thước DN, áp suất làm việc, lưu chất, nhiệt độ, tiêu chuẩn mặt bích, số lượng và loại tủ trung tâm (tủ báo cháy hay PLC). Cần model khác, tham khảo butterfly valve ARV.
