Van bướm inox nối bích tay gạt D41F4-10P/16P

350.000

Tình trạng: Còn hàng
Bảo hành: 12 tháng
GTIN: 8931542938488 Mã: 93848 Danh mục:

Cập nhật lần cuối ngày 28/12/2023 lúc 05:35 chiều

Thông số kỹ thuật van bướm inox nối bích tay gạt D41F4-10P/16P

  • Tên sản phẩm: van bướm inox nối bích tay gạt D41F4-10P/16P
  • Model: D41F4-10P, D41F4-16P.
  • Thiết kế: Van bướm inox tay gạt nối bích gioăng PTFE.
  • Cấu trúc van: Đồng tâm.
  • Kiểu vận hành: Vận hành tay gạt.
  • Vật liệu cấu trúc thân: Inox 304, inox 316.
  • Vật liệu cấu trúc gioăng: PTFE.
  • Kích thước kết nối: DN40 – DN1000.
  • Kiểu kết nối: Kết nối 2 mặt bích.
  • Tiêu chuẩn bích: BS, JIS, GB, ANSI, DIN…
  • Khả năng chịu nhiệt: -15 độ C – 150 độ C.
  • Khả năng chịu áp: PN10, PN16.
  • Ứng dụng: Nước, dầu, khí, hơi, hóa chất…

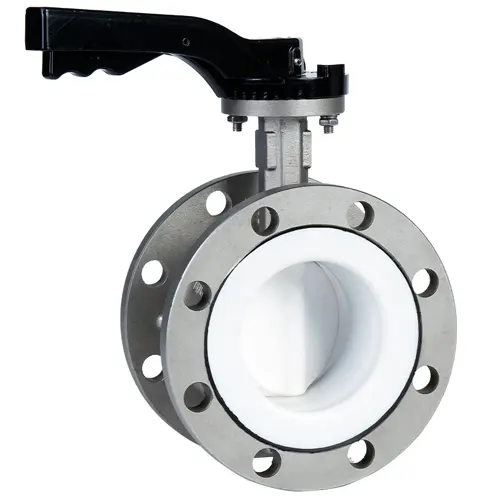

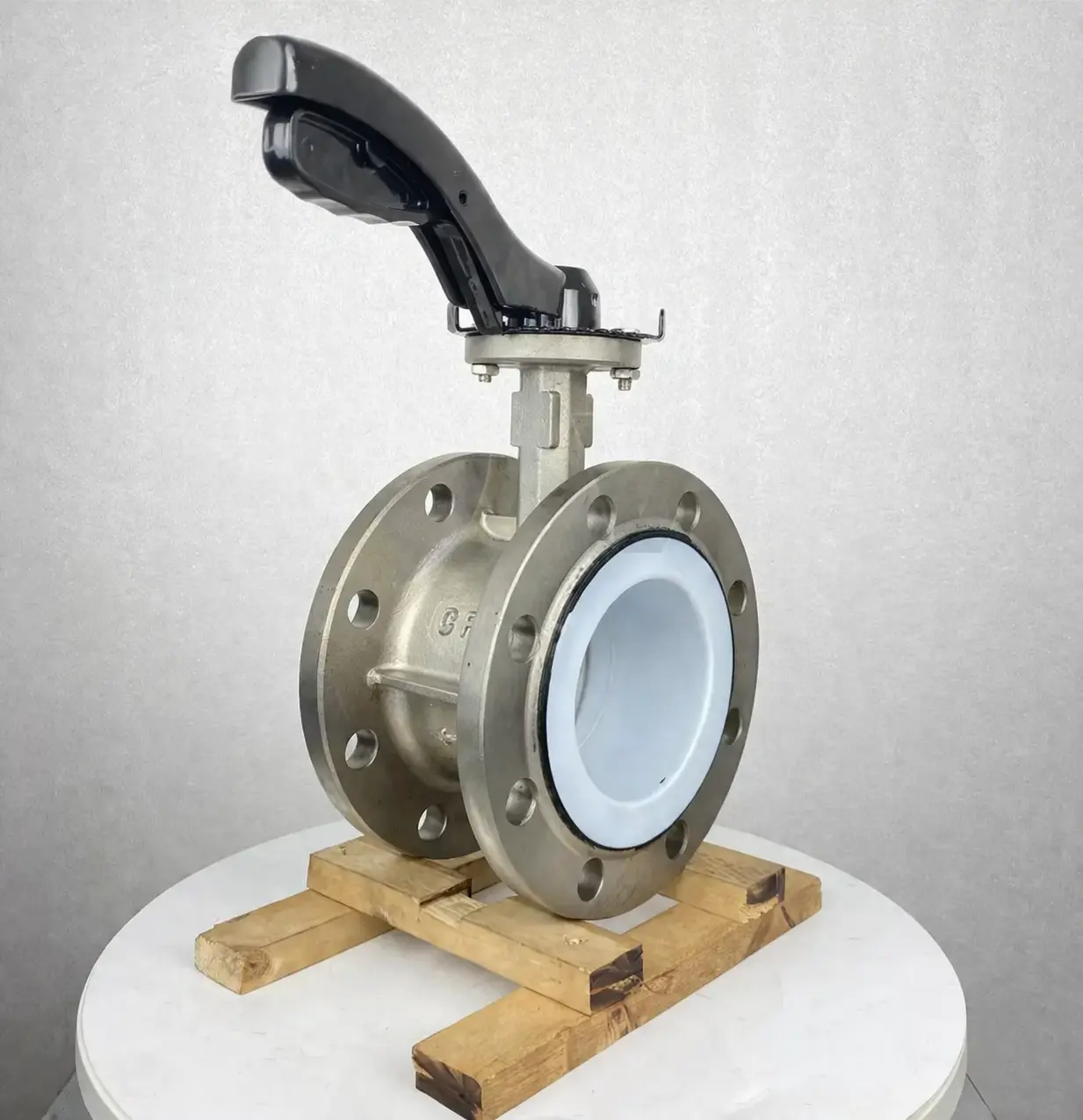

Hình ảnh van bướm inox nối bích tay gạt D41F4-10P/16P
Hình ảnh van bướm inox nối bích tay gạt D41F4-10P/16P

Giải nghĩa mã sản phẩm van bướm inox nối bích tay gạt D41F4-10P/16P

  • Mã loại van (D): Mã van bướm có kí hiệu là D. Vì vậy, với tất cả những mã sản phẩm có kí hiệu D đứng đầu thì sản phẩm được nhắc đến là van bướm nói chung.
  • Mã cơ cấu truyền động (): Mã cơ cấu truyền động này nếu được bỏ trống thì sản phẩm này có kiểu truyền động dạng tay gạt.
  • Mã kiểu kết nối (4): Mã 4 là kí hiệu cho kiểu kết nối là kiểu kết nối mặt bích.
  • Mã cấu trúc van (1): Mã này thể hiện cấu trúc của chi tiết điều khiển dòng chất trong van là đĩa van, mã 1 thể hiện cấu trúc của đĩa có dạng đồng tâm.
  • Mã vật liệu gioăng (F4): Mã F4 thể hiện vật liệu cấu tạo của van là vật liệu PTFE (teflon).
  • Mã định mức áp suất (10, 16): Mã này quy định mức áp suất làm việc của van. Kí hiệu là 10 tương đương áp suất làm việc là PN10, kí hiệu là 16 tương đương áp suất làm việc là PN16.
  • Mã vật liệu cấu tạo (P): Mã này quy định vật liệu cấu tạo thân van, với mã P, vật liệu cấu tạo thân van là vật liệu inox.
      Sản phẩm van bướm inox nối bích tay gạt D41F4-10P/16P
      Sản phẩm van bướm inox nối bích tay gạt D41F4-10P/16P

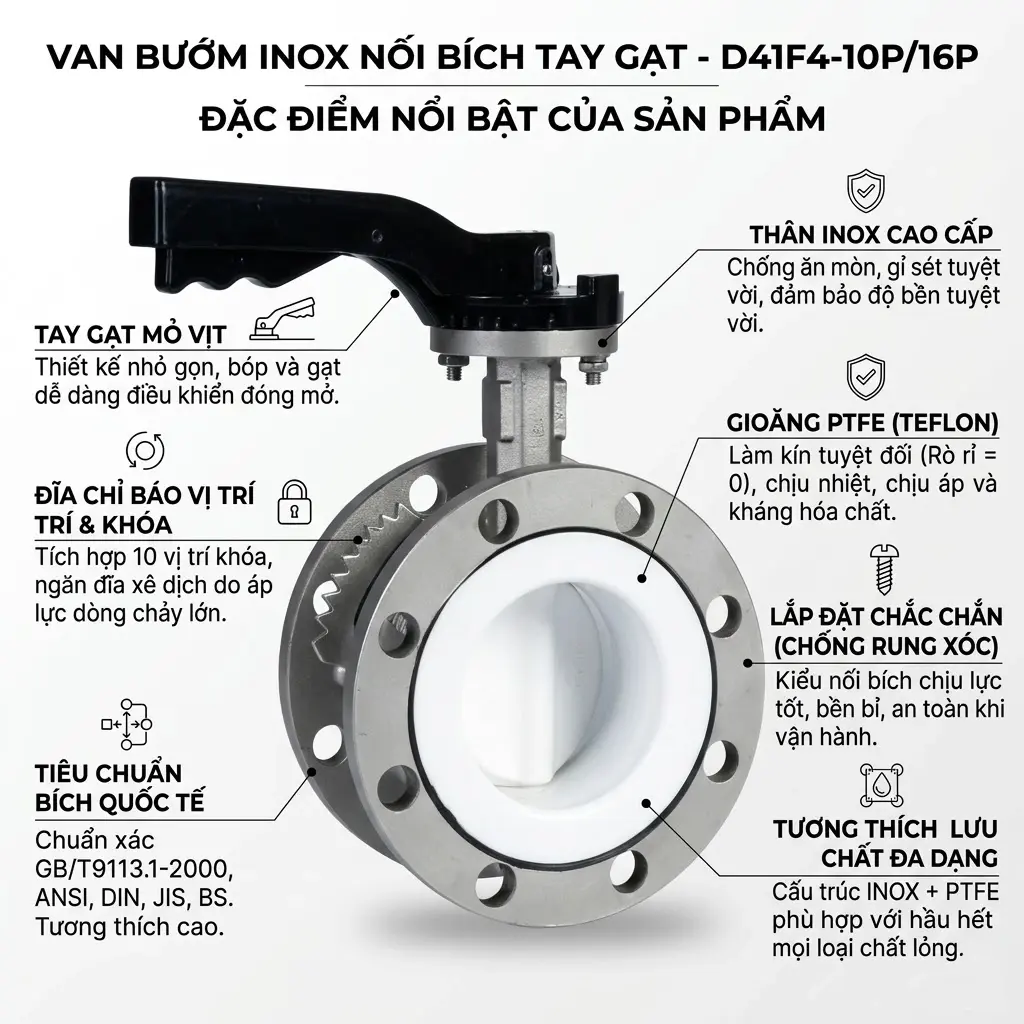

Đặc điểm nổi bật của sản phẩm van bướm inox nối bích tay gạt D41F4-10P/16P

  • Độ bền sản phẩm tuyệt vời, cấu trúc vật liệu chất lượng: Vật liệu cấu trúc thân van bướm inox nối bích tay gạt D41F4-10P/16P từ inox chất lượng cao, khả năng chống ăn mòn với khả năng chống gỉ sét rất tốt, sử dụng với mục đích là để điều khiển đóng ngắt chính xác, chống ăn mòn tuyệt vời.
  • Cơ chế vận hành nhỏ gọn, đơn giản: Van bướm inox nối bích tay gạt D41F4-10P/16P vận hành đóng hoặc mở thông qua một bộ phận tay gạt có thiết kế dạng mỏ vịt. Cơ chế đóng ngắt đơn giản, thực hiện bóp và gạt mỏ vịt để điều khiển vị trí của đĩa. Thiết kế nhỏ gọn tiện lợi cho quá trình vận hành và cũng tiện lợi cho quá trình vận chuyển, lắp đặt, tiết kiệm không gian, phù hợp với không gian hẹp, không gian hạn chế.
  • Cố định vị trí với cấu trúc đĩa chỉ báo: Với thiết kế đóng ngắt bằng đĩa, van bướm inox nối bích tay gạt D41F4-10P/16P bằng đĩa thực hiện đóng mở van bằng cách xoay đĩa 90 độ. Vì vậy, đĩa này có thể bị dịch chuyển nếu áp lực của dòng chất qua van lớn. Nhằm khắc phục hạn chế này, một đĩa chỉ báo vị trí, tích hợp thêm khả năng cố định vị trí giúp giải quyết hạn chế này. Đĩa thiết kế với 10 vị trí khóa, cho phép điều chỉnh đĩa van đóng mở và cố định ở 10 vị trí này, điều khiển van từ đóng hoàn toàn đến mở hoàn toàn.
  • Bích tiêu chuẩn, chuẩn xác đến từng thông số: Bích được sản xuất theo các tiêu chuẩn kết nối, với sản phẩm van bướm inox nối bích tay gạt D41F4-10P/16P, tiêu chuẩn bích trong sản xuất thông dụng nhất là tiêu chuẩn GB/T9113.1-2000 hoặc JB/T 82.1-94. Cung cấp thêm các sản phẩm với tiêu chuẩn ANSI, DIN, JIS, BS…., đảm bảo khả năng tương thích với mọi ứng dụng.
  • Gioăng PTFE, kín tuyệt đối, ngăn rò rỉ: Khả năng làm kín của van là tuyệt đối, tình trạng rò rỉ qua van là bằng 0 nhờ thiết kế của gioăng có độ chính xác cao, thông số chuẩn xác, vật liệu có độ đàn hồi khá tốt. Bên cạnh đó, với vật liệu PTFE này, còn cung cấp khả năng kháng hóa chất, khả năng chịu nhiệt, chịu áp tuyệt vời. Giúp van phù hợp với các ứng dụng có điều kiện khắc nghiệt.
  • Chắc chắn, an toàn với mọi rung xóc: Van bướm inox nối bích tay gạt D41F4-10P/16P thiết kế mặt bích kết nối mang lại ưu điểm lớn trong lắp đặt hệ thống. Đặc trưng của kết nối này là lắp đặt rất chắc chắn, chịu lực, chịu áp tốt, bền bỉ, vững chắc, chống xê dịch trong các ứng dụng thường có sự rung xóc do áp suất dòng chất.
  • Tương thích tuyệt vời với mọi lưu chất: Cấu trúc vật liệu thân và vật liệu gioăng chất lượng, chống ăn mòn tuyệt vời, kháng hóa chất rất tốt. Nên khả năng tương thích với các ứng dụng rất cao, sử dụng phù hợp với mọi loại lưu chất.
Sản phẩm van bướm inox nối bích tay gạt D41F4-10P/16P
Sản phẩm van bướm inox nối bích tay gạt D41F4-10P/16P

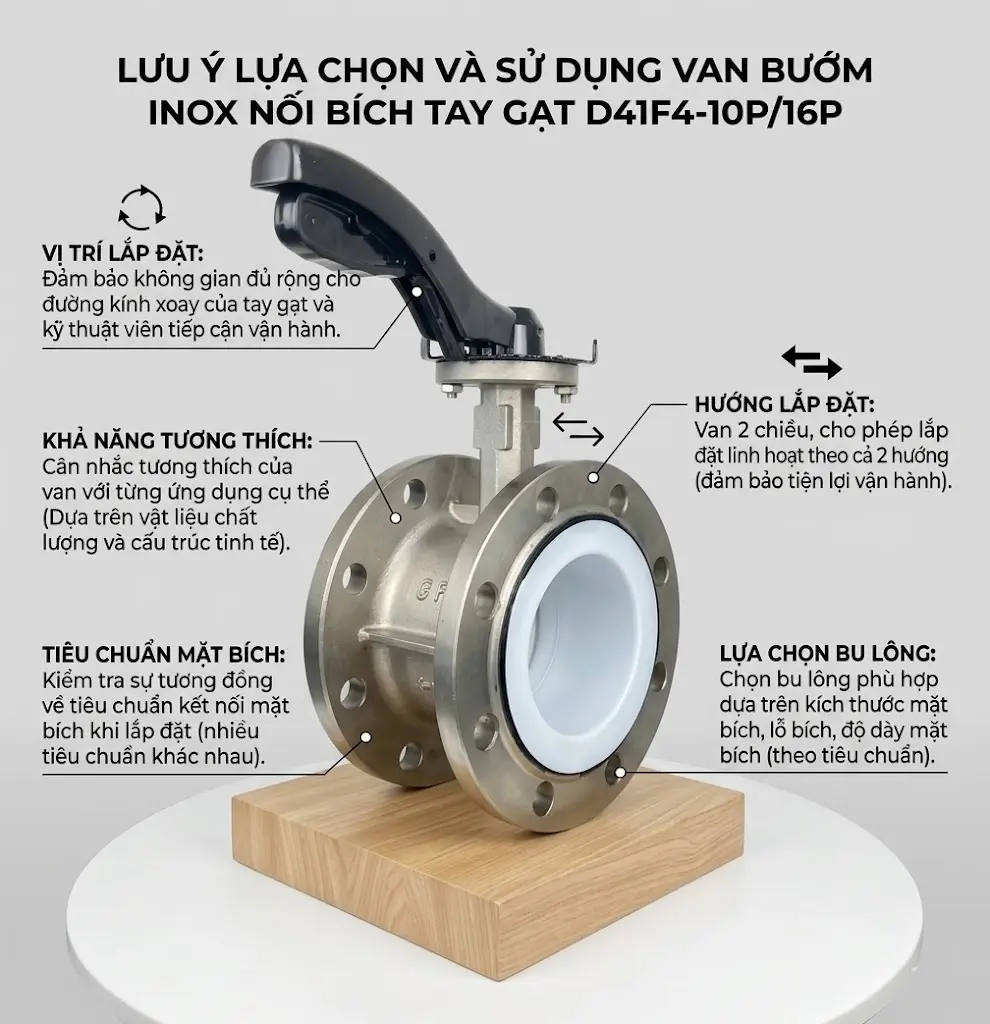

Một số lưu ý khi lựa chọn và sử dụng van bướm nối bích tay gạt D41F4-10P/16P

  • Cân nhắc về tiêu chuẩn mặt bích lắp đặt: Khi lựa chọn van bướm inox nối bích tay gạt D41F4-10P/16P là loại van có kết nối mặt bích là kiểu kết nối thiết kế theo tiêu chuẩn và có nhiều tiêu chuẩn khác nhau, vì vậy phải có sự tương đương về tiêu chuẩn thì việc lắp đặt mới diễn ra chính xác.
  • Cân nhắc về khả năng tương thích: Khả năng tương thích của sản phẩm này rất tốt nhờ vật liệu chất lượng và cấu trúc tinh tế. Tuy nhiên, không có gì là chính xác tuyệt đối nên cần phải cân nhắc về khả năng tương thích của van với từng ứng dụng cụ thể.
  • Hướng lắp đặt: Van bướm inox nối bích tay gạt D41F4-10P/16P là loại van 2 chiều, dòng chất chảy qua van có thể chảy theo 2 chiều và cấu trúc của van cũng là cấu trúc 2 chiều nên khi lắp đặt không cần phải lo lắng về hướng lắp đặt, có thể lắp đặt van theo cả 2 hướng sao cho tiện lợi nhất cho quá trình vận hành là được.
  • Vị trí lắp đặt: Van cần có không gian lắp đặt và phải đủ rộng với đường kính xoay của tay gạt cũng như đủ để các kĩ thuật viên tiếp cận, thực hiện công việc vận hành, bảo dưỡng, bảo trì….
  • Lựa chọn bu lông bắt bích phù hợp: Tùy thuộc vào kích thước của mặt bích, kích thước của lỗ bích, độ dày của mặt bích, số lượng lỗ bích để lựa chọn bu lông có kích thước và độ dài phù hợp nhất. Theo tiêu chuẩn bích, thường quy định sẵn kích thước của bu lông, bạn có thể dựa vào đây để lựa chọn bu lông phù hợp.
Hình ảnh sản phẩm van bướm inox nối bích tay gạt D41F4-10P/16P
Hình ảnh sản phẩm van bướm inox nối bích tay gạt D41F4-10P/16P

Thông tin liên hệ mua van bướm nối bích tay gạt D41F4-10/16P

CÔNG TY CỔ PHẦN KỸ THUẬT VÀ THIẾT BỊ CÔNG NGHIỆP VIVA

Địa chỉ: Số 11, ngách 192/66 Đ. Lê Trọng Tấn, P. Khương Mai, Q. Thanh Xuân, TP. Hà Nội.

VPGD: Số 20, ngõ 102 Phố Hoàng Đạo Thành, P. Kim Giang, Q. Thanh Xuân, TP. Hà Nội.

Hotline: 0965925563

Zalo: 0965925563

Email: Vangiare.vn@gmail.com

Xem thêm: Van bướm inox tay quay D371F4-10P/16P
