Van bướm khí nén on/off Kitz FA-10DJUE

Mô tả

Cập nhật lần cuối ngày 06/11/2026 lúc 11:40 sáng

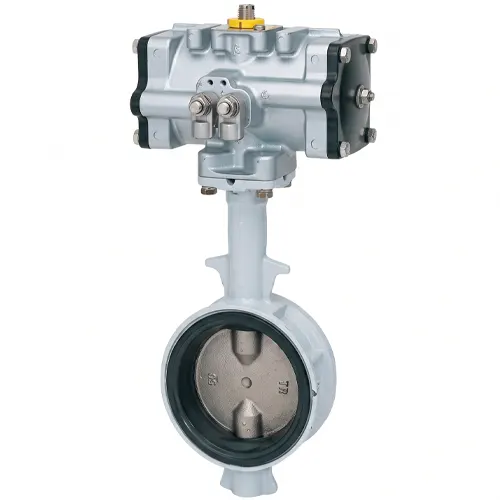

Van bướm khí nén on/off Kitz FA-10DJUE là sự kết hợp giữa thân van bướm gang cầu mã 10DJUE và bộ truyền động xi lanh khí nén tác động kép Kitz dòng FA. Model thuộc nhóm van bướm khí nén Kitz do Van nước Việt Nam phân phối. Mã ghép này hợp lý về kỹ thuật nhưng chưa thấy trong catalogue, vì vậy quý khách vui lòng xác nhận với Van nước Việt Nam trước khi đặt.

Thông số kỹ thuật van bướm khí nén on/off Kitz FA-10DJUE

Thông số	Giá trị
Cấu hình	FA + 10DJUE (xác nhận mã ghép với Van nước Việt Nam)
Kiểu tác động	FA = tác động kép; bản lò xo hồi là FAS
Dải cỡ của dòng DJ	DN40–DN800; cỡ ghép xi lanh theo catalogue KITZ
Cấp áp	JIS 10K (dòng DJ có cả JIS 5K), tối đa 1,0 MPa
Thân van	Gang cầu FCD450-10
Đĩa van	SCS13A (inox 304 đúc)
Gioăng	EPDM −20…+120°C; bản NBR 0…+70°C
Áp khí cấp	Thường 0,4–0,7 MPa, xác nhận theo catalogue
Mô-men, thời gian đóng mở	Theo catalogue Kitz, xác nhận khi đặt hàng

Thông số thân van theo catalogue dòng DJ của KITZ. Dòng DJ còn có bản JIS 16K (16DJUE, G-16DJUE).

Vật liệu và khả năng chịu môi chất

Thân FCD450-10 là gang cầu. Graphite ở dạng hạt tròn, không tạo vết khía như vảy Graphite trong gang xám, nên thân chịu va đập và ứng suất mặt bích tốt hơn. Với van khí nén đóng mở nhanh, khả năng chịu va đập này quan trọng vì xung áp khi đóng đột ngột.

Đĩa SCS13A là inox 304 đúc, bền trong nước sạch nhờ màng Oxit Crom. Nhưng không chứa Molypden nên dễ rỗ khi nước có nhiều Clorua. Gioăng EPDM là cao su không phân cực, bền với nước nóng và hơi, nhưng hấp thụ dầu khoáng và trương nở. Môi chất có dầu hỏi bản gioăng NBR, chỉ dùng 0…+70°C.

Giải mã van bướm khí nén on/off Kitz FA-10DJUE và cách chọn FA hay FAS

Trong mã 10DJUE:

• “10” là JIS 10K (cấp áp danh định 10 kgf/cm², trần 1,0 MPa ở dòng này)
• “DJ” là thân gang cầu
• “U” là đĩa SCS13A
• “E” là gioăng EPDM
• “FA” là xi lanh tác động kép.

Tác động kép nghĩa là khí cấp vào để mở, cấp vào phía đối diện để đóng. Mất khí, xi lanh không có lực hồi nên van đứng nguyên vị trí cuối. Bản FAS dùng lò xo hồi: mất khí thì van tự về vị trí an toàn đã chọn. Quy trình bắt buộc có vị trí an toàn thì chọn FAS.

Thân gang cầu DN lớn có mô-men cao, nên cỡ xi lanh phải tính theo chênh áp thực tế. Vì mã ghép chưa có trong catalogue, Van nước Việt Nam xác nhận cỡ xi lanh và mặt bích lắp trước khi báo giá.

Ứng dụng Van bướm khí nén on/off Kitz FA-10DJUE

• Nên dùng:
  • Hệ thống cấp nước, nước làm mát, hệ HVAC cỡ lớn cần đóng mở từ xa.
  • Đường ống kích cỡ lớn yêu cầu kết cấu thân bằng gang cầu bền bỉ, cho khả năng chịu va đập và chịu lực tốt hơn chất liệu thân nhôm.
• Không nên dùng:
  • Môi chất có chứa dầu khoáng nếu van vẫn giữ gioăng EPDM.
  • Môi trường nước biển, nước nhiều clorua nếu giữ đĩa SCS13A.
  • Những nơi thiếu khí nén khô ổn định.

Khí cấp cho xi lanh cần khô và được lọc để tránh nước và bụi làm mòn phớt, gỉ piston. Áp khí thường dùng khoảng 0,4–0,7 MPa, xác nhận theo catalogue cho từng cỡ xi lanh.

Phiên bản khác cùng dòng

Ở vị trí ít thao tác, van bướm gang tay gạt Kitz 10DJUE cho chi phí thấp hơn và không cần kéo đường khí. Cùng thân còn có bản hộp số tay quay G-10DJUE cho cỡ lớn. Nếu cần điều khiển tự động trên thân nhôm, xem FA-10XJMEA.

So sánh với model tương đương

Model	Cấu hình	Điểm mạnh	Giới hạn
FA-10DJUE	Gang cầu, khí nén	Thân chịu lực, đóng mở nhanh	Cần khí khô, xác nhận mã ghép
FA-10XJMEA	Nhôm, khí nén	Nhẹ hơn	Nước sạch, không chịu nước biển
G-10DJUE	Gang cầu, hộp số	Không cần năng lượng	Thao tác thủ công
10DJUE	Gang cầu, tay gạt	Chi phí thấp	Cỡ nhỏ, thủ công

Cùng cấu hình thân gang, vận hành khí nén, model tương đương của hãng khác là Tomoe 700G-7E (Nhật Bản).

Lắp đặt và bảo trì van khí nén thân gang

• Dùng van điện từ 5/2 cho xi lanh tác động kép; lọc và hút ẩm khí trước van.
• Kiểm tra ống đồng tâm, mặt bích song song, siết bu lông chéo đối xứng.
• Lắp với đĩa mở nhẹ để gioăng không bị kẹp méo.
• Chạy thử bằng khí: xác nhận mở hết, đóng hết trước khi cấp nước.
• Định kỳ xả nước đọng bộ lọc, kiểm tra rò rỉ phớt xi lanh và độ kín gioăng.

Câu hỏi thường gặp

Van bướm khí nén on/off Kitz FA-10DJUE có mã trong catalogue không?

Đây là cấu hình FA + 10DJUE, hợp lý về kỹ thuật nhưng chưa thấy mã ghép trong catalogue. Hãy xác nhận với Van nước Việt Nam trước khi đặt.

Van bướm khí nén on/off Kitz FA-10DJUE mất khí thì van ở đâu?

Bản FA tác động kép giữ nguyên vị trí cuối. Cần về vị trí an toàn tự động thì chọn FAS có lò xo hồi.

Dùng van điện từ loại nào?

Loại 5/2 cho xi lanh tác động kép. Điện áp cuộn hút chọn theo hệ điều khiển.

Mua van bướm khí nén on/off Kitz FA-10DJUE tại Van nước Việt Nam

Để nhận báo giá nhanh chóng và chính xác, quý khách vui lòng cung cấp cho Van nước Việt Nam các thông số: kích cỡ DN, áp suất làm việc, loại lưu chất, nhiệt độ, tiêu chuẩn mặt bích, áp khí cấp, loại tác động (FA hay FAS) và số lượng cần mua. Quý khách cũng có thể tìm hiểu thêm các dòng van tay gạt, tay quay, điện và khí nén khác của hãng tại trang van bướm Kitz nhập khẩu từ Nhật Bản.
