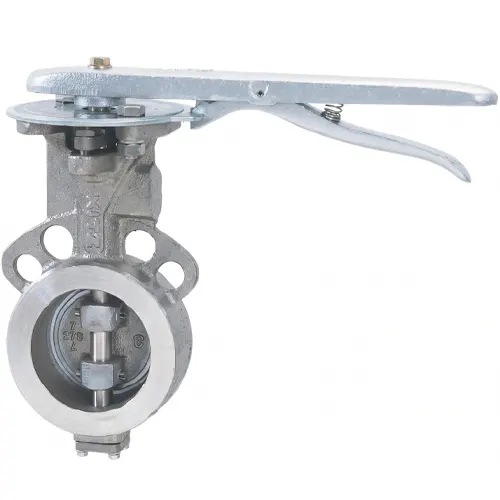

Van bướm inox tay gạt Kitz 16UB

Mô tả

Cập nhật lần cuối ngày 06/11/2026 lúc 11:08 sáng

Van bướm inox tay gạt Kitz 16UB là dòng van lệch tâm kép cao cấp với cấu tạo thân inox SCS13A, vòng làm kín PTFE và đạt cấp áp suất tiêu chuẩn JIS 16K, có khả năng chịu lực lên tới 2,0 MPa ở dải kích cỡ DN40–300. Model thuộc nhóm van cánh bướm tay gạt Kitz, model này sở hữu cùng cấu hình vật liệu với 10UB nhưng được thiết kế chuyên dụng cho các hệ thống đường ống áp cao hơn với dải kích cỡ DN40–DN600 và nhiệt độ làm việc từ −29…+160°C.

Thông số kỹ thuật van bướm inox tay gạt Kitz 16UB

Thông số	Giá trị
Thương hiệu	KITZ (Nhật Bản)
Model	16UB
Kiểu van	Bướm lệch tâm kép (double offset)
Thân / đĩa	SCS13A (inox 304 đúc), tùy chọn SCS14A / SCS13A mạ Crôm cứng
Vòng làm kín	PTFE
Cấp áp	JIS 16K
Áp tối đa DN40–300	2,0 MPa
Áp tối đa DN350–600	1,4 MPa
Nhiệt độ làm việc	−29…+160°C (PTFE độn sợi Carbon tới 200°C)
Kích cỡ dòng UB	DN40–DN600, vận hành tay gạt

Số liệu lấy từ catalogue dòng UB của KITZ. Kích thước lắp và mô-men theo từng cỡ: theo catalogue KITZ, xác nhận khi đặt hàng.

Áp suất định mức của van bướm inox tay gạt Kitz 16UB theo cỡ van

JIS 16K là cấp áp danh định 16 kgf/cm², khoảng 1,57 MPa, ứng với mặt bích tiêu chuẩn 16K. Áp làm việc cho phép thay đổi theo nhiệt độ và theo cỡ van. Đối với model 16UB, Kitz công bố hai mức áp lực: 2,0 MPa cho các size DN40–300 và 1,4 MPa cho các size DN350–600.

Áp giảm ở cỡ lớn vì lực tác dụng lên đĩa tỷ lệ với diện tích, tức bình phương đường kính. Cùng một áp, đĩa DN500 chịu lực lớn gấp khoảng 25 lần đĩa DN100. Lực này uốn trục, ép lên vòng PTFE và làm đĩa võng. Giới hạn áp ở DN350–600 giữ biến dạng trong phạm vi vòng làm kín còn kín được.

Hệ quả khi chọn: Nếu hệ thống đường ống DN400 vận hành ở mức áp 1,6 MPa, model 16UB sẽ không đáp ứng được dù mặt bích kết nối là 16K. Khi đặt hàng, quý khách bắt buộc phải đối chiếu áp suất vận hành thực tế tương ứng với từng dải kích cỡ DN, tránh việc chỉ nhìn vào cấp áp suất K của mặt bích.

Khi nào cần 16K thay vì 10K

• Lắp đặt tại đường đẩy sau các bơm cao áp, nơi áp suất hệ thống vượt quá 1,4 MPa của dòng 10UB.
• Hệ thống có hiện tượng áp xung hoặc búa nước, đòi hỏi van phải có cấp áp suất dự trữ cao hơn so với áp làm việc.
• Đường ống thiết kế mặt bích JIS 16K; mặt bích 16K khác 10K về kích thước ở nhiều cỡ nên không lắp lẫn.
• Hệ thống dẫn nước nóng hoặc dung môi vận hành ở áp suất cao, cần PTFE thay cho gioăng cao su.

Nếu áp suất làm việc thực tế dưới 1,4 MPa và mặt bích đường ống là 10K, quý khách nên chọn model 10UB. Việc lựa chọn dòng 16UB chỉ để “cho chắc” sẽ làm tăng chi phí đầu tư không cần thiết và buộc phải thay đổi toàn bộ hệ thống mặt bích kết nối.

Vật liệu và cơ chế làm kín

Thân SCS13A là mác đúc tương đương inox 304. Lớp oxit Cr₂O₃ do Crôm tạo ra bảo vệ thân trong nước; với nước nhiều Clorua, chọn SCS14A (tương đương 316) có 2–3% Molypden chống rỗ.

PTFE trơ hóa học nhờ liên kết C–F bền, chịu nhiệt tới 160°C, nhưng bị chảy nguội dưới tải nén kéo dài. Ở cấp 16K, lực ép lên vòng cao hơn nên cần chú ý hơn tới hiện tượng này; loại độn sợi Carbon giảm chảy nguội và dùng được tới 200°C. Đĩa SCS13A mạ Crôm cứng có bề mặt cứng và nhẵn, hạn chế mài mòn lên vòng PTFE mềm.

Ứng dụng van bướm inox tay gạt Kitz 16UB

• Nên dùng: nước nóng, nước ngưng, dung môi và hóa chất ở áp tới 2,0 MPa (DN40–300), nhiệt độ −29…+160°C.
• Không nên dùng: cỡ DN350–600 ở áp trên 1,4 MPa.
• Không nên dùng: bùn, hạt mài hoặc nhiệt độ trên giới hạn của vòng PTFE.

Phiên bản khác cùng dòng

Từ DN150 trở lên, mô-men đóng mở tăng nhanh; lúc này nên chuyển sang van bướm inox tay quay Kitz GL-10UB để thao tác nhẹ và giữ được góc mở trung gian. Lưu ý GL-10UB là cấp 10K; cần hộp số cấp 16K thì dùng GL-16UB.

So sánh với model tương đương

Model	Cấp áp	Áp tối đa	Vật liệu làm kín
Kitz 16UB	JIS 16K	2,0 MPa (DN40–300); 1,4 MPa (DN350–600)	PTFE
Kitz 10UB	JIS 10K	1,4 MPa	PTFE
Kitz 16DJUE	JIS 16K	Theo catalogue KITZ, xác nhận khi đặt hàng	EPDM

Dòng DJ gang cầu dùng gioăng EPDM, giới hạn −20…+120°C, không thay được 16UB khi cần chịu dung môi hoặc 160°C. Cùng cấu hình thân inox, vận hành tay gạt, model tương đương của hãng khác là van bướm inox tay gạt Wooken KSBL-10 (Hàn Quốc). Lưu ý KSBL-10 là van đồng tâm cấp 10K, vòng PTFE, không phải lệch tâm kép như dòng UB.

Lắp đặt và bảo trì Van bướm inox tay gạt Kitz 16UB

• Kiểm tra mặt bích đường ống là JIS 16K, đúng số lỗ và đường kính vòng tâm bu lông.
• Xả sạch xỉ hàn và cặn trước khi lắp để bảo vệ vòng PTFE.
• Hé đĩa khi đặt van giữa hai mặt bích, siết bu lông đối xứng chéo theo nhiều lượt.
• Đóng mở thử, rồi tăng áp từng cấp khi thử áp hệ thống; không vượt áp theo cỡ DN.
• Kiểm tra định kỳ rò rỉ qua đĩa và cổ trục; thay vòng PTFE khi chảy nguội hoặc xước.

Câu hỏi thường gặp

16UB chịu được bao nhiêu áp?

Theo catalogue Kitz, van chịu được 2,0 MPa cho các kích cỡ từ DN40–300 và 1,4 MPa đối với các cỡ DN350–600.

Có dùng 16UB cho đường ống mặt bích 10K được không?

Không nên. Mặt bích 16K và 10K khác nhau về kích thước ở nhiều cỡ. Do đó, khách hàng cần xác nhận kích thước lắp trước khi đặt hàng.

PTFE có chịu được áp lực 16K liên tục không?

Chịu được trong giới hạn áp và nhiệt độ của catalogue. Với tải nén kéo dài, PTFE chảy nguội dần; loại độn sợi carbon hạn chế hiện tượng này.

Mua Van bướm inox tay gạt Kitz 16UB tại Van nước Việt Nam

Để nhận được báo giá đúng cấu hình, quý khách vui lòng gửi cho Van nước Việt Nam các thông số kỹ thuật: kích cỡ DN, áp suất làm việc, loại lưu chất, nhiệt độ, tiêu chuẩn mặt bích và số lượng cần mua. Ngoài ra, khách hàng có thể tham khảo thêm các dòng tay gạt, tay quay, điện và khí nén khác của hãng tại trang butterfly valve Kitz.
