Van bướm gang khí nén tuyến tính Tomoe 700G-7E + positioner là van bướm wafer thân gang cầu FCD450, xi lanh tác động kép 7E, điều tiết theo tín hiệu analog (ví dụ 4–20 mA) qua positioner và chọn bản Heavy duty theo khuyến nghị của hãng. Model thuộc nhóm van bướm Tomoe khí nén cho dây chuyền tự động, dải DN40–DN350 cho mã 7E. Positioner là phụ kiện chọn thêm, xác nhận với Van nước Việt Nam.

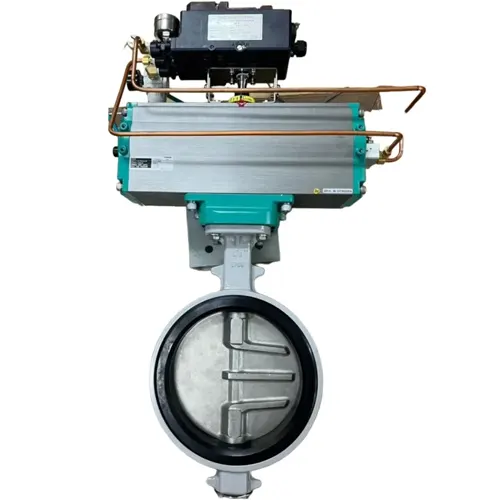

Van bướm gang khí nén tuyến tính Tomoe 700G-7E + positioner lắp xi lanh khí nén — Van bướm Tomoe 700G gắn xi lanh khí nén

Thông số kỹ thuật Van bướm gang khí nén tuyến tính Tomoe 700G-7E + positioner

Thông số	Giá trị
Model	700G-7E + positioner, bản Heavy duty
Kiểu van	Wafer (700G), kín hoàn toàn (tight shutoff)
Cỡ DN	DN40–DN350 (mã 7E)
Thân	Gang cầu FCD450
Đĩa	SCS14 dạng gân (tùy chọn PPS, CAC702, FCD450)
Gioăng	NBR tiêu chuẩn, EPDM và loại khác tùy chọn
Áp làm việc tối đa	1,0 MPa (JIS 5K: 0,75 MPa)
Nhiệt độ NBR	−10…+80 °C, dùng liên tục 0…60 °C
Nhiệt độ EPDM	−20…+120 °C, dùng liên tục 0…70 °C
Vận hành	Xi lanh tác động kép 7E + positioner, tín hiệu analog (ví dụ 4–20 mA)

Thông số thân van lấy từ catalogue dòng 700G của TOMOE. Mô-men, nguồn khí cấp và dải tín hiệu positioner theo cấu hình đặt hàng, xác nhận khi đặt hàng.

Vật liệu và khả năng chịu môi chất

Gang cầu FCD450 có graphite dạng cầu, không tạo vết khía như graphite dạng phiến của gang xám. Vết nứt không lan theo các phiến, nên thân chịu va đập và búa nước tốt hơn. Thân gang chắc hơn thân nhôm ở cỡ lớn, nhưng nặng hơn và cần bảo vệ bề mặt khi có ẩm ăn mòn.

Gioăng tiêu chuẩn của 700G là NBR, không phải EPDM. NBR phân cực nên bền với dầu khoáng và nhiên liệu, nhưng kém với ozone và nước nóng, hơi. Dải làm việc −10…+80 °C, dùng liên tục 0…60 °C. EPDM (tùy chọn) không phân cực, bền nước nóng nhưng trương nở với dầu: −20…+120 °C, liên tục 0…70 °C. Cần chọn gioăng theo môi chất, không theo thân van.

Đĩa SCS14 (inox 316) dạng gân có 2–3% molypden, chống rỗ clorua tốt hơn 304. Đĩa còn có tùy chọn PPS, đồng nhôm CAC702 hoặc gang FCD450.

Vì sao Van bướm gang khí nén tuyến tính Tomoe 700G-7E + positioner chọn bản Heavy duty

Hãng khuyên chọn Heavy duty khi dùng positioner, môi chất bột hoặc độ nhớt cao, khí hoặc gas. Cấu hình chi tiết của bản này theo catalogue TOMOE, xác nhận khi đặt hàng.

Lý do kỹ thuật là chế độ làm việc. Van điều tiết liên tục dịch chuyển nhỏ quanh một góc mở, nên trục, ổ trục và gioăng chịu số chu kỳ nhiều hơn van đóng mở. Ở góc hé mở, dòng chảy tốc độ cao quét qua mép đĩa. Môi chất bột mài mòn gioăng, môi chất nhớt tăng mô-men, còn khí cần độ kín cao hơn nước.

Giải mã ký hiệu 700G-7E

700G là van wafer thân gang cầu DN40–600; 704G là full lug DN50–600, 705G là semi lug. Mã 7E là xi lanh khí nén tác động kép (700G DN40–350, 704G DN50–350); cỡ lớn DN350–600 dùng 3A. Tác động đơn dùng 7G/7F (DN40–250) hoặc 3U/3K (DN200–600).

Với Van bướm gang khí nén tuyến tính Tomoe 700G-7E + positioner, xi lanh cấp khí hai phía, positioner giữ góc mở ổn định. Khi mất khí, van giữ vị trí cuối.

Ứng dụng của Van bướm gang khí nén tuyến tính Tomoe 700G-7E + positioner

Nên dùng: điều tiết nước, khí nén, khí, môi chất có bột hoặc độ nhớt cao với bản Heavy duty.
Nên dùng: đường ống cỡ vừa và lớn cần thân gang chịu va đập, áp tối đa 1,0 MPa (JIS 5K: 0,75 MPa).
Không nên dùng: môi chất ăn mòn mạnh với gang và gioăng NBR/EPDM.
Không nên dùng: nước biển nếu chưa có lớp bảo vệ và vật liệu đĩa phù hợp.
Không nên dùng: vị trí cần tự đóng khi mất khí (chọn tác động đơn 7G).

Phiên bản khác cùng dòng

Ở công trình không có máy nén khí, thay bằng van bướm Tomoe 700G-4I Control bộ servo 4–20 mA. Bản này điều tiết bằng bộ điện 1 pha 4I Control, dùng Micom hoặc servo. Cùng dòng còn có tay gạt 1T, hộp số trục vít 2U và điện 3 pha 4J/4L.

So sánh với model tương đương

Model	Thân	Vận hành	Cỡ
700G-7E + positioner	Gang cầu FCD450	Khí nén tác động kép	DN40–350
700Z-7E + positioner	Nhôm ADC12	Khí nén tác động kép	DN40–300
700G-4I Control	Gang cầu FCD450	Điện 1 pha, servo	DN40–500

Về hãng khác, model điều tiết khí nén để tham khảo là van bướm inox khí nén điều khiển tỷ lệ EM-FLOW EMPB-PSW (thân inox, Đài Loan).

Lắp đặt và bảo trì van điều tiết thân gang

Lắp theo chiều dòng chảy đánh dấu trên thân, mặt bích JIS 5K/10K, ASME 125/150 hoặc DIN PN10/16 (DN40–300).
Làm sạch đường ống trước khi lắp, đĩa hé mở khi siết bu lông mặt bích.
Cấp khí khô, sạch cho xi lanh và positioner; đấu tín hiệu analog đúng cực.
Hiệu chỉnh 0% và 100% theo hướng dẫn của positioner, chạy thử toàn hành trình.
Định kỳ kiểm tra rò khí, độ trôi vị trí và độ mòn gioăng.

Câu hỏi thường gặp

Gioăng của 700G là EPDM hay NBR?

Tiêu chuẩn là NBR, EPDM là tùy chọn. Chọn theo môi chất và nhiệt độ.

Khi nào cần bản Heavy duty?

Hãng khuyên dùng khi có positioner, môi chất bột, độ nhớt cao hoặc khí. Van bướm gang khí nén tuyến tính Tomoe 700G-7E + positioner nên chọn bản này.

Van có đóng kín không?

Có, van đạt độ kín hoàn toàn (tight shutoff) khi lắp đúng chiều dòng chảy ghi trên thân.

Mua Van bướm gang khí nén tuyến tính Tomoe 700G-7E + positioner tại Van nước Việt Nam

Để báo giá, gửi cho Van nước Việt Nam: cỡ DN, áp suất, lưu chất, nhiệt độ, tiêu chuẩn mặt bích, vật liệu gioăng, tín hiệu điều khiển, số lượng. Các dòng tay gạt, tay quay, điện và khí nén khác của hãng có tại trang van bướm Tomoe Nhật Bản chính hãng.
