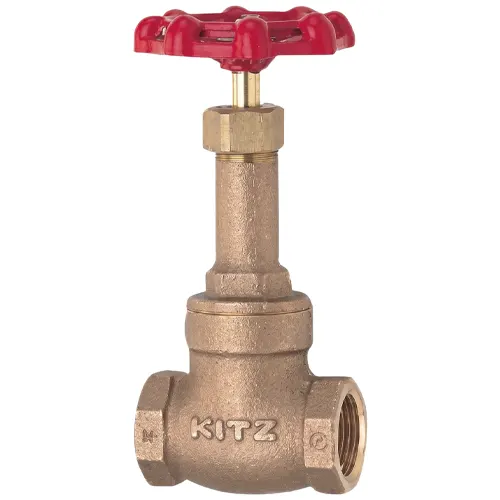

Van cổng đồng ty chìm tay quay Kitz L

Mô tả

Cập nhật lần cuối ngày 06/11/2026 lúc 11:08 sáng

Van cổng đồng Kitz L là van cổng thân đồng CAC406, ty chìm, nối ren cấp JIS 10K, dải 15A – 80A, chịu 1,4 MPa. L là model ren JIS 10K trong nhóm van cổng đồng Kitz, chịu 1,4 MPa ở nhiệt độ từ -29 đến 120°C.

Thông số kỹ thuật van cổng đồng Kitz L

Thông số	Giá trị
Hãng	Kitz (Nhật Bản)
Model	L
Vật liệu	Đồng CAC406
Kiểu ty	Ty chìm
Kết nối	Nối ren, cấp JIS 10K
Áp làm việc	1,4 MPa (14 bar)
Nhiệt độ	-29 đến 120°C
Dải kích thước	15A – 80A

Cấp JIS 10K cho áp 1,4 MPa trong khoảng nhiệt độ -29 đến 120°C. Đó là khoảng điều kiện áp dụng, ngoài khoảng này áp cho phép giảm. Dải 15A – 80A rộng hơn model H ở đầu trên về cỡ ống, nhưng ngắn hơn ở đầu dưới (H bắt đầu từ 10A).

Ty chìm xoay tại chỗ, ren nằm trong thân, nên chiều cao lắp thấp. Không có phần ty lộ ra để quan sát độ mở. Hệ ren và kích thước chi tiết theo catalogue trên trang chủ Kitz.

Vật liệu và môi chất phù hợp

CAC406 là đồng đúc chứa khoảng 5% thiếc, chì và kẽm. Thiếc tăng khả năng chống ăn mòn, chì giúp gia công ren chính xác và giảm thấm qua thân đúc, kẽm hỗ trợ đúc. So sánh đồng đúc và đồng rèn về độ kín, khả năng chịu clo xem tại van cổng bằng đồng.

Đồng CAC406 bền trong nước sạch, nước cấp và nước làm mát. Nước biển, amoniac và axit mạnh ăn mòn hợp kim đồng. Hàm lượng chì cần cân nhắc khi nước dùng trực tiếp để uống, tùy yêu cầu của dự án.

Dùng được

• Nước cấp, nước làm mát, nước tuần hoàn ≤120°C
• Dầu và khí nén trong giới hạn 1,4 MPa
• Đường ống ren cần cấp áp 10K

Không nên dùng

• Nước biển, amoniac, axit và kiềm mạnh
• Bùn, cặn mài mòn bám vào ren ty
• Hơi: đọc bảng áp – nhiệt độ catalogue trước khi chọn

Phiên bản khác cùng dòng

Hệ thống áp dưới 1,18 MPa có thể dùng model Class 125 Kitz H để giảm chi phí. Model H dùng đồng ASTM B62, ren Rc, Class 125, dải 10A – 100A.

Cả hai đều ty chìm, thân đồng, nối ren. Chọn L khi cần cấp áp 1,4 MPa hoặc muốn cùng chuẩn JIS 10K với cụm bích gang.

So sánh với model tương đương

Cùng chuẩn JIS 10K, vật liệu CAC406, Toyo J10-BSR là model đối chiếu trực tiếp.

Tiêu chí	Kitz L	Toyo J10-BSR
Vật liệu	Đồng CAC406	Đồng CAC406
Kết nối	Nối ren, JIS 10K	Ren Rc, JIS 10K
Áp ở nhiệt độ thường	1,4 MPa	1,4 MPa
Nhiệt độ	-29 đến 120°C	-29 đến 100°C; 1,0 MPa ở 171°C
Dải kích thước	15A – 80A	15A – 80A

Hai model gần như trùng thông số. Khác biệt chủ yếu là kiểu ty và giới hạn nhiệt độ ghi trong catalogue, nên đối chiếu giới hạn nhiệt trước khi thay.

Lắp đặt và bảo trì

• Lọc cặn trước van. Cặn bám vào ren ty chìm làm ty nặng tay và mòn.
• Xác nhận hệ ren của đường ống rồi mới đặt hàng. Dùng băng tan hoặc keo ren, giữ cờ lê trên thân gần đầu ren đang siết.
• Đánh dấu vị trí tay quay lúc mở hết để biết độ mở.
• Không dùng van cổng để tiết lưu.
• Đóng mở thử van ít dùng ba đến sáu tháng một lần.
• Rò ở ty: siết đều đai ốc ép packing, thay packing khi hết hành trình siết.

Câu hỏi thường gặp

CAC406 là loại đồng nào?

CAC406 là mác đồng đúc theo JIS, thuộc nhóm đồng thiếc – chì – kẽm (khoảng 5% mỗi nguyên tố). Hợp kim này dễ đúc, ren gia công chính xác và không gỉ trong nước. Chì có trong thành phần nên cần xác nhận với yêu cầu của dự án nếu dùng cho nước ăn uống.

Khoảng nhiệt độ -29 đến 120°C có ý nghĩa gì?

Đó là khoảng nhiệt độ mà áp 1,4 MPa của cấp JIS 10K áp dụng. Dưới -29°C vật liệu và gioăng không đảm bảo, trên 120°C áp cho phép giảm. Hơi bão hòa phải đọc theo bảng áp – nhiệt độ của catalogue.

Ty chìm trên model L có đáng lo về mòn ren không?

Ren nằm trong thân nên tiếp xúc nước. Với nước sạch, ren đồng mòn rất chậm. Nước lẫn cát hoặc cặn bám vào ren làm ty nặng tay, nên cần lọc cặn trước van.

Mua van cổng đồng Kitz L tại Van nước Việt Nam

Khi hỏi giá, quý khách vui lòng gửi cho Van nước Việt Nam các thông tin bao gồm: kích thước DN, áp lực làm việc, môi chất, nhiệt độ, tiêu chuẩn bích đường ống và số lượng để nhận được bảng giá ưu đãi nhất.

Chính sách vận chuyển: Hỗ trợ đóng gói và giao hàng nhanh toàn quốc.

Chất lượng sản phẩm: Cam kết hàng chính hãng, bảo hành 12 tháng.

Hồ sơ pháp lý: Hàng giao kèm CO/CQ, đầy đủ giấy tờ chứng nhận.
