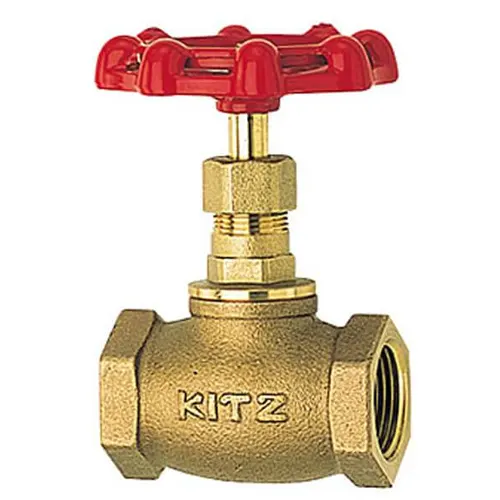

Van cổng đồng ty chìm tay quay Kitz H

Mô tả

Cập nhật lần cuối ngày 19/10/2026 lúc 05:09 chiều

Van cổng đồng Kitz H là van cổng thân đồng, ty chìm (inside screw), nối ren Rc, cấp Class 125, dải 10A – 100A. H là model đồng ren Class 125 trong nhóm van cổng Kitz, dùng cho hệ cấp nước tòa nhà và những vị trí chật.

Thông số kỹ thuật van cổng đồng Kitz H

ASTM B62 là mác đồng đúc 85-5-5-5 (85% đồng, thiếc, chì, kẽm mỗi loại khoảng 5%). Hợp kim này dễ đúc, gia công ren chính xác và không gỉ trong nước. Chì giúp gia công dễ nhưng cần cân nhắc nếu dự án yêu cầu nước ăn uống trực tiếp.

Ty chìm có ren trục nằm trong thân, xoay tại chỗ, không nâng lên khi mở. Nhờ vậy chiều cao lắp thấp, hợp tủ kỹ thuật và hộp gen chật. Đổi lại, ren ty tiếp xúc nước và không quan sát được độ mở. Chi tiết kích thước theo catalogue trên trang chủ Kitz.

Vật liệu và môi chất phù hợp

Thân đồng đúc B62 chống ăn mòn tốt trong nước sạch và nước cấp. Ty đồng C3531 ren trong thân nên cần nước tương đối sạch, vì cặn bám vào ren làm ty nặng tay và mòn. Nước có clo ở mức nước sinh hoạt dùng được. Nước biển, amoniac và axit mạnh ăn mòn hợp kim đồng.

Hơi bão hòa chỉ dùng ở mức 0,88 MPa. Đồng mất độ bền khi nóng nên giới hạn hơi thấp hơn giới hạn nước, và không phù hợp cho hơi quá nhiệt. Dầu và khí dùng được trong giới hạn áp của model, với điều kiện packing phù hợp.

Dùng được

• Nước cấp, nước tuần hoàn tới 120°C trong giới hạn 1,18 MPa
• Hơi bão hòa tới 0,88 MPa
• Đường ống nhỏ ở hộp gen, tủ kỹ thuật, trần thấp

Không nên dùng

• Hơi quá nhiệt hoặc áp hơi trên 0,88 MPa
• Nước biển, amoniac, axit và kiềm mạnh
• Nước lẫn cặn: cặn kẹt ren ty chìm

Phiên bản khác cùng dòng

H theo Class 125 (1,18 MPa); đường ống cần 1,4 MPa thì dùng Kitz L chuẩn JIS 10K. Kitz L là đồng CAC406, ren JIS 10K, ty chìm, dải 15A – 80A.

Hai model cùng kiểu ty chìm, thân đồng, nối ren. Khác ở cấp áp và mác đồng: Class 125 với B62, hay JIS 10K với CAC406.

So sánh với model tương đương

Với nước sinh hoạt áp thấp, van cổng đồng Minh Hòa MBV là phương án sản xuất trong nước. MBV dùng đồng rèn nóng, gioăng Teflon, ty chìm, ren PN10, 120°C, dải DN15 – DN100.

Hệ ống ren chuẩn Mỹ (NPT) dùng model tương đương Toyo 206A ren NPT. Toyo 206A là đồng đúc, ty chìm (non-rising stem), Class 125, dải 1/2″ – 2″.

Lắp đặt và bảo trì

• Xác nhận hệ ren (Rc hay NPT) của ống trước khi lắp. Ren khác hệ không kín dù vặn được vài vòng.
• Làm kín ren bằng băng tan hoặc keo ren. Giữ cờ lê trên phần thân gần đầu ren đang siết.
• Đánh dấu vị trí tay quay lúc mở hết, vì ty chìm không có chỉ thị độ mở nhìn thấy.
• Không dùng van cổng để tiết lưu. Nước tốc độ cao qua khe hẹp làm mòn mặt kín và ren ty.
• Van ít dùng: đóng mở thử ba đến sáu tháng một lần để ren ty không kẹt cặn.
• Rò ở ty: siết đều đai ốc ép packing, thay packing khi hết hành trình siết.

Câu hỏi thường gặp

Ty chìm có biết được độ mở van bằng mắt không?

Không. Ty chìm quay tại chỗ, không nâng lên, nên không có phần ty lộ ra để quan sát. Phải đếm số vòng tay quay hoặc đánh dấu vị trí, hoặc chọn model ty nổi nếu cần thấy trạng thái từ xa.

Ren Rc có vặn lẫn với ren NPT được không?

Không nên. Rc là ren côn trong hệ JIS (góc ren 55°), còn NPT là ren côn hệ Mỹ (góc ren 60°). Hai ren có thể vặn vào vài vòng nhưng không kín và làm hỏng ren. Kiểm tra hệ ren trên ống trước khi đặt hàng.

Class 125 của model H cho nước nóng tối đa bao nhiêu độ?

Thông số hãng ghi 1,18 MPa với nước tới 120°C và 0,88 MPa với hơi bão hòa. Ngoài hai điều kiện này, đọc bảng áp – nhiệt độ của catalogue Kitz.

Mua van cổng đồng Kitz H tại Van nước Việt Nam

Khi hỏi giá, gửi cho Van nước Việt Nam kích thước ống, hệ ren (Rc hay NPT), áp làm việc, môi chất, nhiệt độ và số lượng.

Hàng giao kèm CO/CQ theo lô, giao toàn quốc.
