Van cổng nắp chụp ty chìm – Chuyên dụng cho hệ thống ngầm

Cập nhật lần cuối ngày 09/02/2026 lúc 03:17 chiều

Trong quy hoạch hạ tầng đô thị hiện đại, các đường ống cấp thoát nước thường được thiết kế đi ngầm sâu dưới lòng đất để tiết kiệm diện tích bề mặt và đảm bảo mỹ quan. Tuy nhiên, điều này đặt ra một bài toán khó cho đơn vị thi công: Làm thế nào để vận hành đóng/mở van khi toàn bộ thiết bị đã bị lấp đất? Việc sử dụng van tay quay vô lăng thông thường là bất khả thi, trừ khi bạn xây dựng hầm hố ga rộng lớn rất tốn kém.

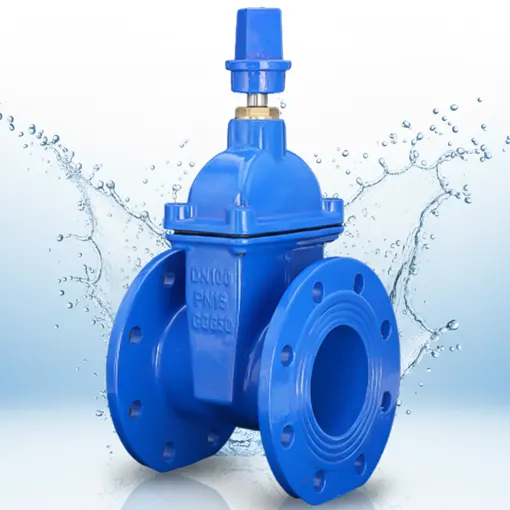

Van cổng nắp chụp ty chìm (tên tiếng Anh: Cap Top Gate Valve) sinh ra để giải quyết triệt để vấn đề này. Là một biến thể đặc biệt của dòng Van cổng ty chìm truyền thống, loại van này đã loại bỏ hoàn toàn phần tay quay cồng kềnh, thay thế bằng một nắp chụp cốt vuông nhỏ gọn. Thiết kế này cho phép kỹ thuật viên đứng ngay trên vỉa hè, sử dụng thanh ti nối dài chọc xuống nắp chụp để vận hành van một cách nhẹ nhàng mà không cần chui xuống hố.

Tại VAN NƯỚC VIỆT NAM, chúng tôi hiểu rằng việc mua van chôn ngầm không chỉ là mua cái van, mà là mua giải pháp đồng bộ. Vì vậy, kho hàng của chúng tôi luôn sẵn sàng trọn bộ “Combo Ngầm” từ các thương hiệu hàng đầu:

• Đa dạng thương hiệu: Từ dòng cao cấp Van cổng Shinyi (Việt Nam), ARV (Malaysia) đến dòng giá rẻ Trung Quốc.
• Phụ kiện đầy đủ: Nhận gia công Ty nối dài (Extension Spindle) theo độ sâu thực tế của hố ga (0.8m, 1m, 1.5m…) và cung cấp Hộp van (Surface Box) bằng gang/inox.
• Kích thước: Sẵn kho số lượng lớn các size thông dụng như Van cổng ty chìm DN100, DN150, DN200.

Đừng để tiến độ thi công bị gián đoạn chỉ vì thiếu một phụ kiện nhỏ. Hãy xem ngay cấu tạo chi tiết và bảng giá giải pháp van chôn ngầm tốt nhất thị trường ngay dưới đây!

Khác với các dòng van nổi, van cổng nắp chụp ty chìm yêu cầu sự đồng bộ cao giữa van và các phụ kiện đi kèm để đảm bảo việc vận hành trơn tru dưới lòng đất trong thời gian dài (có thể lên tới 20-30 năm).

Tại sao lại dùng “Nắp Chụp” thay vì “Tay Quay”?

Về cơ bản, thân van vẫn giữ nguyên cấu trúc của dòng Van cổng ty chìm (Non-rising stem), với trục van nằm ẩn bên trong để tránh bị đất đá chèn ép làm cong ty. Tuy nhiên, sự khác biệt nằm ở cơ chế điều khiển:

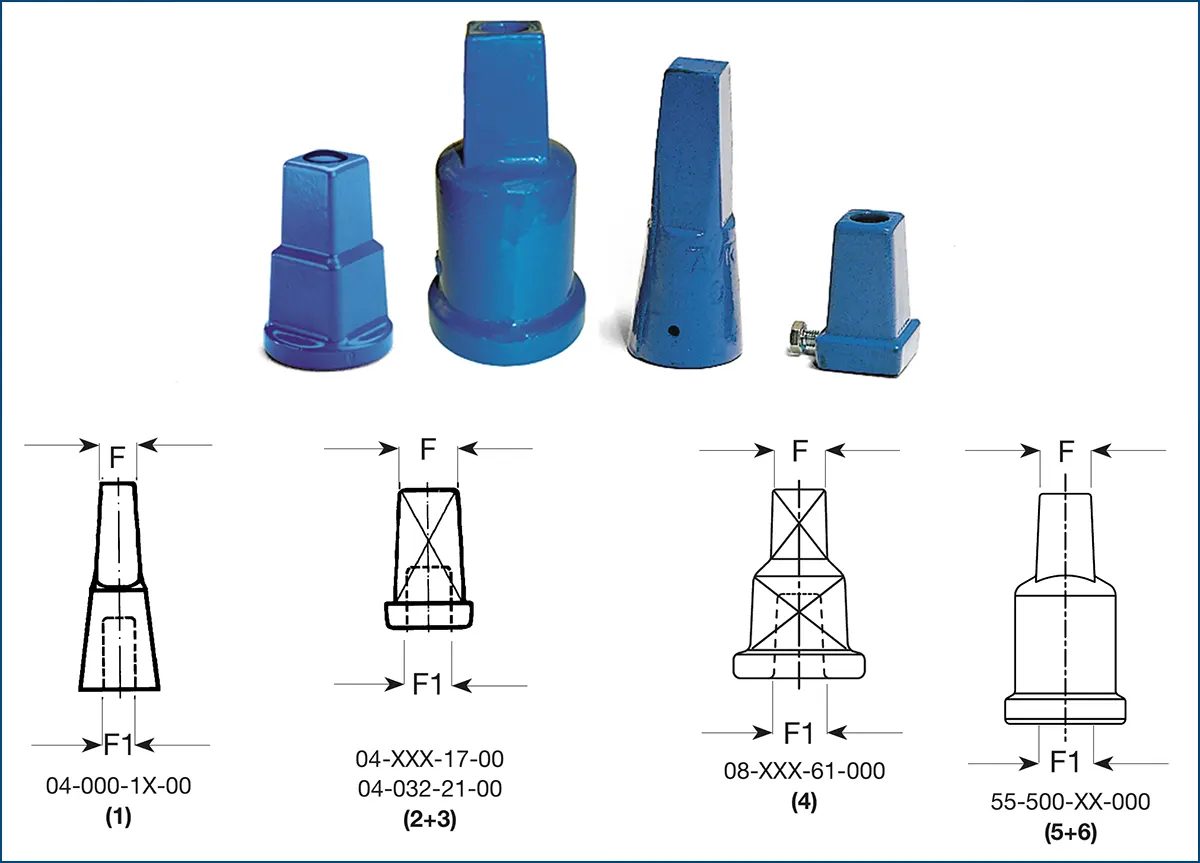

• Nắp chụp (Operating Nut/Cap Top): Thay vì vô lăng tròn, đỉnh van được trang bị một nắp chụp hình chóp cụt (thường là cốt vuông kích thước 23x23mm hoặc theo chuẩn hãng).
  • Tác dụng: Thiết kế này tạo ra điểm tì lực cực kỳ chắc chắn, giúp thanh điều khiển (Ty nối dài) có thể bám chặt vào trục van để xoay momen lực lớn mà không bị trượt.
• Vật liệu chịu lực: Do chôn trực tiếp hoặc đặt trong hố ga ẩm thấp, thân van thường được đúc bằng Gang cầu (Ductile Iron GGG50) để chịu được áp lực nén của nền đất và tải trọng xe cộ phía trên tốt hơn gang xám.

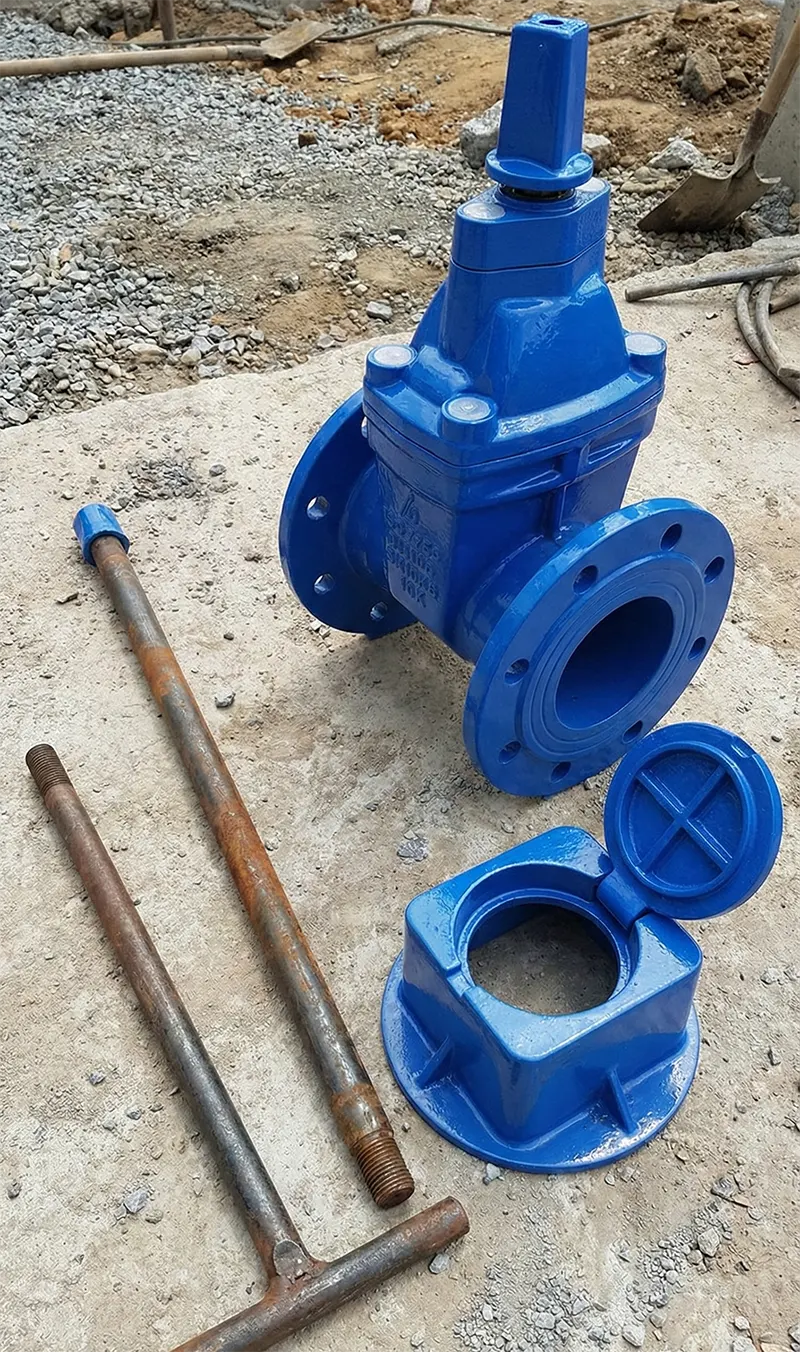

Bộ phụ kiện không thể thiếu

Khi mua van nắp chụp, 90% khách hàng sẽ cần mua thêm phụ kiện để vận hành. Tại kho [Tên Công Ty], chúng tôi tư vấn giải pháp dựa trên độ sâu chôn ống của quý khách:

Ty nối dài (Extension Spindle) – Cho hố sâu

Nếu đường ống nằm sâu dưới mặt đất từ 0.5m đến 2m, quý khách bắt buộc phải dùng ty nối dài.

• Cấu tạo: Một thanh thép đặc hoặc inox, một đầu chụp vào nắp van, đầu kia nối lên mặt đất.
• Kích thước: Chúng tôi nhận gia công ty nối dài theo kích thước thực tế: 0.8m, 1m, 1.2m…
• Lưu ý: Nếu hố van quá sâu (>2m) và cần độ ổn định cao hơn, quý khách nên tham khảo dòng Van cổng cổ dài với thiết kế trục liền khối từ nhà máy.

Tay quay chữ T (T-Key) – Cho vận hành

Đây là dụng cụ cầm tay của nhân viên kỹ thuật. Chỉ cần 1 chiếc tay quay chữ T là có thể đi mở hàng loạt van trong khu đô thị.

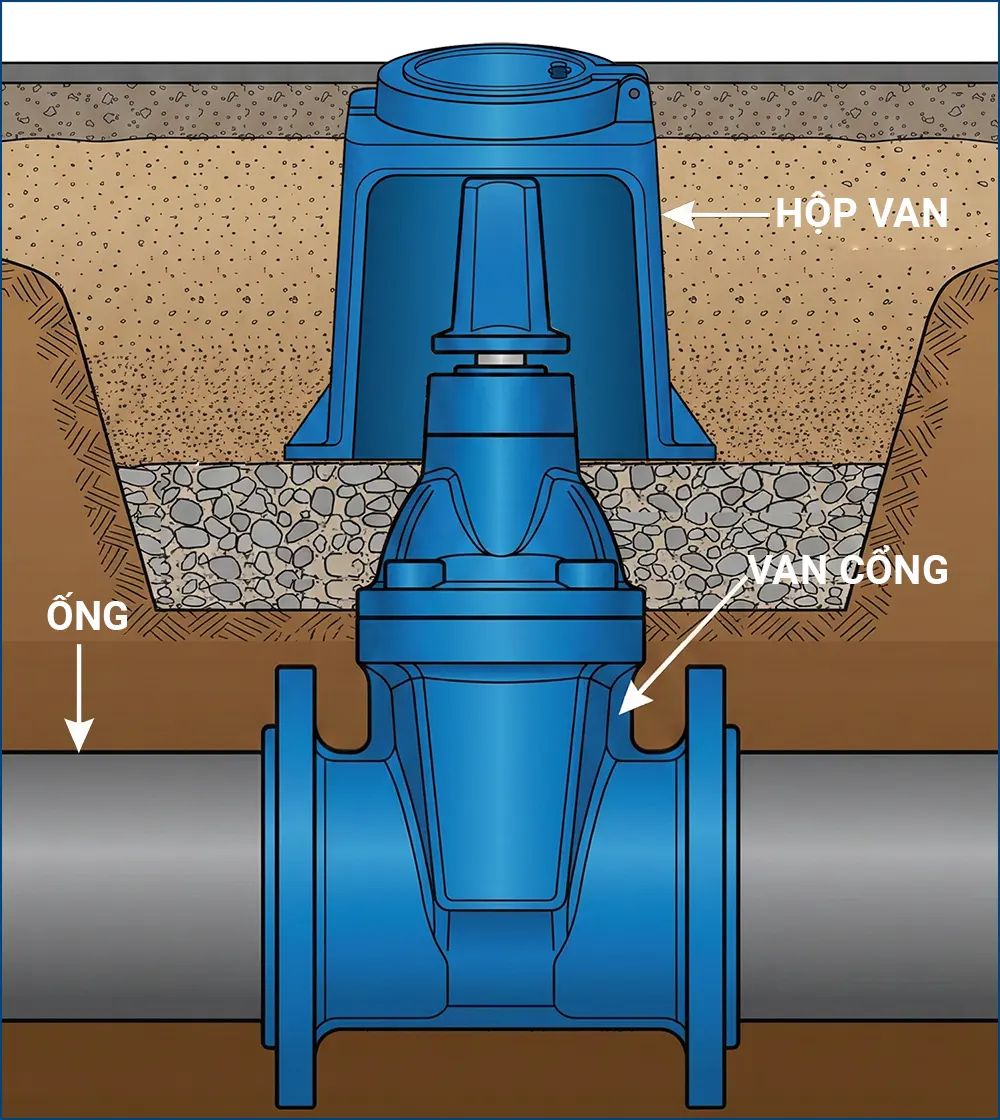

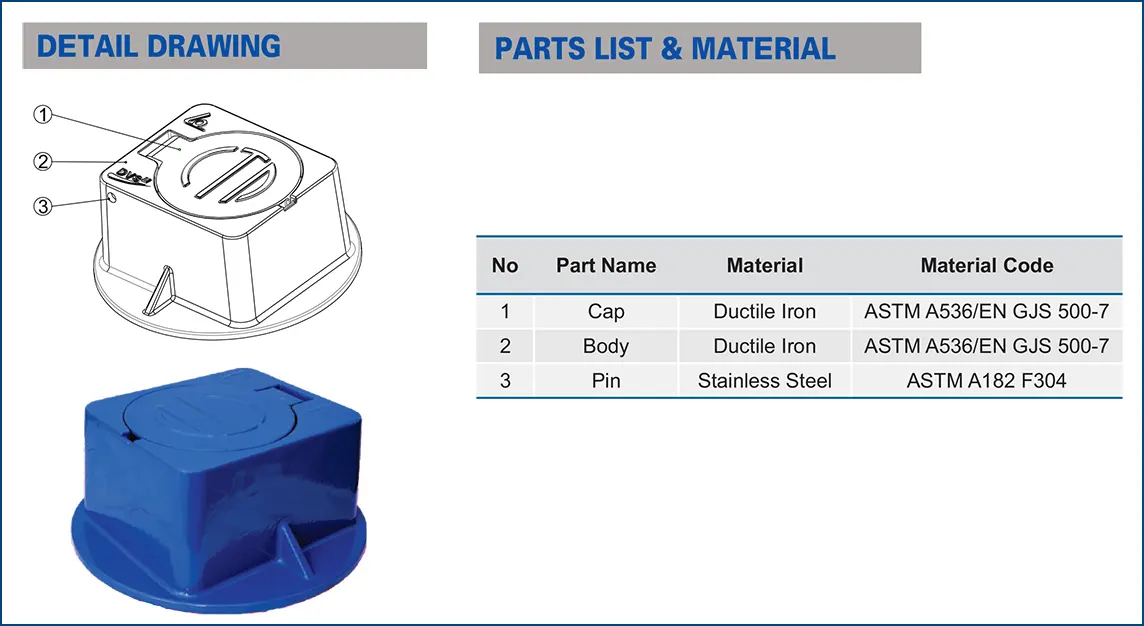

Hộp van (Surface Box/Valve Box)

Là phần nắp đậy nằm phẳng trên mặt vỉa hè/đường nhựa.

• Chất liệu: Gang cầu hoặc Composite chịu lực.
• Tác dụng: Bảo vệ đầu ty van khỏi đất đá lấp kín và phương tiện giao thông đè lên.

Phân loại theo Thương hiệu & Xuất xứ

Tùy vào yêu cầu của chủ đầu tư (Cấp nước thành phố, KCN hay dân dụng), chúng tôi có các tùy chọn sau:

Van cổng Shinyi (Việt Nam/Đài Loan) – Mã RVHX/RRHX

Đây là “ông vua” trong phân khúc van nắp chụp tại Việt Nam.

• Ưu điểm: Hàng sản xuất trong nước, luôn có sẵn số lượng lớn các size từ Van cổng ty chìm DN100 đến DN300. Chất lượng sơn Epoxy dày, đạt chuẩn nước sạch quốc gia.
• Link tham khảo: Xem chi tiết bảng giá Van cổng Shinyi chính hãng.

Van cổng ARV (Malaysia)

Phù hợp cho các dự án yêu cầu hàng nhập khẩu có CO/CQ form E. Thiết kế nắp chụp chuẩn BS 5163.

Van cổng Trung Quốc (Giải pháp tiết kiệm)

Đối với các công trình ngân sách thấp, chúng tôi cung cấp dòng Van cổng ty chìm Trung Quốc (Mã SZ45T).

• Lưu ý: Mặc định van Trung Quốc thường đi kèm tay quay. Nếu quý khách muốn dùng nắp chụp, vui lòng báo trước để kỹ thuật viên của chúng tôi tháo tay quay và thay thế nắp chụp cốt vuông tương thích.

Thông số kỹ thuật chung

Dưới đây là bảng thông số tiêu chuẩn để quý khách đối chiếu với thiết kế đường ống:

Ứng dụng thực tế

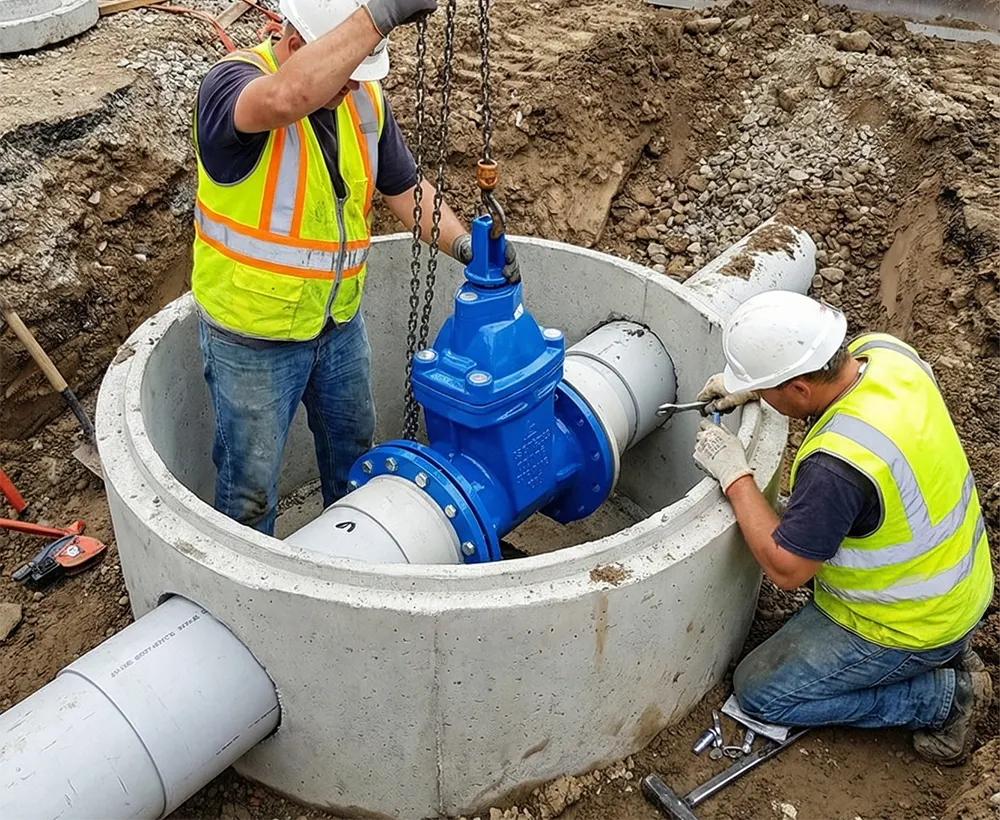

• Hệ thống cấp nước sạch đô thị: Van được chôn dưới vỉa hè, nắp hộp van nằm phẳng với mặt đường để đảm bảo mỹ quan và an toàn cho người đi bộ.
• Hệ thống PCCC: Thường được lắp đặt trên đường ống dẫn ra các trụ cứu hỏa 3 cửa. Sản phẩm là một phần không thể thiếu trong danh mục Van cổng chữa cháy của các khu công nghiệp.

Tổng kết và giải pháp thi công trọn gói

Lời khuyên cho Kỹ sư hạ tầng

Khi thiết kế hoặc thi công hệ thống van chôn ngầm, quý khách hàng cần đặc biệt lưu ý 3 điểm sau để tránh rắc rối khi vận hành về sau:

• Đo đạc chính xác: Phải xác định rõ độ sâu từ mặt đất xuống đỉnh van để đặt làm Ty nối dài có kích thước phù hợp. Tránh trường hợp ty quá ngắn không với tới hoặc quá dài gây lồi lên mặt đường.
• Chọn nắp chụp chuẩn: Đa số các hãng như Shinyi, ARV đều dùng cốt vuông tiêu chuẩn (ví dụ 23x23mm). Tuy nhiên, một số dòng van Trung Quốc cũ có thể khác kích thước. Hãy kiểm tra kỹ để khớp với Tay quay chữ T.
• Đồng bộ vật tư: Nên mua trọn bộ Van + Ty + Hộp van từ một nhà cung cấp để đảm bảo tính tương thích tuyệt đối.

Tại sao 90% Nhà thầu chọn giải pháp của VAN NƯỚC VIỆT NAM?

Chúng tôi không chỉ bán van, chúng tôi giúp bạn giải quyết bài toán thi công:

1. Xưởng gia công riêng: Chúng tôi nhận gia công Ty nối dài (Extension Spindle) bằng thép/inox theo đúng bản vẽ hố ga của dự án. Giao hàng nhanh trong 24h.

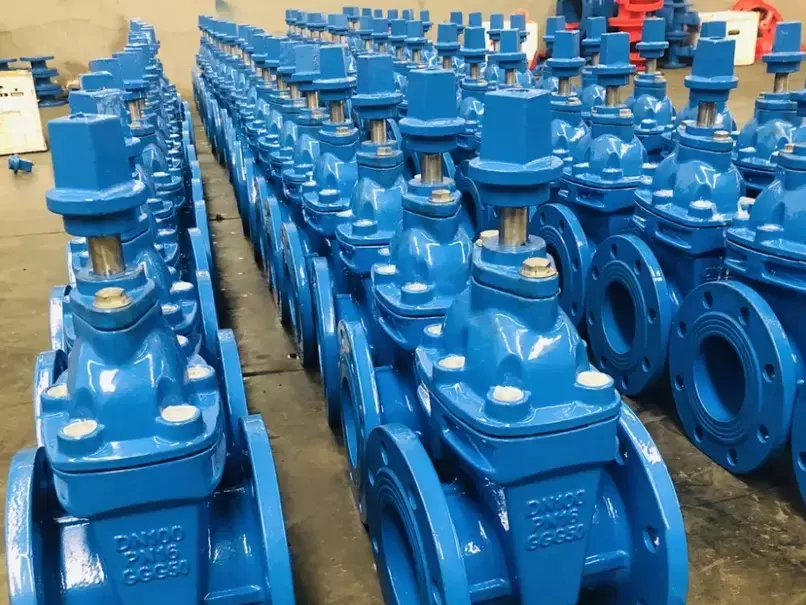

2. Sẵn kho số lượng lớn: Luôn có sẵn 500+ bộ Van cổng Shinyi nắp chụp và các dòng giá rẻ Trung Quốc phục vụ công trình cấp bách.
3. Hỗ trợ kỹ thuật: Tư vấn cách lắp đặt hộp van sao cho phẳng đẹp với mặt vỉa hè, đảm bảo mỹ quan đô thị.

🏗️ BÁO GIÁ COMBO VAN CHÔN NGẦM – CHIẾT KHẤU TỚI 30%

Bạn đang đau đầu tìm nơi gia công ty nối dài? Bạn cần nguồn van nắp chụp giá gốc cho dự án cấp nước?

Hãy để chúng tôi lo trọn gói vật tư cho bạn!

LIÊN HỆ NGAY ĐỂ NHẬN TƯ VẤN GIẢI PHÁP:

• 📞 Hotline Kỹ Thuật (24/7):  0969.916.835
• 💬 Zalo gửi bản vẽ hố ga: Zalo
• 📧 Email báo giá dự án: vannuocvietnam@gmail.com

ƯU ĐÃI: Miễn phí vận chuyển nội thành và hỗ trợ kỹ thuật lắp đặt tận nơi cho đơn hàng dự án đầu tiên!

Câu hỏi thường gặp về van cổng chôn ngầm (FAQ)
