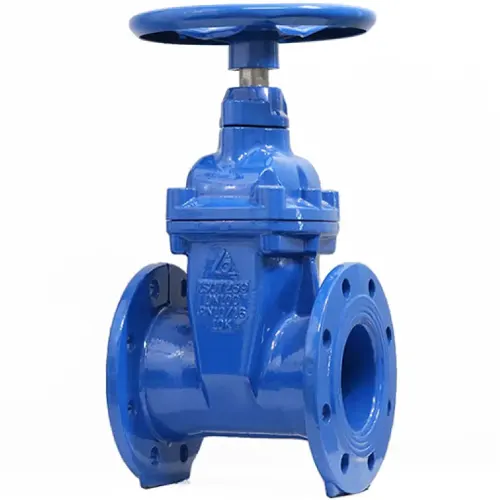

Van cổng Shinyi

Van cổng Shinyi là nhóm van cổng gang cầu và đồng do Shinyi Valves Corp, doanh nghiệp đầu tư Đài Loan, sản xuất tại KCN Sông Mây, Đồng Nai. Dòng này sản xuất trong nước, được Van nước Việt Nam xếp cạnh các hãng van cổng nhập khẩu trong cùng bảng chọn. Nhóm gồm van tay quay, van nắp chụp chôn ngầm, van có công tắc tín hiệu, van điện và dòng UL/FM cho chữa cháy.

Danh sách model van cổng Shinyi

Ba model nắp chụp và UL/FM trong bảng thuộc danh mục trực tiếp của trang này, các nhóm còn lại có trang riêng ở phần Kiểu vận hành. Cấu tạo đầu chụp vuông và cách chọn khóa T xem tại trang hub van cổng nắp chụp.

Cách đọc mã model Shinyi

Mã model của hãng gồm bốn chữ cái, mỗi chữ mô tả một đặc điểm. Cách đọc dưới đây suy ra từ danh mục sản phẩm, không phải quy ước chính thức do hãng công bố.

Ví dụ GVCX đọc là dòng hiện hành, ty chìm, nắp chụp, nối bích. FRHX là dòng UL/FM, ty nổi, tay quay, nối bích. Cách đọc này giúp lọc nhanh model khi nhận bản vẽ, nhưng thông số chính thức vẫn lấy từ catalogue.

Chọn vật liệu van cổng Shinyi theo môi chất

Phần lớn model là gang cầu với nêm bọc cao su. Gang cầu có graphite dạng cầu nên dai hơn gang xám, chịu lực siết bích và va đập tốt hơn. Nêm bọc cao su làm kín bằng đàn hồi, đáy thân phẳng nên cặn mịn không kẹt giữa nêm và đáy khi đóng.

Cao su EPDM, loại dùng trên GRHX, bền với nước, kiềm và axit loãng, nhưng bị dầu khoáng làm trương nở. Với dầu và dung môi cần chọn van kim loại ngồi kim loại hoặc cao su khác loại, không dùng nêm EPDM. Còn với nước thải lẫn cát và sỏi, van cổng nêm bọc nhanh bị xước, nên chuyển sang van chuyên dụng.

RVHT làm bằng đồng, hợp với đường ống nhỏ DN25–DN50 nối ren trong nước sạch. Đồng thau thường có thể bị khử kẽm trong nước mềm hoặc nhiều clo, nên cần hỏi thành phần hợp kim khi dùng cho nước nóng hoặc nước có clo cao. Thông tin sản phẩm tổng hợp của hãng có tại website Shinyi.

Ty nổi hay ty chìm

Ty nổi (rising stem) nhô ra khi mở, nên nhìn là biết độ mở và đai ốc ty nằm ngoài môi chất. Đổi lại, van cao hơn và cần khoảng trống phía trên. Đây là kiểu bắt buộc trong thực tế với van điều khiển của hệ chữa cháy vì cần xác nhận trạng thái từ xa.

Ty chìm (non-rising stem) quay tại chỗ, chiều cao van không đổi. Kiểu này hợp hố van nông, phòng máy thấp và van chôn ngầm. Nhược điểm là ren ty ngâm trong môi chất và không nhìn thấy độ mở, nên cần đếm số vòng và ghi sổ vận hành.

Kiểu vận hành của van cổng Shinyi

Van đặt trong nhà trạm, phòng bơm hoặc hố van có người thao tác trực tiếp thì dùng van cổng tay quay Shinyi. Nhóm này có cả ty nổi và ty chìm, bích PN10/16/25 và JIS, dải DN25–DN800 tùy model.

Hệ chữa cháy cần giám sát van đóng nhầm thì dùng van cổng tín hiệu Shinyi, gắn công tắc giám sát trên ty nổi và sơn đỏ. Hãng không công bố UL/FM cho nhóm này.

Vị trí van ở xa hoặc cần điều khiển từ phòng điều khiển thì dùng van cổng điện Shinyi, thân theo cấu hình GRHX và bộ truyền động điện thay tay quay.

So sánh với thương hiệu khác

Phương án nhập khẩu từ Malaysia cùng kết cấu BS 5163 là van cổng AUT. Hàn Quốc có van cổng Wooken, theo bích KS 10K, còn Nhật Bản có van cổng Kitz theo chuẩn JIS.

Chọn giữa các hãng dựa trên ba yếu tố: tiêu chuẩn bích của dự án, dải DN cần dùng và hồ sơ chứng nhận được yêu cầu. Không có hãng nào phù hợp cho mọi trường hợp, vì mỗi hãng mạnh ở một nhóm kích thước hoặc tiêu chuẩn.

Câu hỏi thường gặp

Van cổng Shinyi sản xuất ở đâu và có phải hàng nhập khẩu không?

Shinyi Valves Corp là doanh nghiệp đầu tư Đài Loan, sản xuất tại KCN Sông Mây, Đồng Nai, Việt Nam. Như vậy van được sản xuất trong nước chứ không nhập nguyên chiếc. Khi cần hồ sơ xuất xứ cho nghiệm thu, hãy yêu cầu CO/CQ theo lô hàng cụ thể.

Mã model RVCX, GVCX, FNCX có ý nghĩa gì?

Đọc theo danh mục sản phẩm của hãng: chữ đầu R là dòng cũ, G là dòng hiện hành, F là dòng UL/FM. Chữ thứ hai V hoặc N là ty chìm, R là ty nổi; chữ thứ ba C là nắp chụp, H là tay quay, S là có công tắc tín hiệu; chữ cuối X là nối bích, T là nối ren. Đây là cách đọc suy ra từ danh mục, không phải quy ước do hãng công bố.

Dự án PCCC nên chọn van Shinyi nào?

Dự án yêu cầu chứng nhận UL/FM chọn FRHX (ty nổi) hoặc FNCX (ty chìm), hai model được hãng công bố UL/FM. Dự án chỉ cần giám sát trạng thái van thì xem van tín hiệu RRSX, nhưng hãng không công bố UL/FM cho model này. Luôn đối chiếu yêu cầu chứng nhận trong hồ sơ thiết kế trước khi chọn.

Mua van cổng Shinyi tại Van nước Việt Nam

Để báo giá nhanh, gửi cho Van nước Việt Nam các thông tin sau:

• Model hoặc kiểu vận hành cần dùng: tay quay, nắp chụp, tín hiệu, điện.
• DN, số lượng và tiến độ giao hàng.
• Áp suất, nhiệt độ, môi chất và tiêu chuẩn bích.
• Yêu cầu chứng nhận nếu có: UL/FM cho chữa cháy.

Van nước Việt Nam gửi kèm CO/CQ theo lô hàng và giao hàng toàn quốc. Văn phòng tại Hà Nội: Số 20, Ngõ 102 Hoàng Đạo Thành, P. Khương Đình, TP. Hà Nội.
